【全品販売終了】マイクロセラミックヒーター<MS-1・MS-2・MS-3・MS-5>

マイクロセラミックヒーターは、高絶縁性に優れたアルミナ基板と白金系抵抗体で形成した発熱体を、アルミナシートで絶縁したヒーターです。
※MS-1・MS-2・MS-3・MS-5、全品 販売終了となりました。

特長

  • 小型で薄い面状発熱体ですので、省スペースの加熱が可能です。
  • 面状発熱体のため、被加熱物を均一に加熱することができます。
  • 高ワット密度設計のため、早い昇温速度です。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

MS-1<販売終了>

形状

形状

※標準規格品のポリイミドチューブは耐熱温度が300℃です。高温でご使用の場合は別売りのセラミックチューブかR碍子をご使用ください。





標準仕様

商品コード MS-1 容量(常温時) 100W±25%
寸法(±0.5) 10×20mm ワット密度(常温時) 50W/cm2
リード線ピッチ (8)mm 最高使用温度 500℃
電圧 100V

備考
1)高ワット密度で昇温速度が早いので、温度制御してご使用ください。
2)容量は常温時の値のため、温度上昇によって変化します。ご使用の際は、抵抗変化特性を参考にしてください。

参考特性

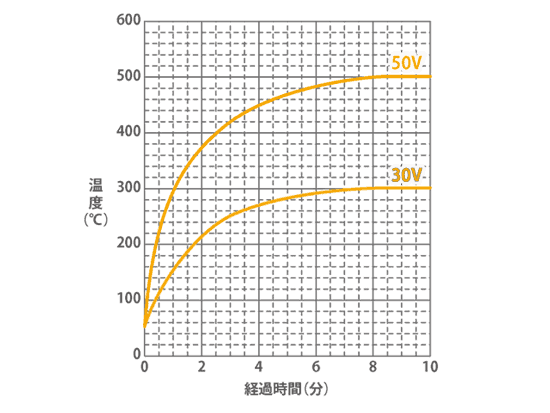

昇温特性




抵抗変化特性
各印加電圧昇温特性

【使用上のご注意】
1)ヒーター全体を被加熱物に接触させてご使用になる場合には、必ず緩衝断熱材(セラミックペーパー等)で熱による被加熱物のソリ等を
   吸収させるようにしてください。(詳細については添付の取扱説明書をよくご覧ください)
2)昇温、降温速度は短時間で作動しますが、長時間お使いの場合にはヒーター及び周辺部や絶縁物に負担をかけないように昇温速度や
   降温速度を緩やかにした使い方をお薦めします。(昇温速度は100℃以下/分 降温速度は200℃/分以下が理想的です)
3)常温以下、低温雰囲気から加熱する場合は、ヒーター抵抗値が減少しているため容量密度が増大していますので、定格電圧で印加しますと
   ヒーターが断線する恐れがあります。電圧調整器等を使用して低電圧から徐々に電圧を上げて加熱してください。
4)発熱部基盤の耐熱衝撃性は約200℃です。
5)交流電源をお使いください。
6)温度調整する場合、弊社のSCR-SHQ-A温度調節器をお薦めします。当該器は、傾斜制御も可能です。

このページの先頭へ

MS-2<販売終了>

形状

形状

※標準規格品のポリイミドチューブは耐熱温度が300℃です。高温でご使用の場合は別売りのセラミックチューブかR碍子をご使用ください。

標準仕様

商品コード MS-2 容量(常温時) 100W±25%
寸法(±0.5) 25×50mm ワット密度(常温時) 8W/cm2
リード線ピッチ (23)mm 最高使用温度 500℃
電圧 100V

備考
1)高ワット密度で昇温速度が早いので、温度制御してご使用ください。
2)容量は常温時の値のため、温度上昇によって変化します。ご使用の際は、「抵抗変化特性を参考にしてください。

参考特性

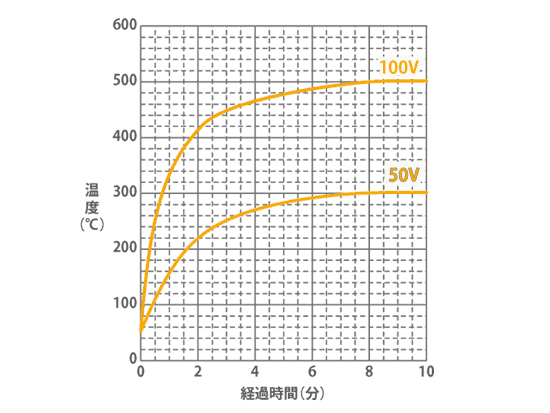

昇温特性
各印加電圧昇温特性




抵抗変化特性
各印加電圧昇温特性

【使用上のご注意】
1)ヒーター全体を被加熱物に接触させてご使用になる場合には、必ず緩衝断熱材(セラミックペーパー等)で熱による被加熱物のソリ等を
   吸収させるようにしてください。(詳細については添付の取扱説明書をよくご覧ください)
2)昇温、降温速度は短時間で作動しますが、長時間お使いの場合にはヒーター及び周辺部や絶縁物に負担をかけないように昇温速度や
   降温速度を緩やかにした使い方をお薦めします。(昇温速度は100℃以下/分 降温速度は200℃/分以下が理想的です)
3)常温以下、低温雰囲気から加熱する場合は、ヒーター抵抗値が減少しているため容量密度が増大していますので、定格電圧で印加しますと
   ヒーターが断線する恐れがあります。電圧調整器等を使用して低電圧から徐々に電圧を上げて加熱してください。
4)発熱部基盤の耐熱衝撃性は約200℃です。
5)交流電源をお使いください。
6)温度調整する場合、弊社のSCR-SHQ-A温度調節器をお薦めします。当該器は、傾斜制御も可能です。

このページの先頭へ

MS-3<販売終了>

形状

形状

※標準規格品のポリイミドチューブは耐熱温度が300℃です。高温でご使用の場合は別売りのセラミックチューブかR碍子をご使用ください。





標準仕様

商品コード MS-3 容量(常温時) 40W±25%
寸法(±0.5) 10×10mm ワット密度(常温時) 40W/cm2
リード線ピッチ (8)mm 最高使用温度 500℃
電圧 40V

備考
1)高ワット密度で昇温速度が早いので、温度制御してご使用ください。
2)容量は常温時の値のため、温度上昇によって変化します。ご使用の際は、抵抗変化特性を参考にしてください。

参考特性

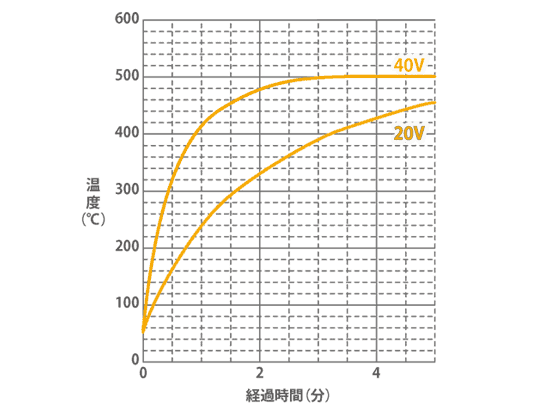

昇温特性
昇温特性



抵抗変化特性
抵抗変化特性

【使用上のご注意】
1)ヒーター全体を被加熱物に接触させてご使用になる場合には、必ず緩衝断熱材(セラミックペーパー等)で熱による被加熱物のソリ等を
   吸収させるようにしてください。(詳細については添付の取扱説明書をよくご覧ください)
2)昇温、降温速度は短時間で作動しますが、長時間お使いの場合にはヒーター及び周辺部や絶縁物に負担をかけないように昇温速度や
   降温速度を緩やかにした使い方をお薦めします。(昇温速度は100℃以下/分 降温速度は200℃/分以下が理想的です)
3)常温以下、低温雰囲気から加熱する場合は、ヒーター抵抗値が減少しているため容量密度が増大していますので、定格電圧で印加しますと
   ヒーターが断線する恐れがあります。電圧調整器等を使用して低電圧から徐々に電圧を上げて加熱してください。
4)発熱部基盤の耐熱衝撃性は約200℃です。
5)交流電源をお使いください。
6)温度調整する場合、弊社のSCR-SHQ-A温度調節器をお薦めします。当該器は、傾斜制御も可能です。

このページの先頭へ

MS-5<販売終了>

形状

形状

※標準規格品のポリイミドチューブは耐熱温度が300℃です。高温でご使用の場合は別売りのセラミックチューブかR碍子をご使用ください。





標準仕様

商品コード MS-5 容量(常温時) 100W±25%
寸法(±0.5) 25×25mm ワット密度(常温時) 16W/cm2
リード線ピッチ (23)mm 最高使用温度 500℃
電圧 100V

備考
1)高ワット密度で昇温速度が早いので、温度制御してご使用ください。
2)容量は常温時の値のため、温度上昇によって変化します。ご使用の際は、抵抗変化特性を参考にしてください。

参考特性

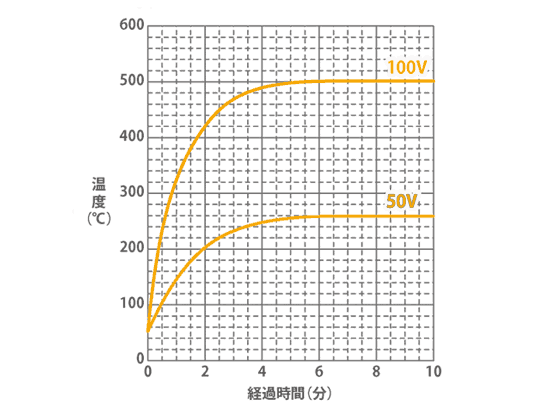

昇温特性
昇温特性

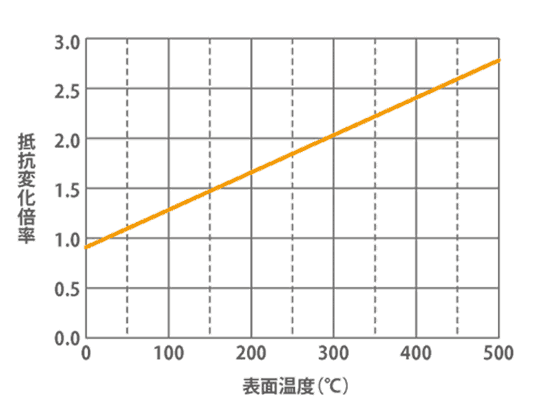

抵抗変化特性
抵抗変化特性

【使用上のご注意】
1)ヒーター全体を被加熱物に接触させてご使用になる場合には、必ず緩衝断熱材(セラミックペーパー等)で熱による被加熱物のソリ等を
   吸収させるようにしてください。(詳細については添付の取扱説明書をよくご覧ください)
2)昇温、降温速度は短時間で作動しますが、長時間お使いの場合にはヒーター及び周辺部や絶縁物に負担をかけないように昇温速度や
   降温速度を緩やかにした使い方をお薦めします。(昇温速度は100℃以下/分 降温速度は200℃/分以下が理想的です)
3)常温以下、低温雰囲気から加熱する場合は、ヒーター抵抗値が減少しているため容量密度が増大していますので、定格電圧で印加しますと
   ヒーターが断線する恐れがあります。電圧調整器等を使用して低電圧から徐々に電圧を上げて加熱してください。
4)発熱部基盤の耐熱衝撃性は約200℃です。
5)交流電源をお使いください。
6)温度調整する場合、弊社のSCR-SHQ-A温度調節器をお薦めします。当該器は、傾斜制御も可能です。

このページの先頭へ

取扱説明書のダウンロード

取扱説明書のダウンロードはこちらからお願いします。
(右クリック「名前をつけてリンク先を保存」でダウンロードが可能です)
