シリコーンコードヒーター

ガラス紐に発熱線をスパイラル状に巻きつけ、耐熱シリコーンゴムで被覆した製品です。
優れた柔軟性と高い電気絶縁性を持っています。

特長

  • 高いフレキシブル性
    細いコード状でフレキシブルな耐熱シリコーンゴムを使用していますので、被加熱物へ巻き付けたり、任意の形状での取付が可能です。
  • 任意の長さで切って使用可能
    Ω/mの素線タイプもご用意していますので、任意の長さに切って端末処理し加熱が出来ます。

    (※) 端末処理はお客様の責任にてお願い致します。また、温度特性表を参考に、抵抗値、電圧、1mあたりの容量(W/m)を調整し、使用温度範囲内にてご使用ください。ご不明な点は弊社営業担当にお問い合わせください。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

使用上の注意

  • 温度調節器などで制御してご使用ください。
  • 本製品は屋内専用です。防水構造ではありませんので、ヒーターに水・溶液などをかけないでください。
  • ヒーター取付け時、被加熱物への密着度合が悪いと熱伝達率が低下しますが、強く引っ張って巻いたり、ヒーターを交差させたり、重ねて巻かないでください。早期断線や異常加熱の原因となります。
  • ヒーターを無理に曲げ、亀裂等を発生させないようご注意ください。また、リード接続部(モールド部)を鋭角に曲げたり、押し潰したりしないでください。感電、早期断線の原因となります。

このページの先頭へ

シリコーンコードヒーター

標準仕様

材質 耐熱性シリコーンゴム
使用温度(※) -50℃~180℃
耐電圧 1500Vで1分間耐える
絶縁抵抗 100MΩ以上
接続部引張強度 30N(3.06kgf)

※使用温度はあくまでも目安であり、実際の使用環境により変化します。



シリコンコードヒーター素体のみ

商品コード商品コード(m切り)抵抗値(Ω/m)ヒーター径(φ)
SIL25 SIL25C 25 2.5
SIL50 SIL50C 50 2.5
SIL100 SIL100C 100 2.5
SIL200 SIL200C 200 2.5

◆温度特性表を参考に長さ・電圧を調節し、ご使用ください。



リード付

商品コード長さ(mm)リード色電圧(V)容量(W)1mあたりの容量(W/m)ヒーター線径(φ)リード接続部(φ×L)
SIL116 1,000 白/青 100 16 16.0 2~3 6.5×37
SIL125 2,000 白/青 100 25 12.5 2~3 6.5×37
SIL10206 6,000 白/灰 100 200 33.3 2~3 8×37
SIL10307 7,500 白/灰 100 300 40.0 2~3 8×37
SIL10310 10,000 白/灰 100 300 30.0 2~3 8×37
SIL10315 15,000 白/灰 100 300 20.0 2~3 8×37
SIL10203 3,000×2 白/灰 100 266 44.3 2~3 10×38
SIL20206 6,000 赤/灰 200/100 200/50 33.3/8.3 2~3 8×37
SIL20307 7,500 赤/灰 200/100 300/75 40.0/10 2~3 8×37

◆リード接続部の寸法はゴム素材のため、多少の寸法誤差があります。詳細は弊社営業担当にお問い合わせください。

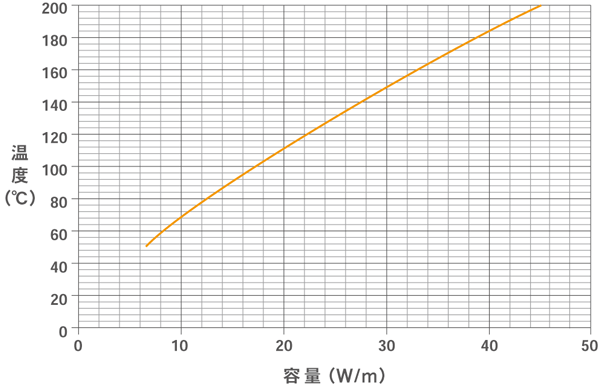

温度特性表


◆温度特性は常温空気中に吊るして測定した参考値です。
