ExLASER Lite®(エックス・レーザー ライト)

レーザー平面加熱装置「エックス・レーザー」にコンパクト設計・小面積加熱を実現した「ライト」が新登場!

特長

  • 従来のExLASERに比べコンパクト設計。
  • 小面積(φ0.5インチ)・1ショット加熱を実現。
  • ワイドラック収納一体型。キャスター付きで移動が可能。
  • もちろん操作も簡単。
  • 従来機同様に超高速な昇温降温を実現。
  • 被加熱対象物のみへの直接加熱。雰囲気を加熱しません。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

レーザー加熱実験

ExLASER-lite(ELL-CT-050-FC13)で真空チャンバー中に設置した試料をレーザー加熱。試料の裏面(レーザー照射面と反対側)から温度分布を測定した。

実験データ

0.5インチ径×0.3t シリコン基板を真空中10-3Paで加熱。

温度分布

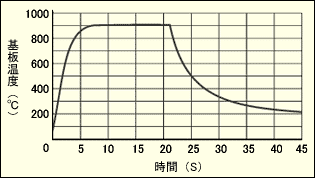

昇降温データ

(0.5インチ径×0.3t シリコン基板 真空中10-3Pa)

このページの先頭へ

標準仕様

型番:ELL-CT-050-FC13
レーザ照射方式 ファイバータイプ 本体サイズ H 1420mm ×W 655mm ×D 660mm
レーザ出力 最大50W (CW) 装備品 放射温度計
真空チャンバー装備(内径 φ 107mm)
TMP装備(10-6Pa台)
基板ホルダー(φ 12.7mm用)
レーザ波長 808nm
レーザ形状 円形
光学系(均一度) ±10%以内(ノーマル光学系)
※ホモジナイザ光学系はオプション
定格 AC100V 10A
加熱面積 φ 13mm 備考 ワイドラック収納一体型
ガス導入可能
ワークディスタンス 150mm

このページの先頭へ

オプション ※ご要望に応じて製作させていただきます

  • ホモジナイザ光学系
    ・加熱面積 φ 13mm
    ・均一度 ±5%以内
    ・ワークディスタンス ~300mm
  • 温度制御ユニット
    ・デジタル指示調節計
    ・赤外線透過窓

このページの先頭へ

カタログ

こちらからExLASER Lite®のカタログ(PDF)をご覧いただけます。

カタログ(PDF)日本語
カタログ(PDF)English
