M1・M2型フレキヒーター

M1・M2型フレキヒーターは、フレキシブル性に富んでいますので、手作業で簡単に曲げ、巻き加工ができます。
パイプラインをはじめ複雑な形状をした装置などに添わせて加熱することができ、各産業分野で使用されています。

特長

  • 外径が極めて細いため、シースヒーターで取付が不可能な所にも設置できます。
  • ヒーターは細くフレキシブルなので、簡単に曲げ巻き加工ができます。(最小曲げ半径:シース外径の3倍)
  • 細管に仕上がっており、熱容量が小さいため発熱体の温度がすぐに伝わります。
  • 単位長さ当たりの抵抗が一定です。
  • 各種シース外径の発熱体を用意しています。
  • お客様の使用条件に合わせ、両端にスリーブを付けることが可能です。
  • シース部は、金属細管SUS316を使用していますので、高温下でも高い耐久性があります。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

M1型フレキヒーター

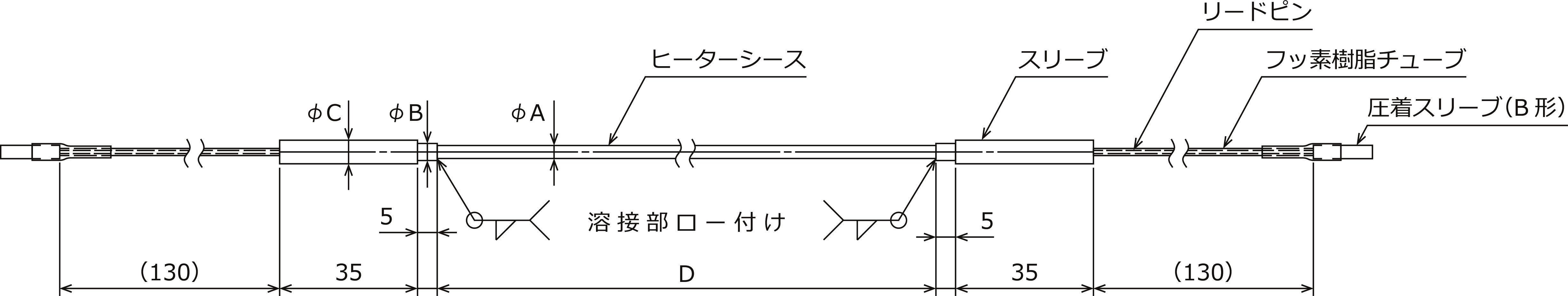

形状



標準規格品

(単位 mm)
型式電圧容量(W)
(±10%)
W密度
(W/cm²)
寸法(mm)商品コード
ΦAΦBΦCD
1M-1-150
1M-1-300
1M-1-600
1M-1-1000
1M-1-1500
100V 150
300
600
1000
1500
2.1
2.0
2.1
2.5
2.3
1.0
1.6
2.3
3.2
4.8
2.0
2.5
3.25
4.2
6.0
6.0
6.0
6.0
6.0
8.0
2300
3000
4000
4000
4300
1M1150
1M1300
1M1600
1M11000
1M11500
2M-1-300
2M-1-600
2M-1-1200
2M-1-2000
2M-1-3000
200V 300
600
1200
2000
3000
2.0
2.0
2.1
2.4
2.3
1.0
1.6
2.3
3.2
4.8
2.0
2.5
3.25
4.2
6.0
6.0
6.0
6.0
6.0
8.0
4700
6000
8000
8300
8500
2M1300
2M1600
2M11200
2M12000
2M13000



備考

  • スリーブ表面温度は200℃以下でご使用ください。
  • シース表面安全使用温度:600℃

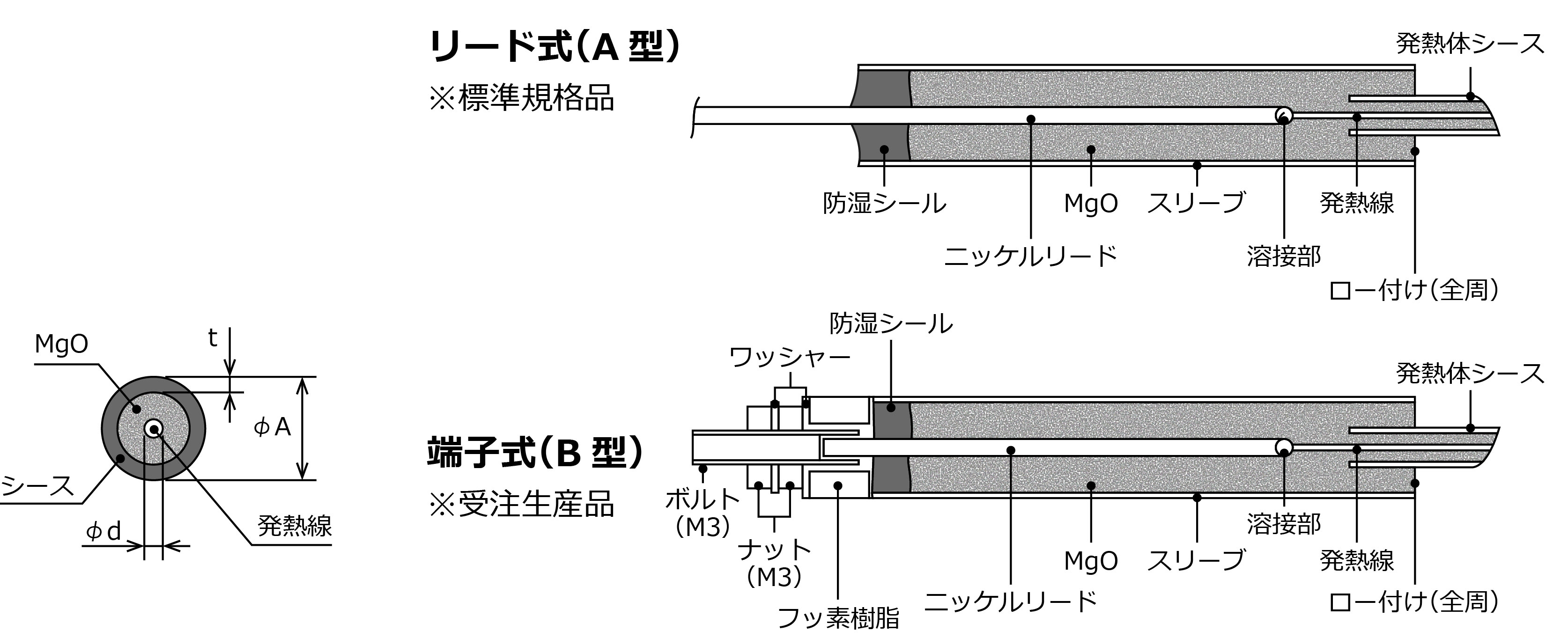

  • 標準品:リード式(A型)
  • 受注生産品:端子式(B型)



ご購入の前に

本製品は容量(±10%)重視で製作しているため、 長さ(D)は目安の数値となります。
長さ重視での製作も可能です。
詳細は弊社営業担当にご相談ください。

このページの先頭へ

参考資料(M1型)

(単線、両側端子)
シース外径
(ΦA)
(mm)
発熱線径
(Φd)
(mm)
シース肉厚
(t)
(mm)
抵抗値
(Ω/m)
最大長さ
(m)
1.0 0.22 0.12 28.0 100
1.6 0.35 0.19 11.0 100
2.3 0.57 0.26 4.15 70
3.2 0.68 0.30 2.4 40
4.8 0.92 0.40 1.5 20

このページの先頭へ

M2型フレキヒーター

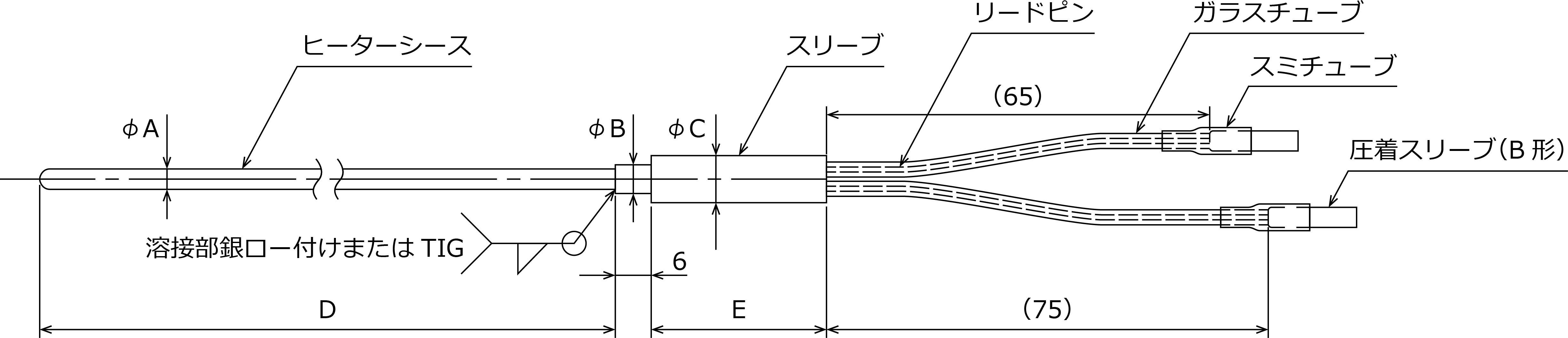

形状



標準規格品

(単位 mm)
型式電圧容量(W)
(±10%)
W密度
(W/cm²)
寸法(mm)商品コード
ΦAΦBΦCDE
1M-2-200
1M-2-400
1M-2-500
1M-2-700
1M-2-1000
1M-2-1500
100V 200
400
500
700
1000
1500
2.3
2.8
2.8
3.5
3.5
4.7
1.6
2.4
2.8
3.2
4.0
4.8
2.7
4.5
4.5
4.5

6.5
8.0
8.0
8.0
8.0
8.0
1700
1900
2000
2000
2250
2100
30
30
30
30
70
70
1M2200
1M2400
1M2500
1M2700
1M21000★
1M21500★
2M-2-400
2M-2-700
2M-2-1000
2M-2-1500
2M-2-2000
2M-2-3000
200V 400
700
1000
1500
2000
3000
2.5
2.2
2.7
4.0
3.5
4.7
1.6
2.4
2.8
3.2
4.0
4.8
2.7
4.5
4.5
4.5

6.5
8.0
8.0
8.0
8.0
8.0
3200
4200
4200
3700
4500
4200
30
30
30
30
70
70
2M2400
2M2700
2M21000
2M21500
2M22000★
2M23000★



備考

  • スリーブ表面温度は200℃以下でご使用ください。
  • シース表面安全使用温度:400℃

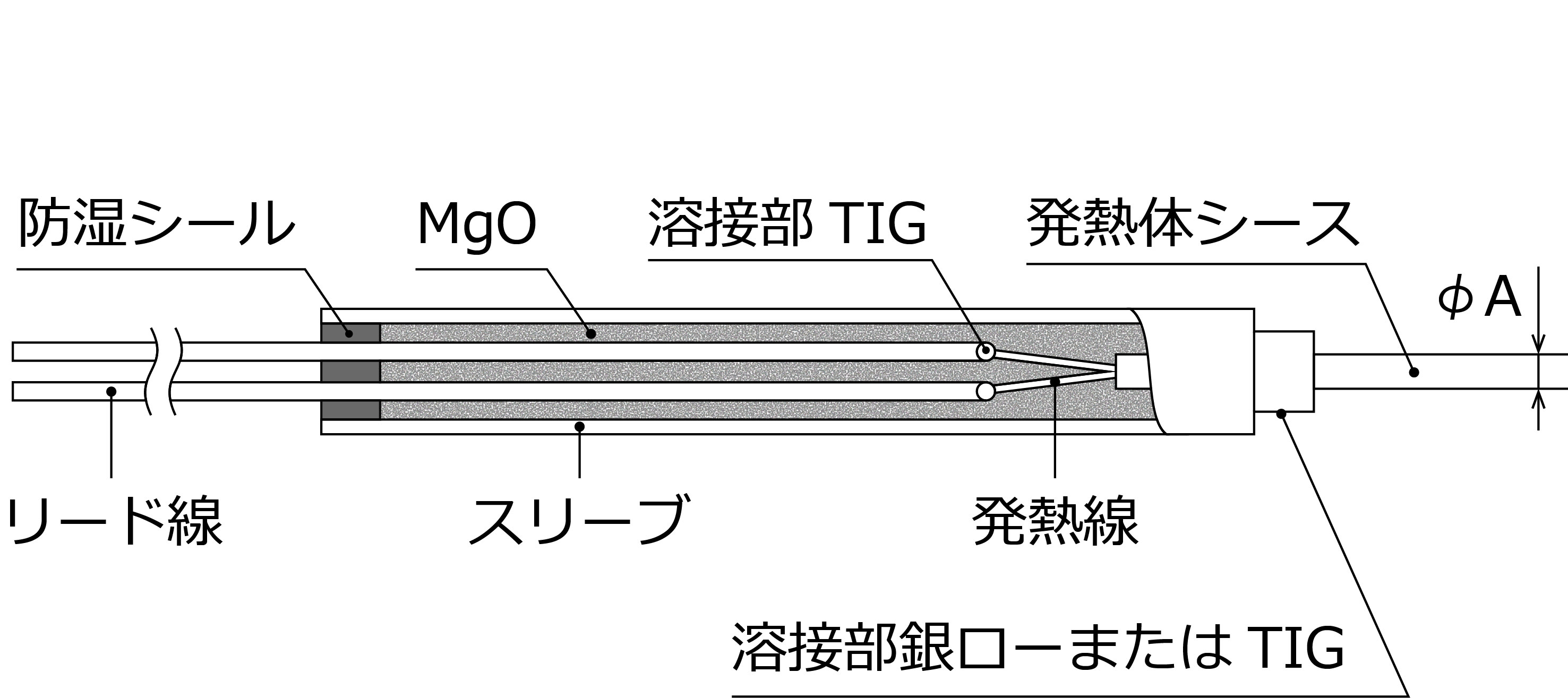

  • ★印の製品:TIG溶接タイプ
  • その他の製品:ロー付タイプ



ご購入の前に

本製品は容量(±10%)重視で製作しているため、 長さ(D)は目安の数値となります。
長さ重視での製作も可能です。
詳細は弊社営業担当にご相談ください。

このページの先頭へ

参考資料(M2型)

(複線、片側端子)
種類項目外径(φA)(mm)
1.62.42.83.24.04.8
M-2-1抵抗値 29Ω/m 12.8Ω/m 9.4Ω/m 7.2Ω/m 4.4Ω/m 3.2Ω/m
発熱線径 0.31φ 0.47φ 0.55φ 0.63φ 0.8φ 0.96φ
M-2-2抵抗値 60Ω/m 27Ω/m 20Ω/m 15Ω/m 9.6Ω/m 6.6Ω/m
発熱線径 0.21φ 0.32φ 0.37φ 0.44φ 0.54φ 0.65φ
M-2-3抵抗値 94Ω/m 44.2Ω/m 31Ω/m 24Ω/m 15Ω/m 10.6Ω/m
発熱線径 0.17φ 0.26φ 0.3φ 0.35φ 0.44φ 0.52φ
