ノズル用ワイヤヒーター

面接触のスクエアタイプのため、従来の丸線型に比べて有効熱量が得られます。リードエンドには38.1mmの非発熱部が設けられています。発熱部中心に熱電対を内蔵することができます。

特長

  • 端子部非発構造
    リードエンドには38.1mm~50.8mm(※)の非発熱部が設けられています。
  • 熱電対内蔵品も製作可能(U-1~U-5 200Vのみ)
    発熱部の任意の位置に、熱電対を内蔵できます。
    ヒーターエレメントの最高温度(650℃)付近で使用するときは、熱電対内蔵型をおすすめします。

※U-1、U-7、U-10の非発熱部のみ

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

形状

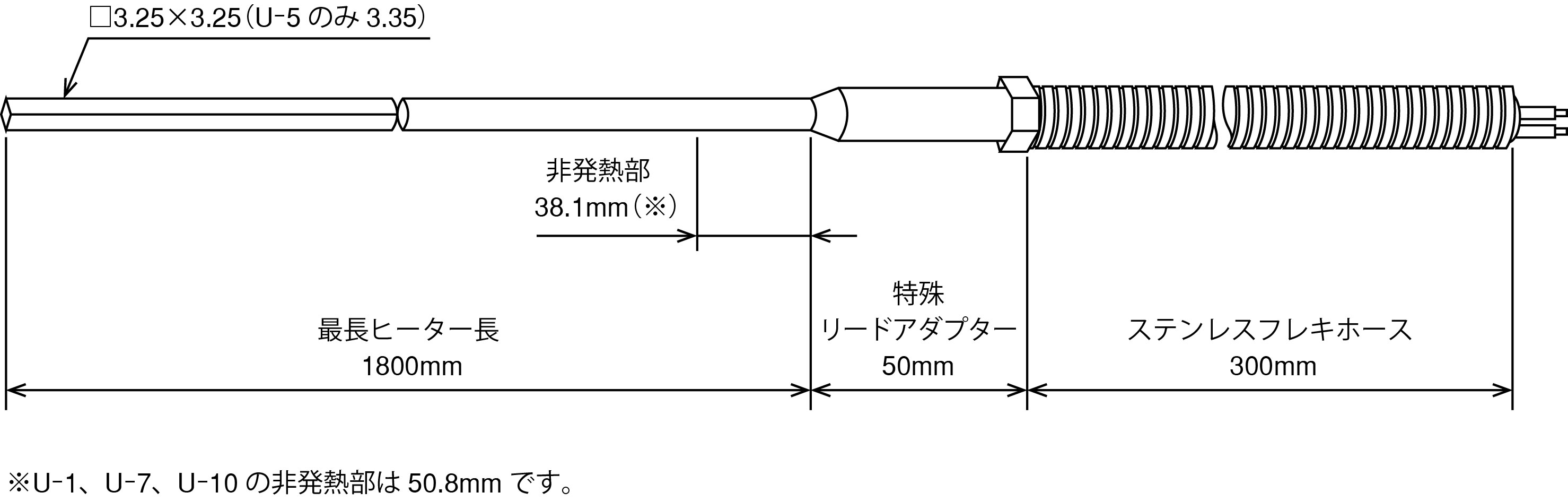

基本図形寸法

標準仕様

(規格品は直線の状態で在庫しています)
巻き加工はジャストフィットチャートを参考にして加工寸法をご用命ください。弊社で加工してお届けいたします。その際は、型番・ノズル径・密着巻き・疎巻き・リード線の形状(標準/特注)等をお知らせください。

型番電圧(V)容量(W)シース長(mm)商品コード
SQ40 (U-1) 200 200 400 SQ40
SQ50 (U-2) 200 300 500 SQ50
SQ60 (U-3) 200 400 600 SQ60
SQ70 (U-4) 200 450 700 SQ70
SQ80 (U-5) 200 500 800 SQ80
SQ90 (U-6) 200 550 900 SQ90
SQ100 (U-7) 200 620 1000 SQ100
SQ120 (U-8) 200 720 1200 SQ120
SQ140 (U-9) 200 850 1400 SQ140
SQ160 (U-10) 200 1000 1600 SQ160
SQ180 (U-11) 200 1140 1800 SQ180

※100V用は別途ご相談に応じます
※シース材質:インコネル

参考資料 ジャストフィットチャート(ノズル巻き付け寸法目安)

型番 U-1 U-2 U-3 U-4 U-5 U-6
ヒーター長
(mm)
400 500 600 700 800 900
容量(W) 200 300 400 450 500 550


密着長~
疎巻限度長


密着長~
疎巻限度長


密着長~
疎巻限度長


密着長~
疎巻限度長


密着長~
疎巻限度長


密着長~
疎巻限度長
13 7 25~46 9 32~68 10 35~64 12 42~64 14 49~85 16 56~100
14 6 21~40 8 28~57 10 35~59 11 39~54 13 46~78 15 53~93
16 6 21~40 7 25~53 9 32~57 10 35~59 12 42~75 13 46~85
18 5 18~29 6 21~43 8 29~54 10 35~57 11 39~70 12 42~85
20 5 18~29 6 21~40 7 25~43 9 32~70 10 35~70 11 39~85
22 4 14~25 5 18~36 7 25~43 8 28~70 9 32~70 10 35~85
24     5 18~32 6 21~43 7 25~70 8 28~70 9 32~85
26     4 14~29 6 21~40 7 25~70 8 28~70 9 32~85
28         5 18~32 6 21~50 7 25~57 8 28~70
30         5 18~32 6 21~50 7 25~57 8 28~70
32         5 18~32 6 21~50 6 21~46 7 25~68
34         4 14~32 5 18~40 6 21~50 7 25~68
36             5 18~40 6 21~50 6 21~57
38             5 18~36 5 18~40 6 21~57
40             4 14~36 5 18~40 6 21~57
42                 5 18~40 5 18~46
44                 5 18~40 5 18~46
46                 4 14~36 5 18~46
48                     5 18~46
50                     5 18~46
55                     4 14~43
60                     4 14~43

型番 U-7 U-8 U-9 U-10 U-11
ヒーター長
(mm)
1000 1200 1400 1600 1800
容量(W) 620 720 850 1000 1140


密着長~
疎巻限度長


密着長~
疎巻限度長


密着長~
疎巻限度長


密着長~
疎巻限度長


密着長~
疎巻限度長
13 18 63~114 22 77~142 26 91~170 30 105~200 34 120~234
14 17 60~110 21 74~142 24 84~167 28 98~199 32 112~234
16 15 53~103 18 63~128 22 77~167 25 88~195 28 98~220
18 14 50~100 17 60~117 20 70~163 23 81~192 26 91~220
20 12 42~100 15 53~114 18 63~142 21 74~185 23 89~200
22 11 39~100 14 50~114 16 56~142 19 67~185 21 74~200
24 11 39~100 13 46~114 15 53~142 18 63~185 20 70~200
26 10 35~100 12 42~114 14 49~142 16 56~156 19 67~185
28 9 32~85 11 39~114 13 46~142 15 53~156 17 60~178
30 9 32~85 10 35~114 12 42~142 14 49~156 16 56~178
32 8 28~85 10 35~114 12 42~142 14 49~156 15 53~178
34 8 28~85 9 32~110 11 39~142 13 46~156 15 53~178
36 7 25~75 9 32~110 10 35~142 12 42~142 14 49~170
38 7 25~70 8 28~100 10 35~142 12 42~142 13 46~170
40 6 21~57 8 28~100 9 32~120 11 39~142 12 42~156
42 6 21~57 8 28~100 9 32~120 11 39~142 12 42~156
44 6 21~57 7 25~78 9 32~120 10 35~142 11 39~156
46 6 21~57 7 25~78 8 28~114 10 35~142 11 39~156
48 5 18~46 7 25~78 8 28~114 9 32~135 10 35~156
50 5 18~46 6 21~70 8 28~114 9 32~135 10 35~156
55 5 18~46 6 21~70 7 25~100 8 28~128 9 32~156
60 4 14~43 5 18~50 6 21~70 7 25~100 8 28~128

参考資料 (ジャストフィットチャート)の使い方

密着長と疎巻限度長:型番U-1の場合
ヒーター長400mmのヒーターをシリンダー径φ13にコイル状に巻きつけた場合、25~46mmが巻きつけ可能幅ということを表しています。


・密着長は25mmになります

・46mmより伸ばすと巻きつかなくなります

選択例)
お客様がシリンダー径13φ、巻き長さ40mmをご希望の場合

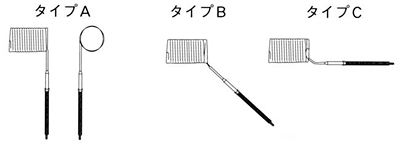

ジャストフィットチャートより型番U-1、U-2、U-3の3種類から選ぶことが可能です。その場合、200W、300W、400Wいずれの熱量が必要かで決定してください。なお、リードの取り出し形状は、下記のタイプよりお選びください。
