コイルフィンヒーター

コイルフィンヒーターは、シースヒーターにコイルを巻きつけ、放熱面積と熱効率を一段と向上させたヒーターです。
耐久性にも優れ、気体加熱用に最適です。

特長

  • 規格品の材質は、鉄製(耐熱銀粉塗装)です。
  • ステンレス製も製作できます。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

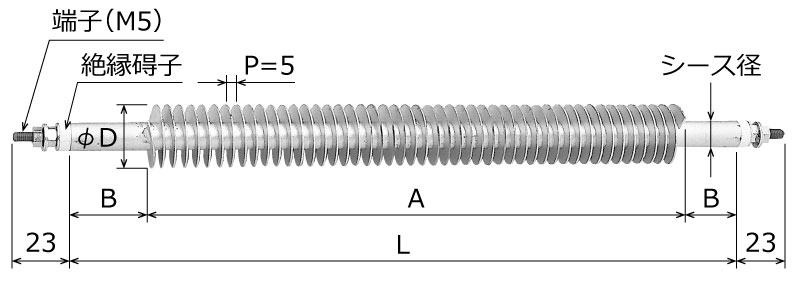

形状

コイルフィンヒーター

標準仕様

型番電圧
(V)
容量
(W)
L
(mm)
A
(mm)
B
(mm)
D
(φ)
シース径
(φ)
商品コード
100V仕様115V仕様200V仕様
F-1 100
/
115
/
200
300 270 210 30 28 12 F1100 F1115 F1200
F-2 450 390 F2100 F2115 F2200
F-3 500 300 240 F3100 F3115 F3200
F-4 340 280 F4100 F4115 F4200
F-5 500 440 F5100 F5115 F5200
F-6 750 390 330 F6100 F6115 F6200
F-7 650 590 F7100 F7115 F7200
F-8 1000 570 510 F8100 F8115 F8200
F-9 1000 950 890 ※FX
(受注生産品)
F9115 F9200
F-10 333 270 210 F10100 F10115 F10200
F-11 450 390 F11100 F11115 F11200
F-12 667 360 300 F12100 F12115 F12200
F-13 600 540 F13100 F13115 F13200
F-14 833 480 420 F14100 F14115 F14200
F-15 100
/
115
/
200
833 800 740 30 28 12 ※FX(受注生産品)
製作可能なヒーター1本あたりの許容電流は25A以下となります。
F-16 1330 750 690
F-17 1330 1000 940
F-18 1660 710 650
F-19 1250 1190
F-20 2000 950 890
F-21 1380 1320
F-22 200 3300 1250 1190 30 28 12
F-23 1450 1390
F-24 5000 1750 1690 30 31 15
F-25 2200 2140

参考資料

200Vで結線される場合は、次の3通りの方法で結線してください。
(ステンレス製も製作できます)

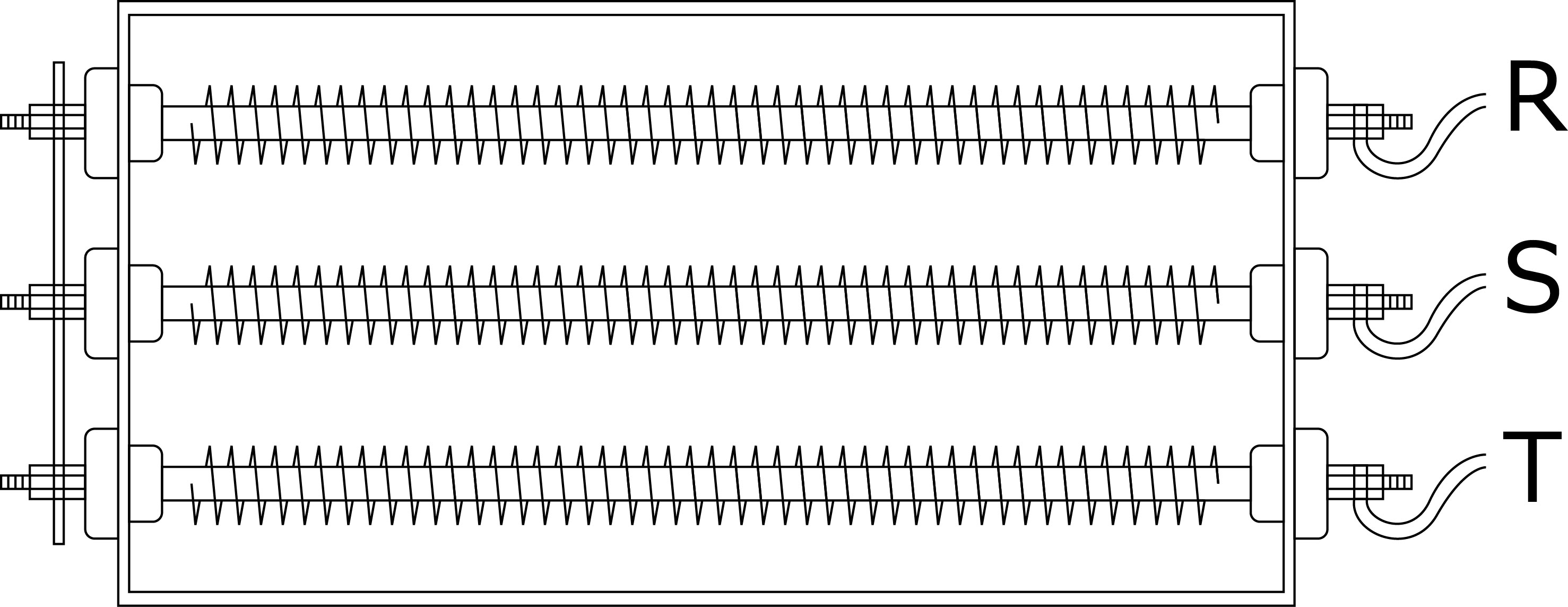

Y結線(スター結線) Y結線図

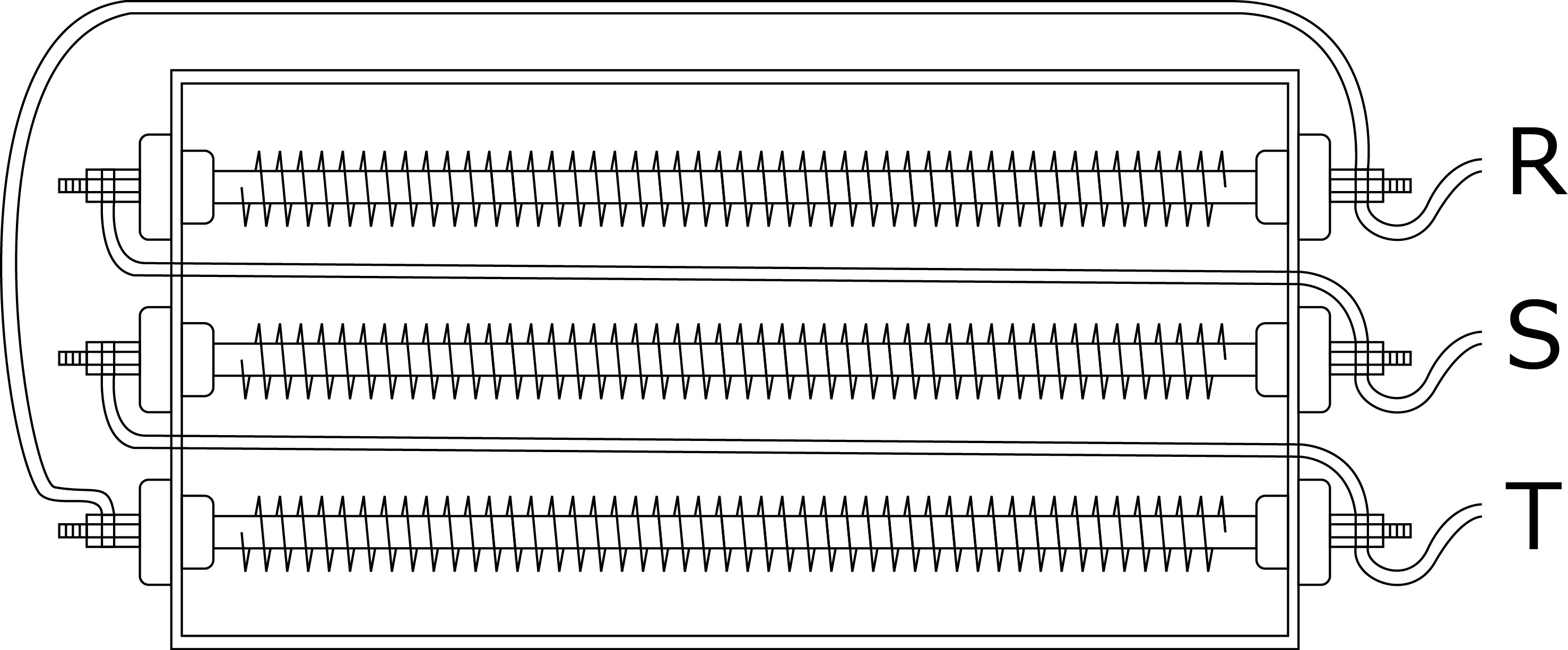

Δ結線(デルタ結線) デルタ結線図

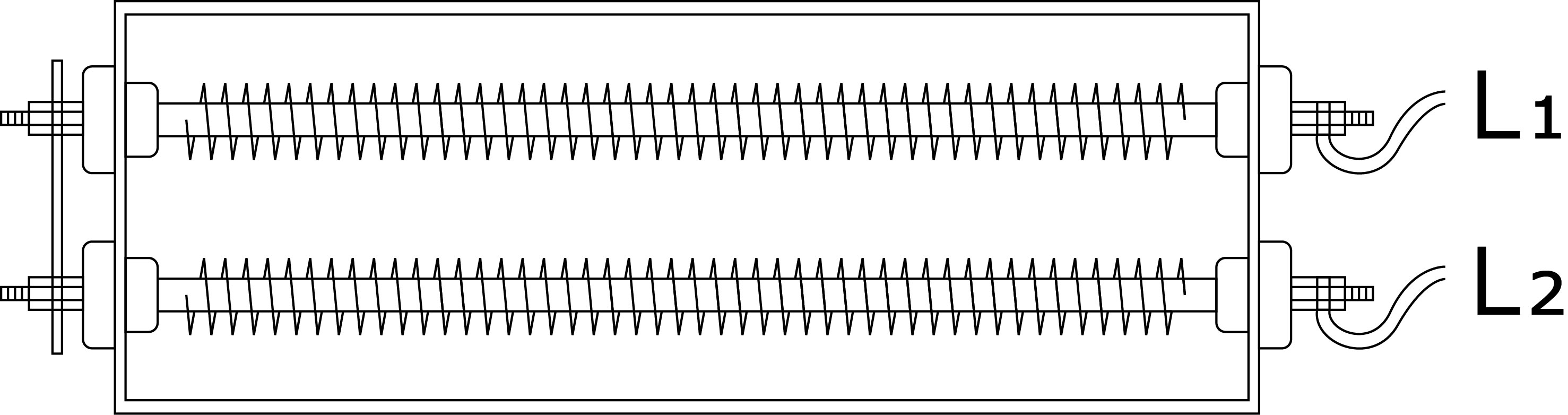

直列結線 直列結線図

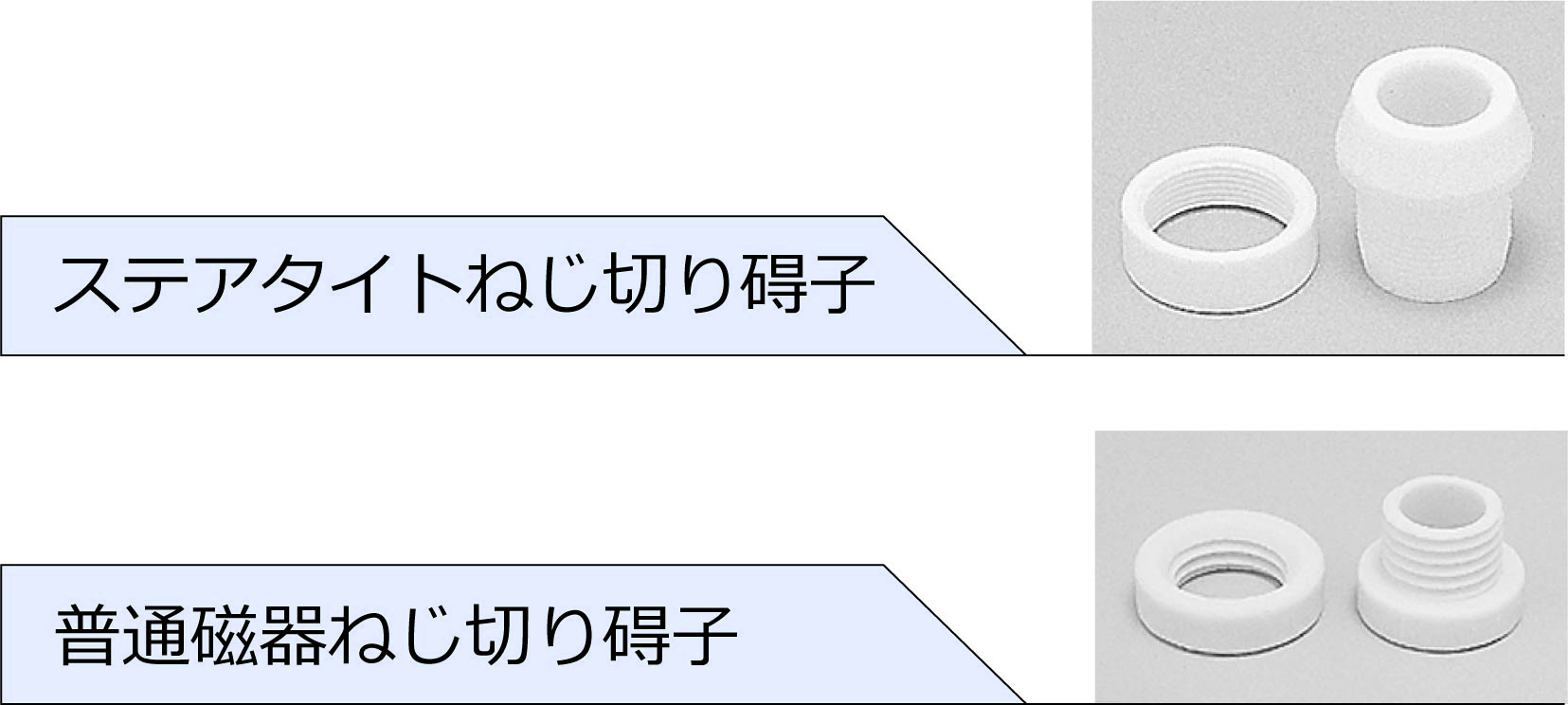

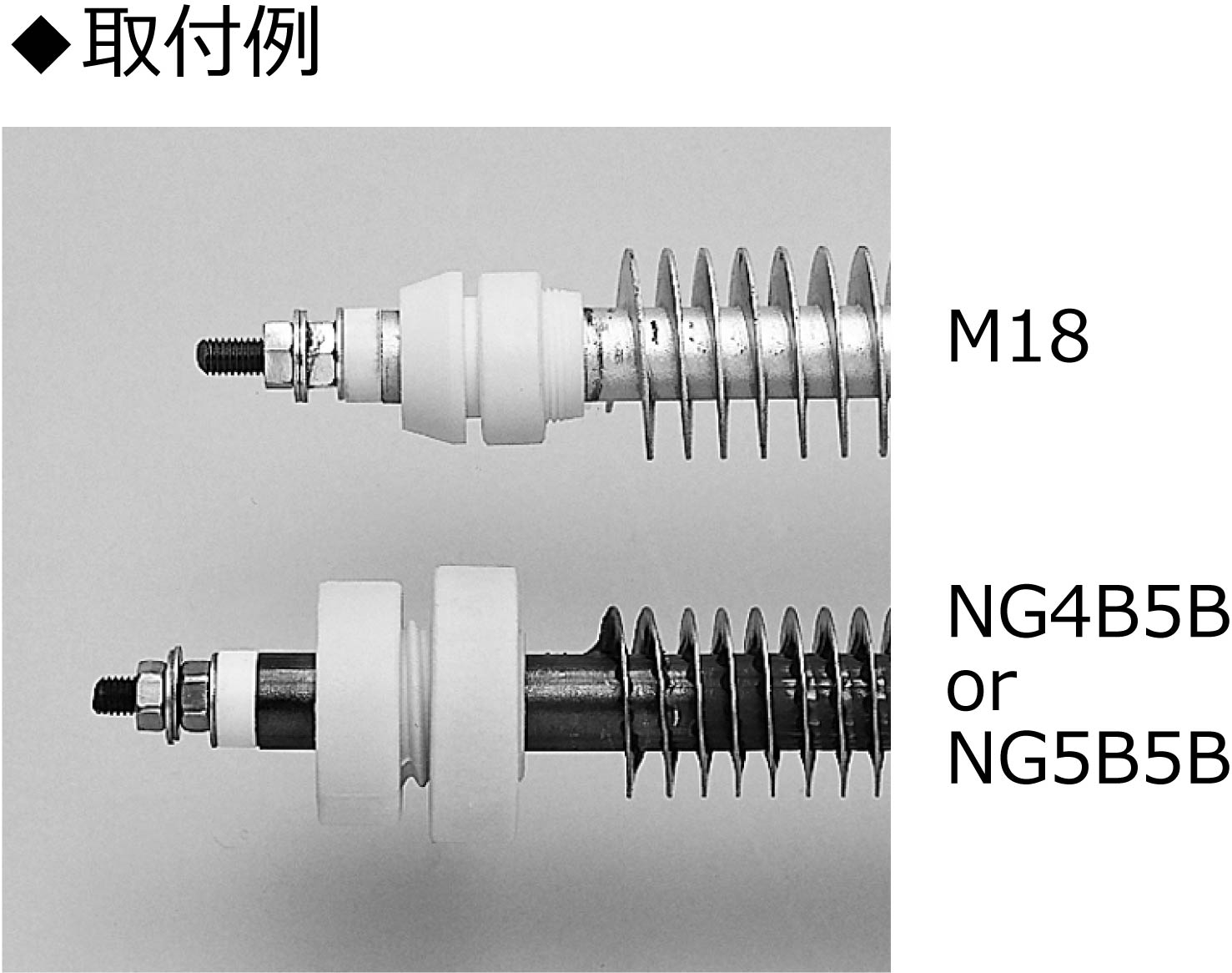

ヒーター取付けには、以下のようなねじ切り碍子をご購入ください。

品名商品コード
ステアタイトねじ切り碍子 M18
普通磁器ねじ切り碍子 4分5分 NG4B5B
普通磁器ねじ切り碍子 5分5分 NG5B5B

コイルフィンヒーター  コイルフィンヒーター

このページの先頭へ

使用上の注意

  • ヒーター通電中または通電終了直後は高温なので、手で触れると危険です。
  • 定格電圧以上での使用はしないでください。
  • 送風なしでの使用は行わないでください。
  • ヒーター端子部は150℃以上の高温雰囲気にならないようにご使用ください。
