サミコン230
特殊発熱体の両面を耐熱性絶縁層で接着した薄くて、軽い、フレキシブル性に富んだ面状ヒーターです。
三角、丸型、穴・打抜き、切込み加工など、形状に合わせて最適な設計ができます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > ヒーター・加熱装置 > シリコーンラバーヒーター > サミコン230

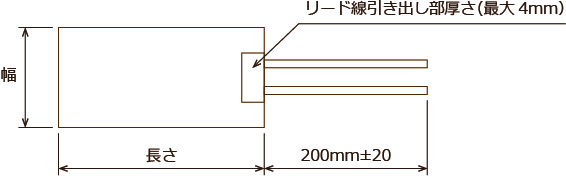

角型
形状
| 発熱体 | 鉄クローム系合金箔・SUS系合金箔 |
|---|---|
| 絶縁層 | ガラスクロス入りシリコーンゴム |
| リード線 | シリコーンガラス耐熱電線 |
| 使用温度範囲 | -55℃～230℃（MAX：表面） |
| 電力許容差 | ±10% |
| 絶縁抵抗値 | DC500Vメガーにて100MΩ以上 |
| 耐電圧 | 150V以下のもの 1000V/分 150Vを超えるもの 1500V/分 |
| 厚さ | 1mm（端子部除く） |
標準仕様
| 幅×長さ(mm) | 電圧（V） | 容量（W） | ワット密度（W/cm2） | コード番号 |
|---|---|---|---|---|
| 23×100 | 100 | 20 | 0.9 | SAM0210 |
| 30×100 30×200 30×300 30×400 |
100 100 100 100 |
30 60 90 120 |
1.0 1.0 1.0 1.0 |
SAM0310 SAM0320 SAM0330 SAM0340 |
| 50×50 50×100 50×200 50×300 50×400 |
100 100 100 100 100 |
30 50 100 120 140 |
1.2 1.0 1.0 0.8 0.7 |
SAM055 SAM0510 SAM0520 SAM0530 SAM0540 |
| 70×100 70×200 70×300 70×400 |
100 100 100 100 |
70 140 200 250 |
1.0 1.0 1.0 0.9 |
SAM0710 SAM0720 SAM0730 SAM0740 |
| 100×100 100×200 100×300 100×400 |
100 100 100 100 |
100 200 260 300 |
1.0 1.0 0.9 0.8 |
SAM1010 SAM1020 SAM1030 SAM1040 |
| 130×100 130×200 130×300 130×400 |
100 100 100 100 |
130 260 330 430 |
1.0 1.0 0.8 0.8 |
SAM1310 SAM1320 SAM1330 SAM1340 |
| 150×100 150×200 150×300 150×400 |
100 100 100 100 |
150 300 400 550 |
1.0 1.0 0.9 0.9 |
SAM1510 SAM1520 SAM1530 SAM1540 |
| 50×100 50×200 100×100 100×200 |
200 200 200 200 |
50 100 100 200 |
1.0 1.0 1.0 1.0 |
SAM05102 SAM05202 SAM10102 SAM10202 |

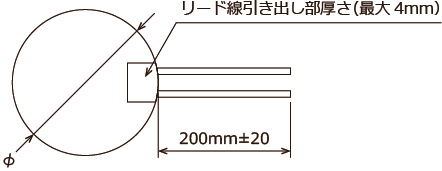

丸型
形状
| 発熱体 | 鉄クローム系合金箔・SUS系合金箔 |
|---|---|
| 絶縁層 | ガラスクロス入りシリコーンゴム |
| リード線 | シリコーンガラス耐熱電線 |
| 使用温度範囲 | -55℃～230℃（MAX：表面） |
| 電力許容差 | ±10% |
| 絶縁抵抗値 | DC500Vメガーにて100MΩ以上 |
| 耐電圧 | 150V以下のもの 1000V/分 150Vを超えるもの 1500V/分 |
| 厚さ | 1mm（端子部除く） |
標準仕様
| 形状(mm) | 電圧（V） | 容量（W） | ワット密度（W/cm2） | コード番号 |
|---|---|---|---|---|
| φ80 | 100 | 50 | 1.0 | SAM80M |
| φ100 | 100 | 80 | 1.0 | SAM100M |
| φ120 | 100 | 110 | 1.0 | SAM120M |
その他特殊形状、仕様も承ります。
使用上の注意
●本製品は工業用製品です。
●屋内使用専用で、防水構造ではありません。ヒーターに水・溶液などをかけないでください。
●被加熱物への密着度合が低いと異常高温となり、早期断線の原因となります。
●被加熱物へ接着してご使用の場合は、弊社営業担当にご相談ください。
●金属ブロックに挟み込んでご使用される場合は、シリコーンラバーが金属ブロックに融着する場合があります。
●リード線の接合部は外部的な力（引っ張り・曲げなど）に特に弱いのでご注意ください。
●ヒーターには可燃物を近づけないでください。火災の原因になります。
●ヒーターを重ねて使用しないでください。異常高温となり早期断線の原因となります。
●使用状況に応じ、電圧制御または温度調節器を使用し、ヒーター表面温度にて温度管理を行ってください。
●大気中で空焼きしないでください。
