MKT耐熱電線

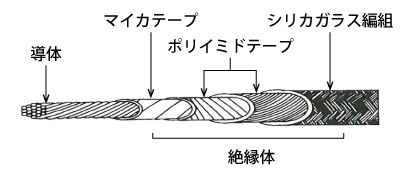

マイカテープを二重に横巻きした導体に、ポリイミドテープを巻き、シリカガラス繊維で編組後、表面を耐熱塗料で焼き付けています。高温度を必要とする製品に使用されます。

特長

  • ヒーターのリード線としてお使いいただけます。
  • 耐熱性に優れ、コンベア炉、乾燥機などの内部配線に最適です。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

形状

形状   芯線材質: 純ニッケル線
被覆構成: マイカ二重横巻
ポリイミドテープ
シリカガラス横巻編組
安全使用温度: 400℃

標準仕様

導体構成絶縁体厚さ
(mm)
編組厚さ
(mm)
標準仕上外径(約)
(mm)
商品コード
断面積
(mm2)
本数/素線径
(mm)
外径
(mm)
100m巻切売
0.75 30/0.18 1.1 0.55 0.25 2.6 MK075 MK075C
1.25 50/0.18 1.5 0.55 0.3 3.2 MK125 MK125C
2.0 37/0.26 1.8 0.55 0.3 3.5 MK020 MK020C
3.5 45/0.32 2.5 0.55 0.3 4.4 MK035 MK035C
5.5 35/0.45 3.1 0.55 0.4 5.3 MK055 MK055C
8.0 7/7/0.45 3.7 0.55 0.4 5.9 MK080 MK080C

このページの先頭へ

参考特性

 導体構成絶縁体厚さ(mm)編組厚さ(mm)標準仕上外径(約)
(mm)
導体抵抗(20℃標準)
Ω/Km
絶縁抵抗(20℃最小)
Km
試験電圧(AC)
V/min
許容電流(A)
断面積(mm2)本数/素線径(mm)外径(mm)
GG線 0.5 20/0.18 0.9 0.3 0.2 1.9 38.6 100 1500 4
0.75 30/0.18 1.1 0.4 0.2 2.4 25.8 100 1500 8
1.25 50/0.18 1.5 0.4 0.2 2.7 15.5 100 1500 11
2.0 37/0.26 1.8 0.5 0.2 3.2 9.91 100 1500 14
3.5 45/0.32 2.5 0.6 0.25 4.2 5.38 100 1500 21
5.5 35/0.45 3.1 0.6 0.25 4.8 3.46 90 1500 28
GG線2芯 0.75 30/0.18 1.1 0.4 0.25 3.1×4.9 25.8 100 1500 5
1.25 50/0.18 1.5 0.4 0.25 3.5×5.8 15.5 100 1500 7
2.0 37/0.26 1.8 0.5 0.3 4.3×7.0 9.91 100 1500 9
LKGB線 0.75 30/0.18 1.1 1.1 0.5 4.3 25.8 100 1500 8
1.25 50/0.18 1.5 1.1 0.5 4.7 15.5 100 1500 11
2.0 37/0.26 1.8 1.1 0.5 5.0 9.91 100 1500 14
3.5 45/0.32 2.5 1.1 0.5 5.7 5.38 100 1500 21
5.5 35/0.45 3.1 1.1 0.5 6.3 3.46 90 1500 28
8.0 50/0.45 3.7 1.1 0.5 6.9 2.45 80 1500 42
14.0 88/0.45 4.9 1.1 0.6 8.3 1.39 60 2000 63
22.0 7/20/0.45 7.0 1.4 0.6 11.0 0.892 70 2000 85
30.0 7/27/0.45 8.1 1.4 0.6 12.1 0.661 60 2000 139
38.0 7/34/0.45 9.1 1.4 0.6 13.1 0.525 50 2500 162
フッ素樹脂線 0.5 19/0.18 0.9 0.25 - 1.4 40.7 1500 2000 7
0.75 30/0.18 1.15 0.3 - 1.75 25.8 1500 2000 10
1.25 50/0.18 1.5 0.3 - 2.1 15.5 1500 2000 15
2.0 37/0.26 1.8 0.3 - 2.4 9.91 1500 2000 20
3.5 45/0.32 2.6 0.3 - 3.2 5.38 1500 2000 31
5.5 35/0.45 3.1 0.3 - 3.7 3.5 1500 2000 42

●許容電流はスズメッキ軟銅線(~150℃)の参考値です。使用条件等により異なります。詳しくは、お問い合わせください。
