MIバンドヒーター
厳選された無機質絶縁体を使用したMIバンドヒーターは、より一層の生産向上のお役に立ちます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > ヒーター・加熱装置 > バンドヒーター > MIバンドヒーター
用途
形状

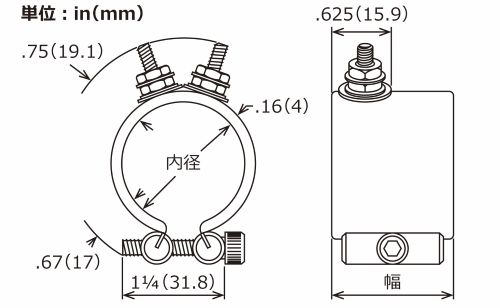

Ａタイプ（固定ねじ形）
頑丈でヒーターエレメントに溶接された端子は、各種のトラブルを未然に防止します。ねじ端子部の短絡防止用にカバー碍子も用意されています。

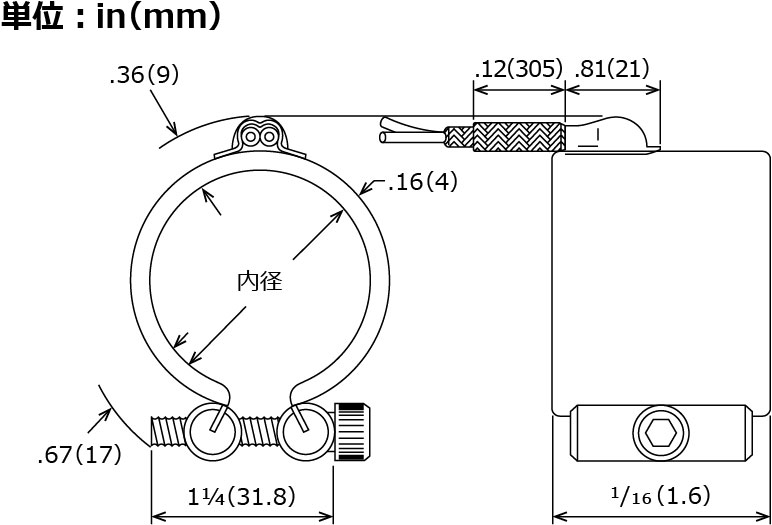

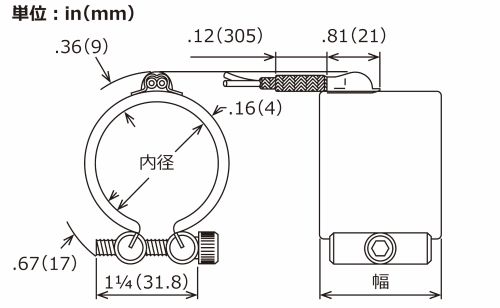

Ｂタイプ（フレキリード形）
摩擦防止用の金属編組線に収納されたガラス被覆の２本のリード線は、フレキシブル性に富み、結線も容易に行えます。標準リード長は300mmです。
規格仕様
| 商品コード | 端子形状 | 電圧 (Ｖ) | 容量 (W) | 電力密度 W/in2(W/cm2) | 寸法(in) 内径×幅 | 寸法(mm) 内径×幅 | ||
|---|---|---|---|---|---|---|---|---|
| MB1A1AN2 | B | 120 | 100 | 9.4(61) | 1×1 | 25.4×25.4 | ||
| MB1A1AN1 | B | 120 | 150 | 14.2(92) | 1×1 | 25.4×25.4 | ||
| ※MB1A1JN4 | B | 120 | 200 | 10.8(70) | 1×11/2 | 25.4×38.1 | ||
| MB1A1JN3 | B | 240 | 200 | 10.8(70) | 1×11/2 | 25.4×38.1 | ||
| MB1A1JN2 | B | 120 | 300 | 16.4(106) | 1×11/2 | 25.4×38.1 | ||
| MB1A1JN1 | B | 240 | 300 | 16.4(106) | 1×11/2 | 25.4×38.1 | ||
| MB1E1AN2 | B | 120 | 250 | 16.1(104) | 11/4×1 | 31.8×25.4 | ||
| MB1E1AN1 | B | 240 | 250 | 16.1(104) | 11/4×1 | 31.8×25.4 | ||
| MB1E1JN2 | B | 120 | 350 | 13.5(87) | 11/4×11/2 | 31.8×38.1 | ||
| MB1E1JN1 | B | 240 | 350 | 13.5(87) | 11/4×11/2 | 31.8×38.1 | ||
| MB1J1AN4 | B | 120 | 200 | 9.6(62) | 11/2×1 | 38.1×25.4 | ||
| MB1J1AN3 | B | 240 | 200 | 9.6(62) | 11/2×1 | 38.1×25.4 | ||
| MB1J1AN2 | B | 120 | 300 | 14.4(93) | 11/2×1 | 38.1×25.4 | ||
| MB1J1AN1 | B | 240 | 300 | 14.4(93) | 11/2×1 | 38.1×25.4 | ||
| MB1J1JN1 | B | 120 | 300 | 9.6(62) | 11/2×11/2 | 38.1×38.1 | ||
| MB1J1JN3 | B | 240 | 300 | 9.6(62) | 11/2×11/2 | 38.1×38.1 | ||
| ※MB1J1JP4 | A | 240 | 300 | 9.6(62) | 11/2×11/2 | 38.1×38.1 | ||
| MB1J1JN2 | B | 240 | 450 | 13.5(87) | 11/2×11/2 | 38.1×38.1 | ||
| MB1J1JP6 | A | 240 | 450 | 14.8(96) | 11/2×11/2 | 38.1×38.1 | ||
| MB1J2AN2 | B | 240 | 300 | 6.5(42) | 11/2×2 | 38.1×50.8 | ||
| MB1J2AN1 | B | 240 | 450 | 8.8(57) | 11/2×2 | 38.1×50.8 | ||
| MB1J3AN2 | B | 240 | 350 | 4.8(31) | 11/2×3 | 38.1×76.2 | ||
| MB1J3AN1 | B | 240 | 500 | 7.0(45) | 11/2×3 | 38.1×76.2 | ||
| MB1N1JN2 | B | 120 | 300 | 7.7(50) | 13/4×11/2 | 44.5×38.1 | ||
| MB1N1JN1 | B | 240 | 300 | 7.3(47) | 13/4×11/2 | 44.5×38.1 | ||
| MB2A1AN2 | B | 120 | 350 | 11.3(73) | 2×1 | 50.8×25.4 | ||
| MB2A1AN1 | B | 240 | 350 | 11.3(73) | 2×1 | 50.8×25.4 | ||
| MB2A1JN1 | B | 240 | 400 | 8.2(53) | 2×11/2 | 50.8×38.1 | ||
| MB2A2AN1 | B | 240 | 750 | 11.6(75) | 2×2 | 50.8×50.8 | ||
| MB2E2JN1 | B | 240 | 1000 | 11.2(72) | 21/4×21/2 | 57.2×63.5 | ||
| MB2J1AN1 | B | 240 | 400 | 9.7(63) | 21/2×1 | 63.5×25.4 | ||
| MB2J1JN1 | B | 240 | 500 | 7.7(50) | 21/2×11/2 | 63.5×38.1 | ||
| MB3A1AP1 | A | 240 | 400 | 8.4(54) | 3×1 | 76.2×25.4 | ||
| MB3A1JP1 | A | 240 | 500 | 6.2(40) | 3×11/2 | 76.2×38.1 | ||
※印の製品につきましては廃番のため、MIEバンドヒーターが代替品となります。
（詳細はMIEバンドヒーターのページをご覧ください）
※MBIA1JN4→MIEバンドヒーター 商品コード：MIE3 / 型名：MB01A1JB-3003
※MB1J1JP4→MIEバンドヒーター 商品コード：MIE17 / 型名：MB01J1JP-3003
