ExLASER®(エックス・レーザー)

ExLASER® は多機能型レーザー平面瞬間加熱装置です。

特長

  • 超高速な昇温降温が可能
  • 2インチ基板を1ショットで均一加熱
  • 被加熱対象物のみへの直接加熱が可能
  • プロセスに合った温度制御が可能
  • 雰囲気を加熱せず省エネを実現

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

用途例

  • MBE装置の基板加熱
  • ウェハーのアニール(SiC、GaAS、etc.)
  • 多層構造デバイスの表層アニールが可能(微細化デバイス対応)

このページの先頭へ

実績例

独立行政法人 日本原子力研究開発機構 様
レーザ出力:100W
本体サイズ:H251×W200×D253(mm)

このページの先頭へ

レーザー加熱実験

EXL-CT-010DS55を用い、真空チャンバー中に設置した試料をレーザー加熱。試料の裏面(レーザー照射面と反対側)から温度分布を測定した。

1. サファイア基板 (φ2インチ) --- 透明基板への適用

温度分布

サファイア基板の温度分布
(レーザ出力 : 1000W)

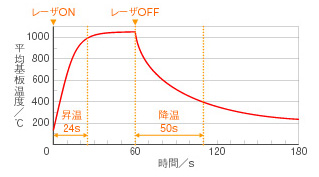

急速昇温降温

サファイア基板の急速昇降温(平均基板温度)
(レーザ出力 : 1000W)

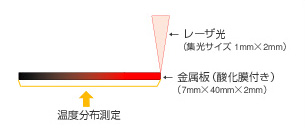

2. 温度傾斜 --- コンビナトリアル用光学系の使用

温度分布

金属板の温度分布
(レーザ出力 : 86W 集光)

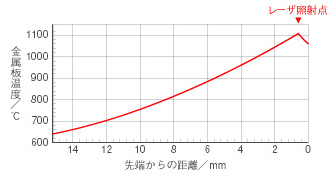

温度傾斜グラフ

金属板の温度傾斜

このページの先頭へ

標準仕様

型番:EXL-CT-010-DS55
レーザ照射方式 ダイレクトタイプ 本体サイズ H 625mm ×W 700mm ×D 320mm
レーザ出力 最大 1kW 付属品 専用チラー
レーザ波長 808nm 定格 本体:1P200V20A
チラー:1P200V15A
レーザ形状 正方形
光学系(均一度) ホモジナイザ (±5%) 備考 JST独創モデル化
開発製品(H17年度)
加熱面積 □ 55mm
ワークディスタンス 400mm~

※上記は標準仕様です。お客様のご要望により変更が可能です。

このページの先頭へ

オプション ※ご要望に応じて製作させていただきます

  • 真空チャンバー
  • 温度制御ユニット
    ・放射温度計
    ・デジタル指示調節計
    ・赤外線透過窓
  • 基板ホルダー (2インチ基板用)
  • コンビナトリアル用光学系、専用基板ホルダー(□10mm基板対応)
  • 各種基板 (サファイア、シリコン、GaAs、 etc.)

このページの先頭へ

カタログ

こちらからExLASER®のカタログ(PDF)をご覧いただけます。

カタログ(PDF)日本語
カタログ(PDF)English
