耐熱電線　ÖLFLEX® HEAT 180（オルフレックス・ヒート 180）

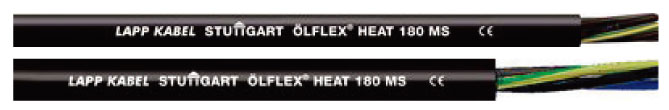

製品外観

主な用途例

• 周囲温度が高い雰囲気で、短期間で絶縁や被覆材がもろくなるような環境での使用に適しています
• 基本用途
  -製鋼、陶器、製鉄などの加工
  -製パン機器
  -電気炉
  -電気モーター
  -サウナ、日光浴室設備
  - 照明技術
  - 換気工学
  - 空調技術
  - 亜鉛メッキ技術

製品の構成

• スズメッキ銅導線
• シリコーンベースの芯線絶縁
  撚り合せた絶縁線
  シリコーンベースの外装シース（黒）

適合規格・認証

• UL AWM 4476 およびcUL AWM II A/B
  コンストラクションB、外部配線
• UL File No. E63634

製品仕様

型番	導体構成※	仕上外径（約） （mm）	許容電流 （20℃）	許容電流 （175℃）	銅重量 kg/km	重量 kg/km
	本数/ 断面積 （ｍｍ² ）
0046600	2X /0.5	7.4	9A	3.69A	9.8	72
0046601	3G /0.5	7.8	9A	3.69A	14.7	83
0046612	2X /1.0	8.2	15A	6.15A	19.2	93
0046613	3G /1.0	8.7	15A	6.15A	28.8	110
0046618	2X /1.5	8.8	18A	7.38A	28.8	113
0046619	3G /1.5	9.3	18A	7.38A	43.2	135
0046628	2X /2.5	9.6	26A	10.66A	48.0	146
0046629	3G /2.5	10.2	26A	10.66A	72.0	178

※3G:2本銅線、1本アース線　2X:2本とも銅線

許容電流値は参考値です。使用条件等により異なります。
写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。
