PMカールヒーター

ガラス芯に、発熱線を溶着する際、ポリイミドフィルムを使用しています。
スパイラル状に加工しているので、配管との密着性に優れ、施工しやすくなっています。

特長

  • ヒーター部は、スパイラル形状になっていますので、配管部の密着性に優れ施工性が簡単な製品です。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

形状

(下図の絶縁層をスパイラル状に加工)

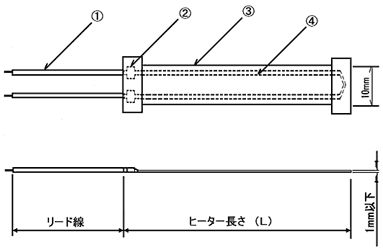

PMカールヒーター形状図

番号品名材料備考
リード線 フッ素樹脂電線 黒 Max250℃不燃性 1.25sq 500mm
端子 ニッケル スポット溶接
絶縁層 ポリイミドフィルム 茶 Max250℃不燃性 1mm以下両端子部除く
発熱体 ニッケルクロム NiCr

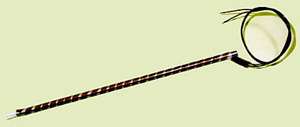

PMカールヒーター取り付け図
※配管巻付け状態

標準仕様

型番/コード品名容量ヒーター寸法(mm)備考
PMC1 100V 30W 10幅×1000L×0.25t リード線;フッ素樹脂電線 1.25sq×500mm
適用配管;Φ6.35~(MinΦ4mm)
到達真空度;5×10-6torr(参考値)
PMC2 100V 60W 10幅×2000L×0.25t

本製品は製造中止品のため、在庫がなくなり次第、販売終了とさせていただきます。
