リボンヒーター
リボンヒーターは、耐熱ガラス繊維で織り上げられた布の中にヒーターを均一に組み込んだ製品です。複雑な形状でも製作可能なため、半導体分野の配管加熱等に使用され、実績のあるヒーターです。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > ヒーター・加熱装置 > 配管加熱ヒーター > リボンヒーター
リボンヒーターは、耐熱ガラス繊維で織り上げられた布の中にヒーターを均一に組み込んだ製品です。複雑な形状でも製作可能なため、半導体分野の配管加熱等に使用され、実績のあるヒーターです。
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
絶縁層 | ガラス繊維 |
---|---|
発熱線 | ガラス被覆ニクロム線 |
電圧 | AC100V/200V |

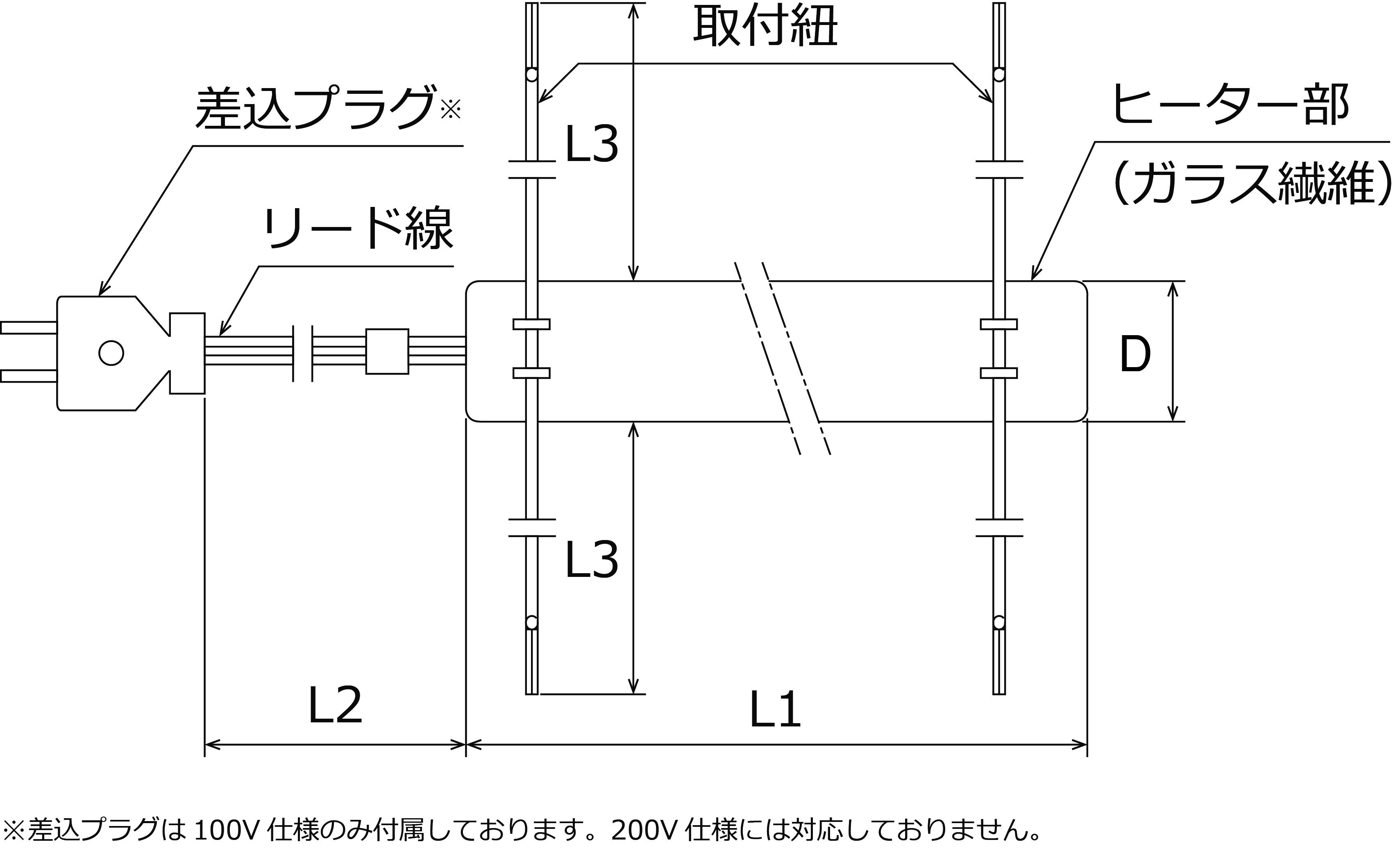

リボン幅(D) | 20mm~30mm |
長さ(L1) | 1000mm~2000mm |
リード長(L2) | 100V仕様:350±20mm 200V仕様:500±20mm |
紐長さ(L3) | 100V仕様:250±20mm 200V仕様:270±20mm |
コネクター | 100V仕様:片リード平形差込み プラグ付 200V仕様:リード線切りっぱなし プラグなし |
使用温度(※目安) | 常用 300℃(ヒーター表面温度:最高400℃) |
※あくまでも目安であり、実際のご使用環境により使用できる温度は変わります。
上記以外の寸法等につきましては、弊社営業担当にご相談ください。
差込プラグは外周温度50℃以下でご使用ください。
電圧 (V) | 容量 (W) | ワット密度 (W/cm2) | 寸法(mm) | 商品コード | |
---|---|---|---|---|---|
幅(D) | 長さ(L1) | ||||
100 | 100 | 0.5 | 20 | 1000 | C102010N |
100 | 100 | 0.4 | 25 | 1000 | C102510 |
100 | 100 | 0.3 | 30 | 1000 | C103010 |
100 | 100 | 0.3 | 20 | 2000 | C102020 |
100 | 100 | 0.2 | 25 | 2000 | C102520 |
100 | 100 | 0.2 | 30 | 2000 | C103020 |
100 | 150 | 0.8 | 20 | 1000 | C152010N |
100 | 150 | 0.6 | 25 | 1000 | C152510 |
100 | 150 | 0.5 | 30 | 1000 | C153010 |
100 | 150 | 0.4 | 20 | 2000 | C152020 |
100 | 150 | 0.3 | 25 | 2000 | C152520 |
100 | 150 | 0.3 | 30 | 2000 | C153020 |
100 | 200 | 1.0 | 20 | 1000 | C202010N |
100 | 200 | 0.8 | 25 | 1000 | C202510 |
100 | 200 | 0.7 | 30 | 1000 | C203010N |
100 | 200 | 0.5 | 20 | 2000 | C202020N |
100 | 200 | 0.4 | 25 | 2000 | C202520N |
100 | 200 | 0.4 | 30 | 2000 | C203020 |
100 | 300 | 1.5 | 20 | 1000 | C302010N |
100 | 300 | 1.2 | 25 | 1000 | C302510N |
100 | 300 | 1.0 | 30 | 1000 | C303010 |
100 | 300 | 0.8 | 20 | 2000 | C302020N |
100 | 300 | 0.6 | 25 | 2000 | C302520N |
100 | 300 | 0.5 | 30 | 2000 | C303020N |
電圧 (V) | 容量 (W) | ワット密度 (W/cm2) | 寸法(mm) | 商品コード | |
---|---|---|---|---|---|
幅(D) | 長さ(L1) | ||||
200 | 100 | 0.4 | 25 | 1000 | C1025102 |
200 | 100 | 0.2 | 25 | 2000 | C1025202 |
200 | 200 | 0.8 | 25 | 1000 | C2025102 |
200 | 200 | 0.4 | 25 | 2000 | C2025202 |
200 | 300 | 1.2 | 25 | 1000 | C3025102 |
200 | 300 | 0.6 | 25 | 2000 | C3025202 |
