窒化珪素ヒーター

高温・高絶縁性・熱衝撃性に優れた窒化珪素基板に、1100℃の高温に耐える信頼性の高い発熱体を内蔵して、
一体焼成した製品です。

特長

  • 最高使用温度1100℃
  • 熱膨張係数が小さく、耐熱衝撃性に優れている
  • 耐酸化性、耐薬品性に優れている
  • 高い表面電力密度(W/c㎡)
  • 電気絶縁性、耐電圧性に優れている

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

使用上の注意

  • スライダックによる電圧制御または温度調節器を使用し、温度管理を行ってください。
  • ヒーターは空気中、大気圧下でご使用ください。
  • リード線の接合部は外部的な力( 引っ張り・曲げ等) に特に弱いのでご注意ください。
  • ヒーター材質は窒化珪素( セラミックス) です。落としたり、ぶつけたりすると割れる可能性がありますので、お取り扱いにはご注意ください。
  • ヒーターの取付けは取付碍子部を固定してください。その際、強く締め付けすぎると破損する可能性がありますのでご注意ください。
  • ヒーターを垂直に取付ける場合、リード線側を上にしないでください。対流により上昇した熱の影響で、リード線が焼損して、短絡、漏電、断線等不具合の原因となります。

このページの先頭へ

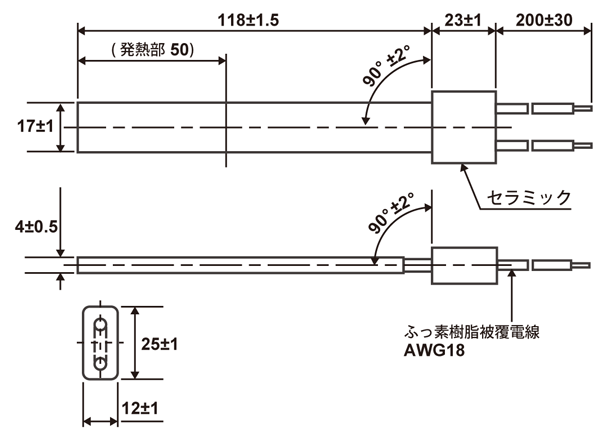

形状

形状



標準仕様

型名 MSN-1100
商品コード MSN1100
寸法 W17×L118×t4mm
電圧 ~220V
容量(1100℃時) 400W
電力密度(1100℃時) 47W/ c㎡
最高使用温度 1100℃
耐熱衝撃性※ 600℃
耐電圧 1500V/1分
取付碍子寸法 W25×L23×t12mm

※ 参考値であり、保証値ではありません。


参考特性

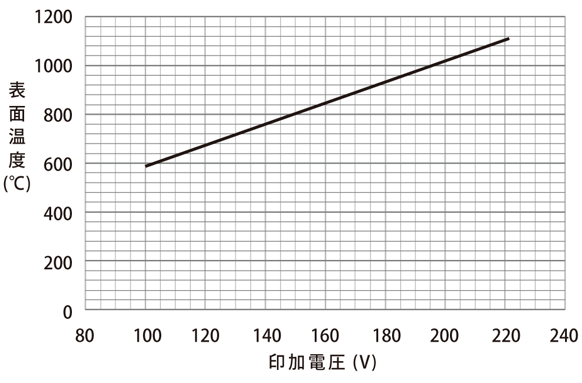

●印加電圧による表面温度特性

各印加電圧昇温特性

弊社による試験データです。性能を保証するものではありません。

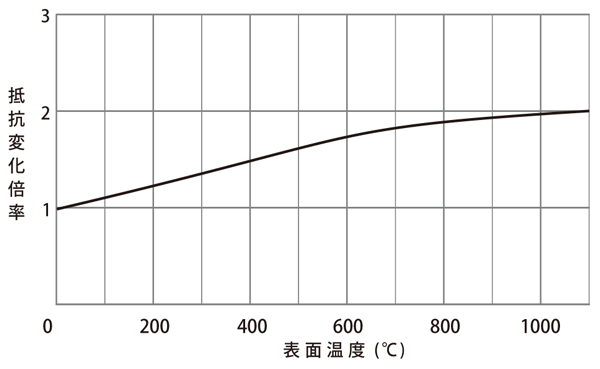

●抵抗変化特性


各印加電圧昇温特性

弊社による試験データです。性能を保証するものではありません。
