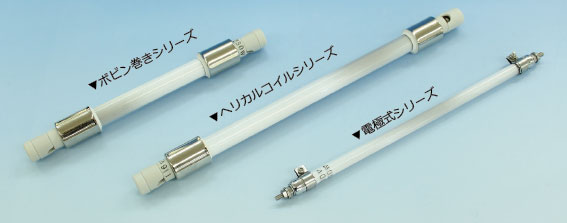

石英管遠赤ヒーター
各種産業の加熱保温の熱源として広く利用されています。耐熱度が高く、耐薬品性にも優れています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > ヒーター・加熱装置 > 遠赤外線ヒーター > 石英管遠赤ヒーター

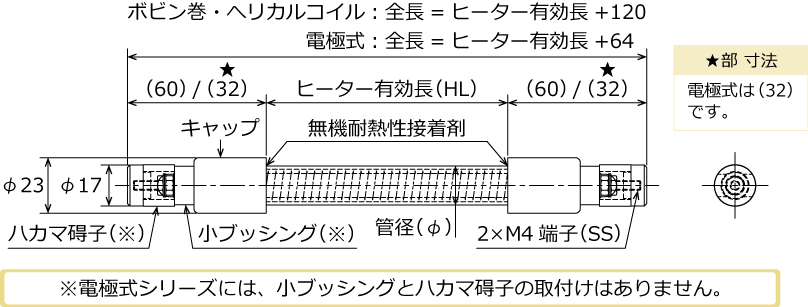

標準仕様
| 商品コード | 電圧（V) | 容量（W) | ヒーター有効長(HL) | ヒーター形状(※1) | キャップ(※3) | 管径 |
|---|---|---|---|---|---|---|
| IR10210B | 100 | 250 | 100 | ボビン巻 | エ－2 ストレート(φ23) |
管径 ＃13 (φ15～φ17) |
| IR10520B | 100 | 500 | 200 | ボビン巻 | エ－1 割入(φ23) |
|
| IR10525B | 100 | 500 | 250 | ボビン巻 | エ－1 割入(φ23) |
|
| IR20210B | 200 | 200 | 100 | ボビン巻 | エ－2 ストレート(φ23) |
|
| IR20520B | 200 | 500 | 200 | ボビン巻 | エ－1 割入(φ23) |
|
| IR20320B | 200 | 333 | 200 | ボビン巻 | エ－1 割入(φ23) |
|
| IR21035B(※2) | 200 | 1000 | 350 | ボビン巻 | エ－1 割入(φ23) |
|
| IR10320B | 116 | 333 | 200 | ボビン巻 | エ－1 割入(φ23) |
|
| IR10520H | 116 | 500 | 200 | ヘリカルコイル | エ－2 ストレート(φ23) |
|
| IR11050H | 116 | 1000 | 500 | ヘリカルコイル | エ－2 ストレート(φ23) |
|
| IR10530H | 100 | 500 | 300 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR10535H | 100 | 500 | 350 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR10545H | 100 | 500 | 450 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR11035H | 100 | 1000 | 350 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR11055H | 100 | 1000 | 550 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR11095H | 100 | 1000 | 950 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR12095H | 100 | 2000 | 950 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR20545H | 200 | 500 | 450 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR21055H | 200 | 1000 | 550 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR21095H | 200 | 1000 | 950 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR22095H | 200 | 2000 | 950 | ヘリカルコイル | エ－1 割入(φ23) |
|
| IR10320E | 100 | 300 | 200 | 電極式 | エ－6 割入(φ12) |
管径 ＃7 (φ9～φ10) |
| IR20320E | 200 | 300 | 200 | 電極式 | エ－6 割入(φ12) |
|
| IR10521E | 100 | 500 | 210 | 電極式 | エ－6 割入(φ12) |
|
| IR10530E | 100 | 500 | 300 | 電極式 | エ－6 割入(φ12) |
|
| IR20530E | 200 | 500 | 300 | 電極式 | エ－6 割入(φ12) |
(※1)ボビン巻は縦使用可能です。
(※2)ヒーター形状のボビンが2つに分かれている為、つなぎ目に非発熱部分があります。
|
(※3)エ-2 のストレートキャップは、ストレート部に対し、口元の径が2mm程度広くなっています。 |
 |
別売取付部品（安全ホルダー、遠赤ホルダー、遠赤ヒーター反射笠）
遠赤外線ヒーターを固定する安全ホルダー・遠赤ホルダーをご用意しています。 反射笠には遠赤外線ヒーター固定部品も含まれています。下記、表の種類が標準在庫品です。

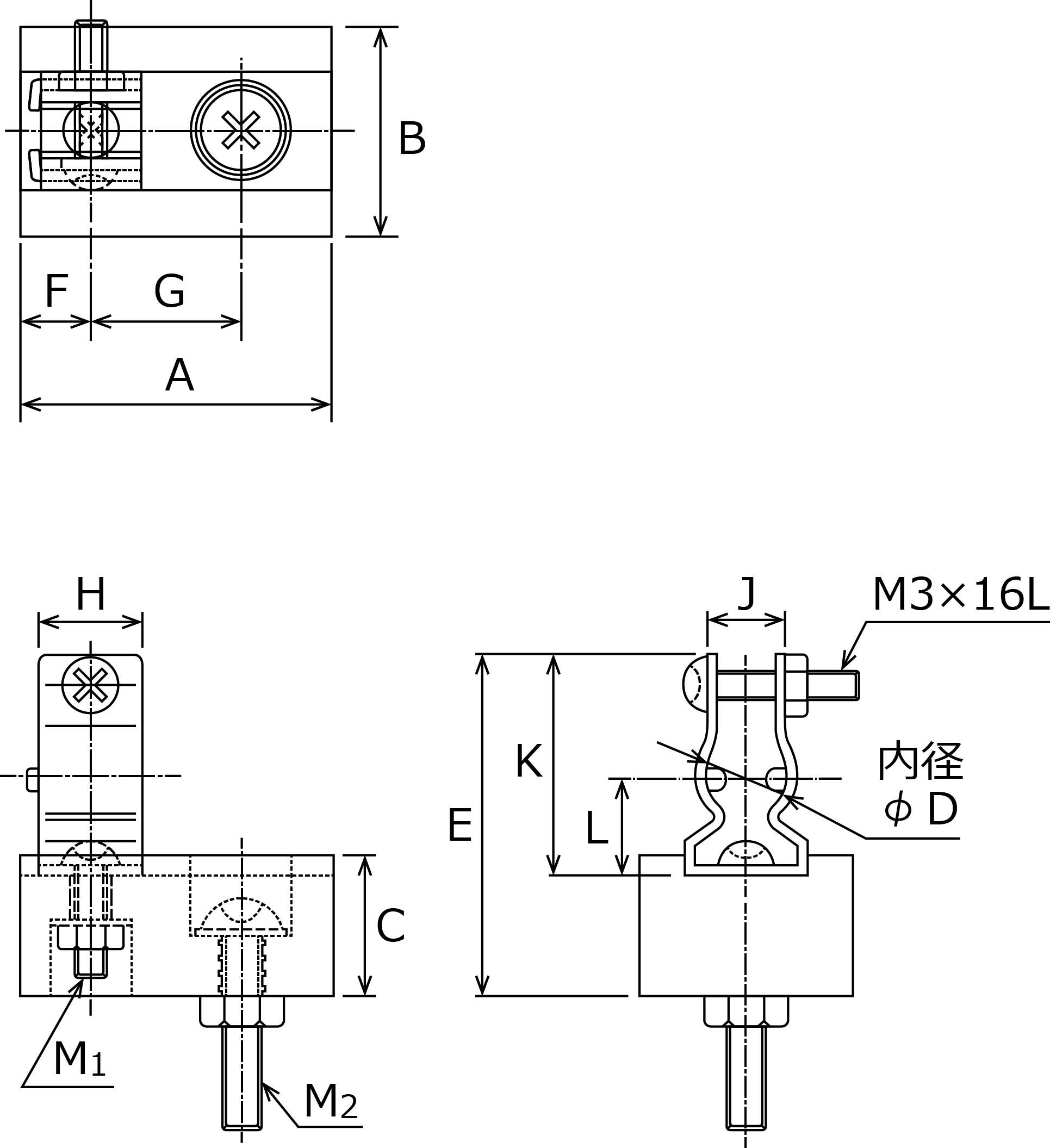

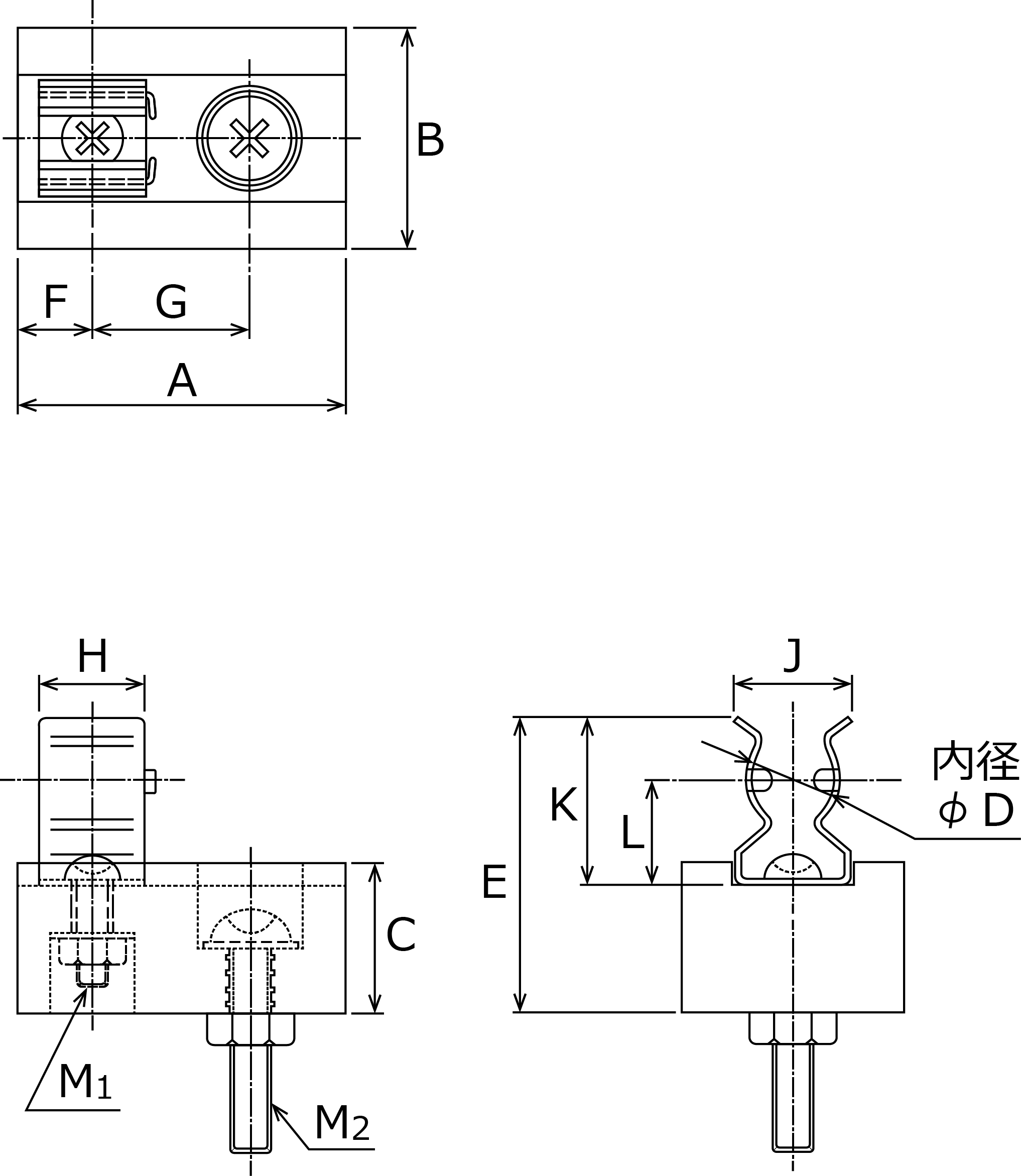

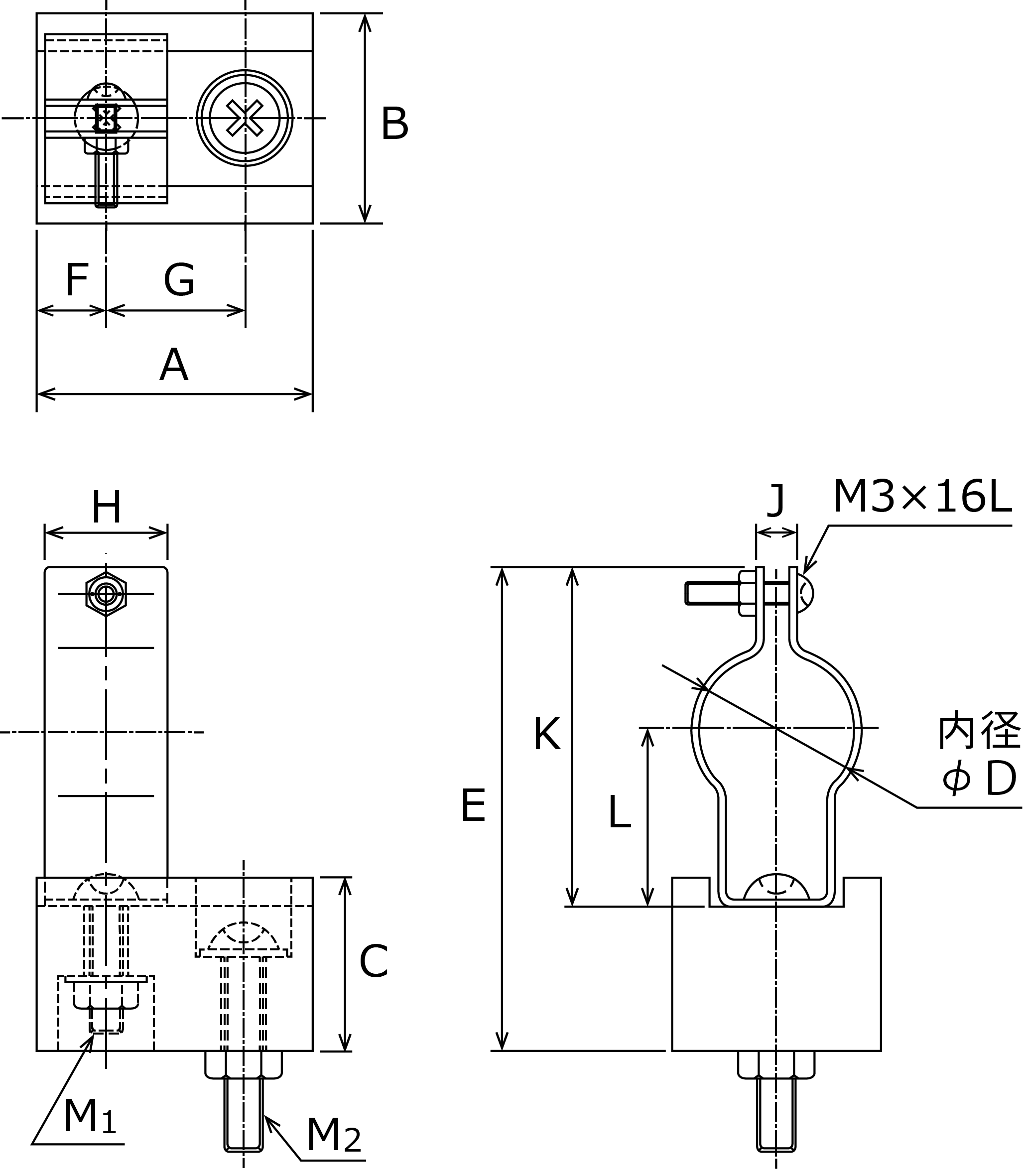

安全ホルダー
| タイプA | タイプB | タイプC |
 |
 |
 |
 |
 |
 |
| 品名 | タイプ | 碍子 | 寸法(mm) | 商品コード | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | φD | E | F | G | H | J | K | L | M1 | M2 | ||||
| NO.1 (20A PBPクリップ) |
A | 小 | 31 | 21 | 14 | 8 | 28 | 7 | 15 | 10 | 11 | 16 | 10 | M3×10L | M4×20L | IRPSNO1 |
| NO.2 (20A PBPクリップ) |
B | 小 | 31 | 21 | 14 | 8 | 34 | 7 | 15 | 10 | 7.5 | 22 | 10 | M3×10L | M4×20L | IRPSNO2 |
| NO.3 (30A PBPクリップ) |
A | 大 | 40.5 | 31 | 25.5 | 12 | 43.5 | 10 | 20.5 | 13 | 8.5 | 22 | 13 | M5×20L | M6×30L | IRPSNO3 |
| NO.4 (60A PBPクリップ) |
A | 大 | 40.5 | 31 | 25.5 | 17.5 | 51 | 10 | 20.5 | 16 | 17.5 | 29.5 | 17 | M5×20L | M6×30L | IRPSNO4 |
| NO.5 (SSクリップ) |
C | 大 | 40.5 | 31 | 25.5 | 23 | 72 | 10 | 20.5 | 18 | 5.5 | 50.5 | 26 | M5×20L | M6×30L | IRPSNO5 |
| NO.7 (SUSクリップ) |
C | 小 | 31 | 21 | 14 | 12 | 42.5 | 7 | 15 | 10 | 6.5 | 30.5 | 16 | M3×10L | M4×20L | IRPSNO7 |
| NO.8 (SUSクリップ) |
C | 大 | 40.5 | 31 | 25.5 | 23 | 64.5 | 10 | 20.5 | 18 | 5.5 | 43 | 21 | M5×20L | M6×30L | IRPSNO8 |

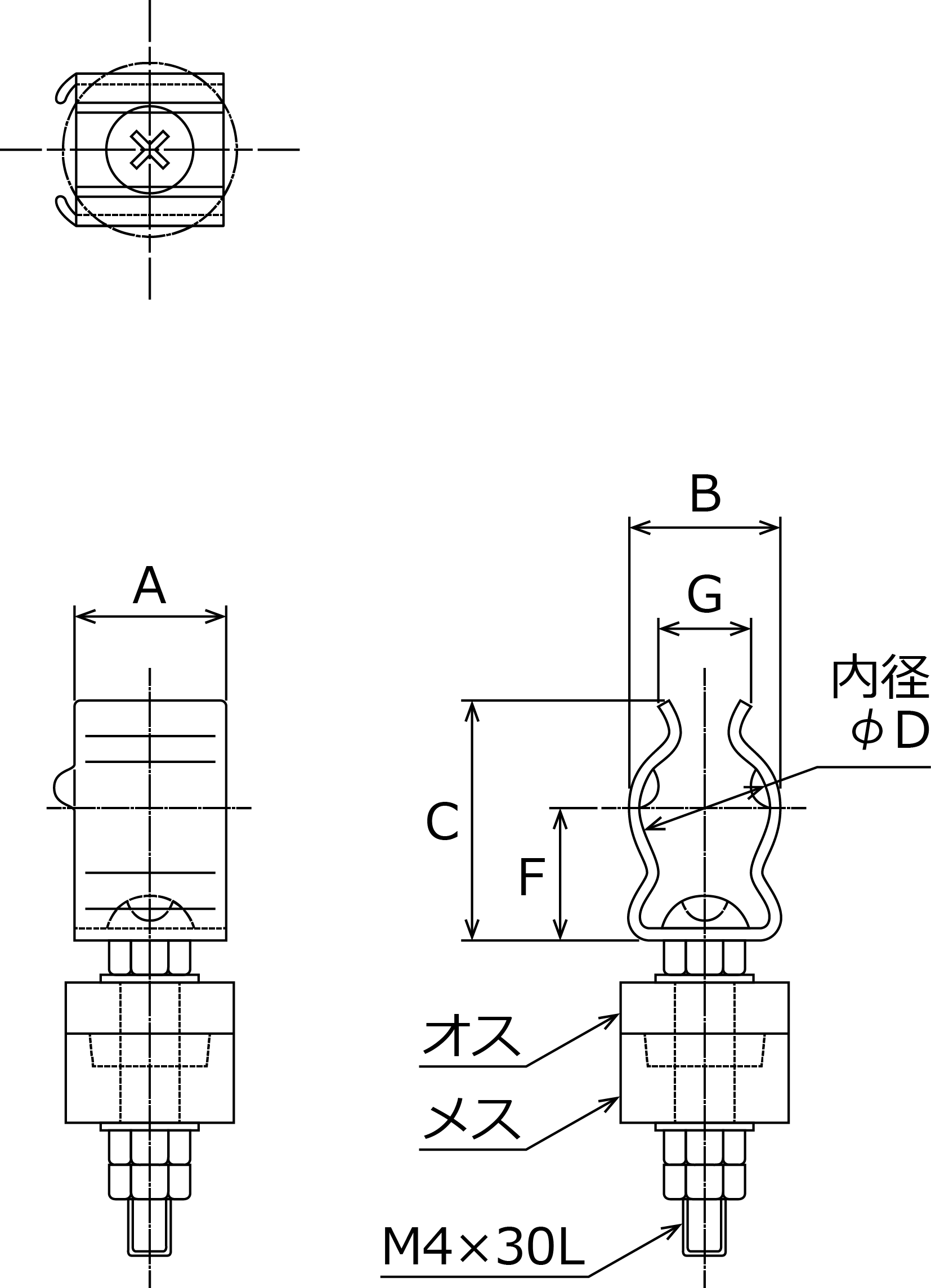

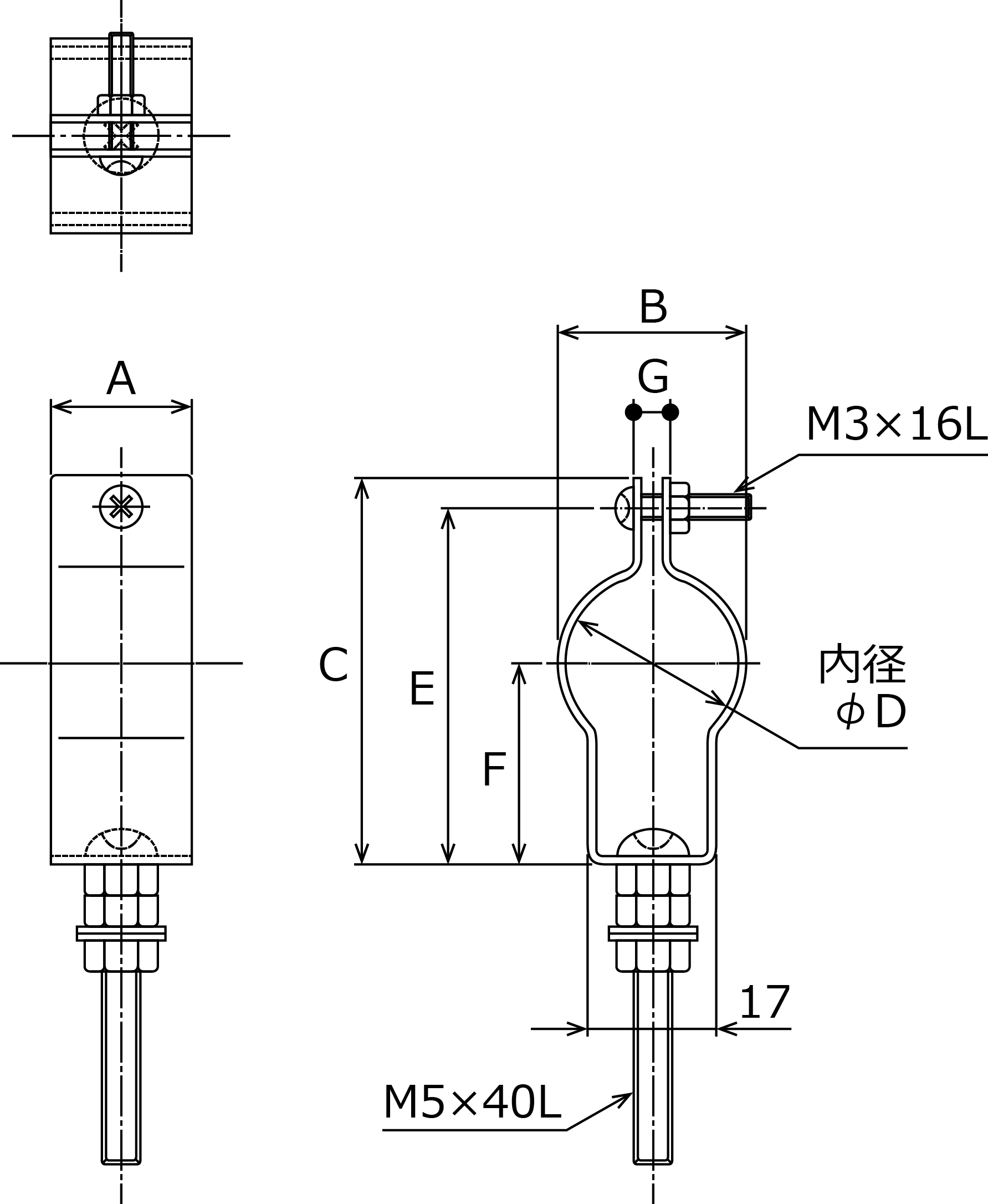

遠赤ホルダー
| タイプA | タイプC |
 |
 |
 |
 |
| 品名 | タイプ | 碍子 | 寸法(mm) | 商品コード | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | φD | E | F | G | ||||
| NO.1 (SSクリップ) |
C | なし | 18 | 25 | 50.5 | 23 | 46.5 | 26 | 5.5 | IRPHNO1 |
| NO.2 (SSクリップ) |
C | ブッシング付 | 18 | 25 | 50.5 | 23 | 46.5 | 26 | 5.5 | IRPHNO2 |
| NO.3 (PBPクリップ) |
A | ブッシング付 | 13.5 | 14 | 22 | 12 | ― | 12 | 8.5 | IRPHNO3 |
| NO.4 (SUSクリップ) |
C | なし | 18 | 25 | 42.5 | 23 | 39 | 21 | 5.5 | IRPHNO4 |

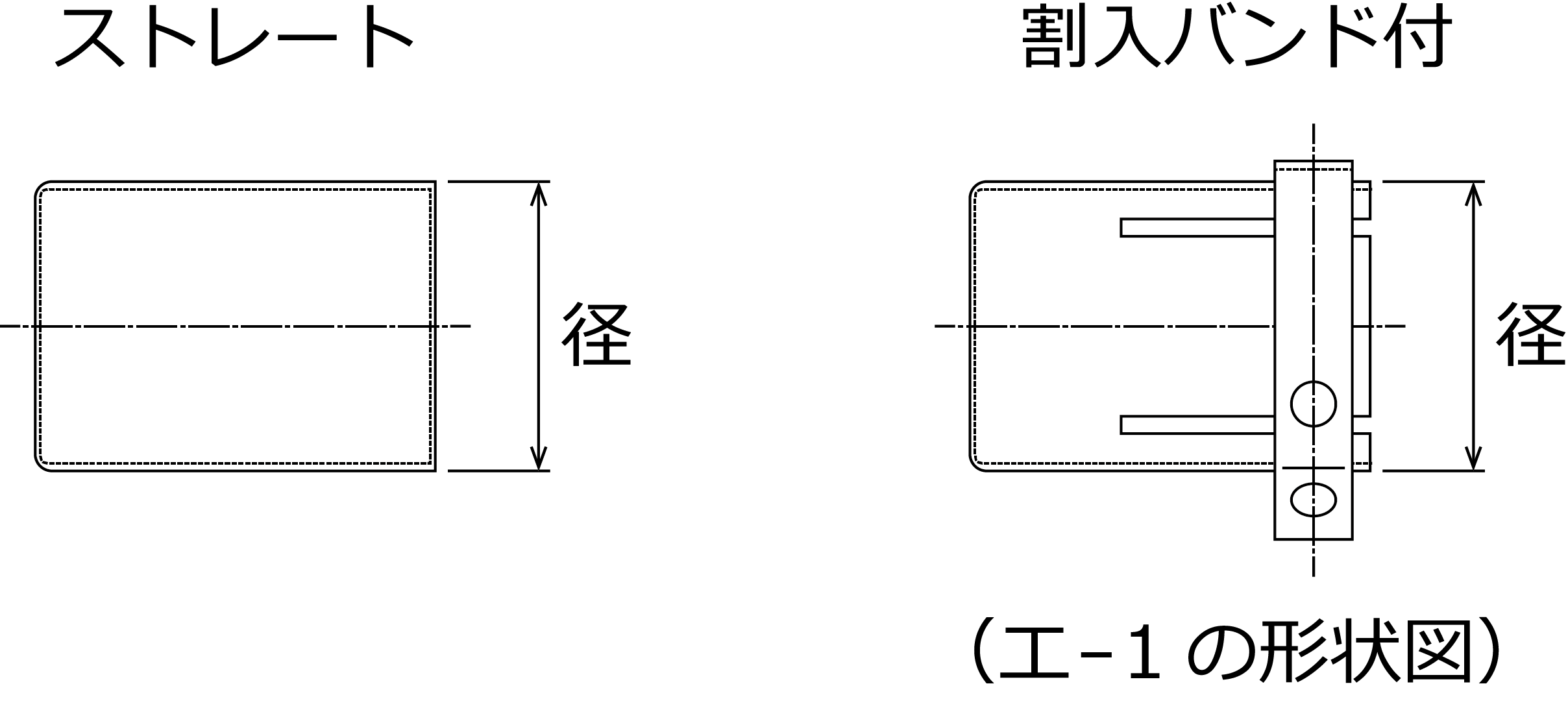

遠赤ヒーター用キャップ
 |
|
 |
 |
| 種類 | 形状 | 径(φ)(※) | 長さ(mm) |
|---|---|---|---|
| エ-1 | 割入バンド付 | 23 | 32 |
| エ-2 | ストレート | 23 | 30 |
| エ-3 | 割入バンド付 | 19 | 30 |
| エ-4 | ストレート | 19 | 30 |
| エ-6 | 割入バンド付 | 12 | 20 |
|
(※)エ-2、エ-4 のストレートキャップは、ストレート部に対し、口元の径が2mm程度広くなっています。 |
|

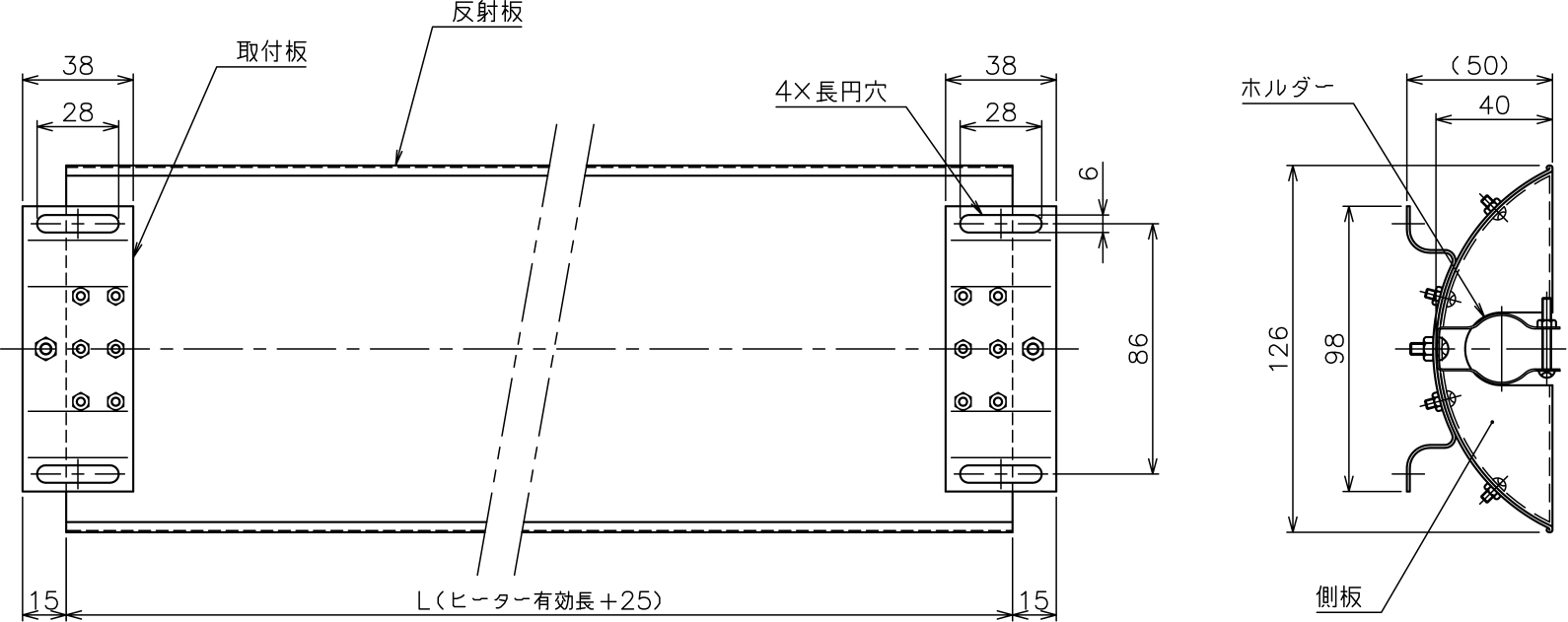

遠赤ヒーター反射笠
反射笠 形状
| 適用ヒーター | 笠全長(Ｌ) | 商品コード |
|---|---|---|
| 200HL用 | 225mm | IRK20 |
| 300HL用 | 325mm | IRK30 |
| 450HL用 | 475mm | IRK45 |
| 550HL用 | 575mm | IRK55 |
| 950HL用 | 975mm | IRK95 |
| 反射笠部品セット | ― | IRPS |
※反射笠は部品セットが含まれます。
反射笠部品セット：取付板、側板、ホルダー
※電極式は、上記反射笠をご利用いただけません。

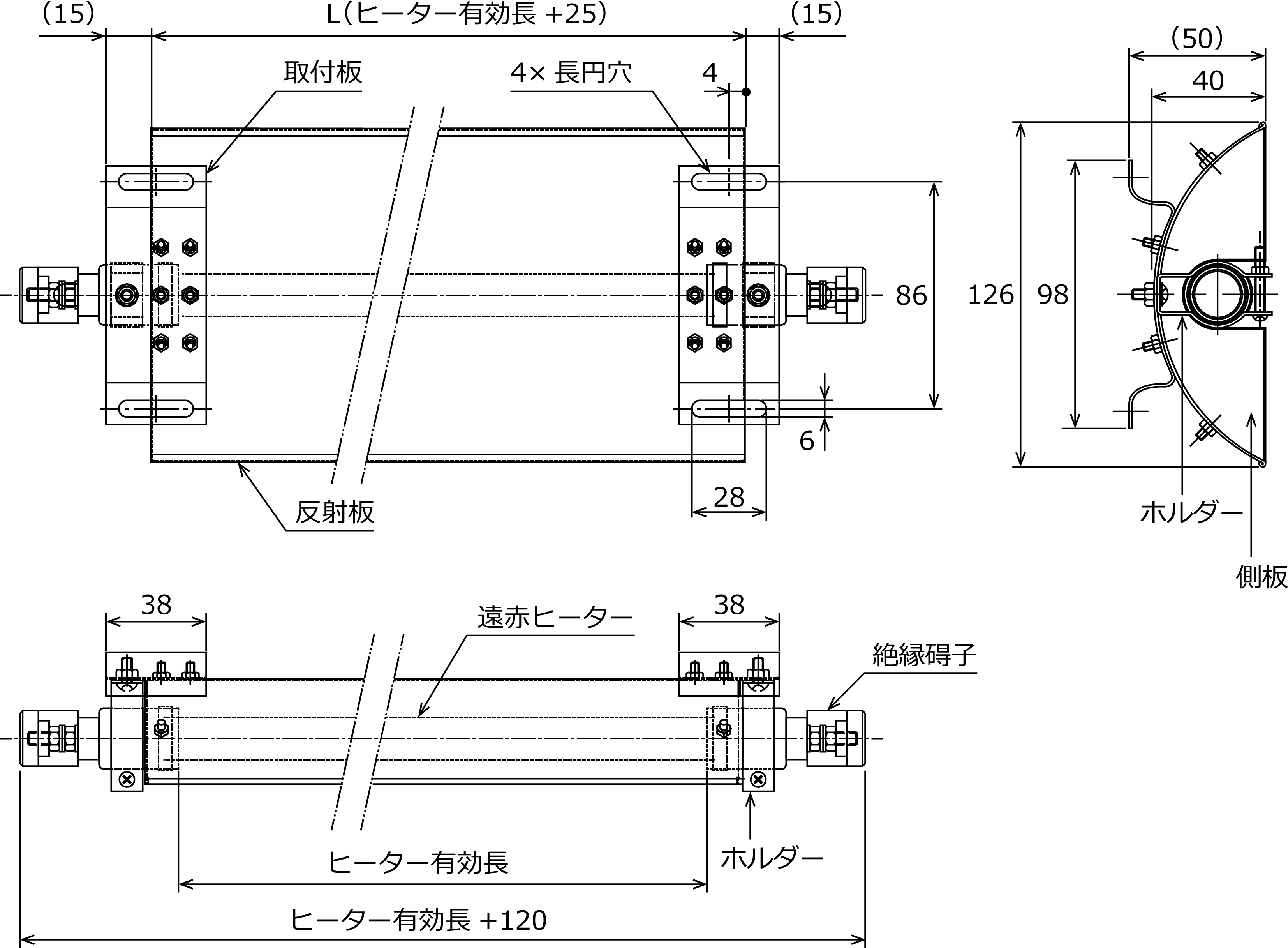

遠赤ヒーター組立図
