高温熱風発生器(ノンフレームトーチ)

発熱体に耐高温材質を用いており、かつ特殊な巻き加工を施してありますので、流体に対する熱交換率が高く、従来の熱風発生装置では得られなかった800℃以上の高温熱風も、少ない電力で簡単に得られます。

特長

  • 立ち上がりが早く、温度コントロールが容易
    ヒーターエレメントと流体間の熱交換率を高めた結果、追従性に優れ微妙な温度コントロールが可能となりました。そのため、目的とする使用温度の流体が安定して得られます。
  • バリエーションが豊富
    用途に応じた流量・温度・電力・ノズル形状・寸法等各種仕様への対応、その他、吐出口へフランジやブッシング等の取付け加工も可能です。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

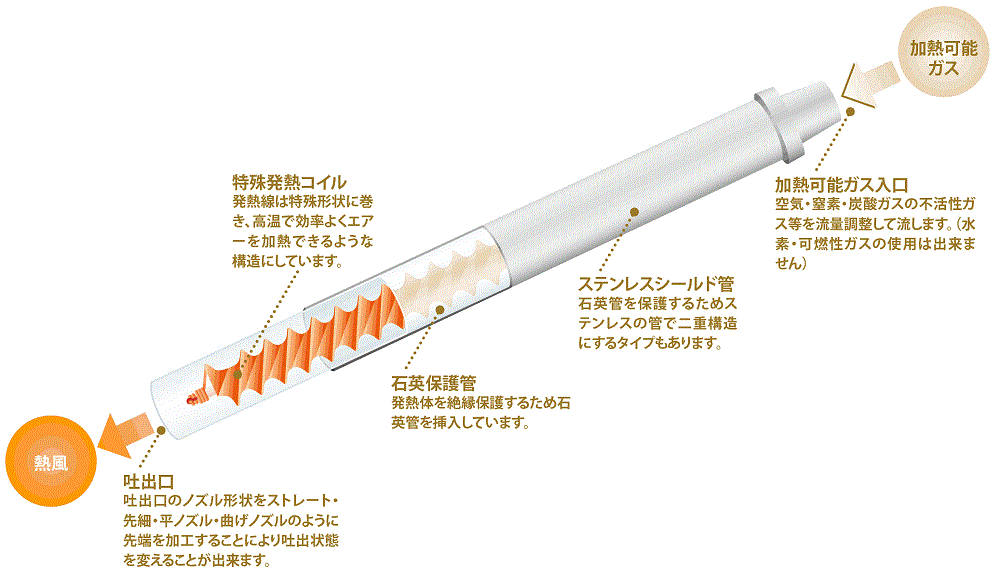

形状

※画像をクリックすると拡大されます。形状

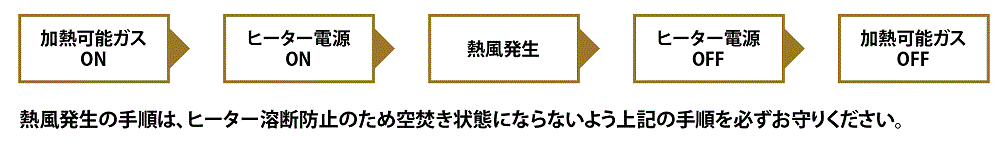

操作手順

使用方法手順イメージ

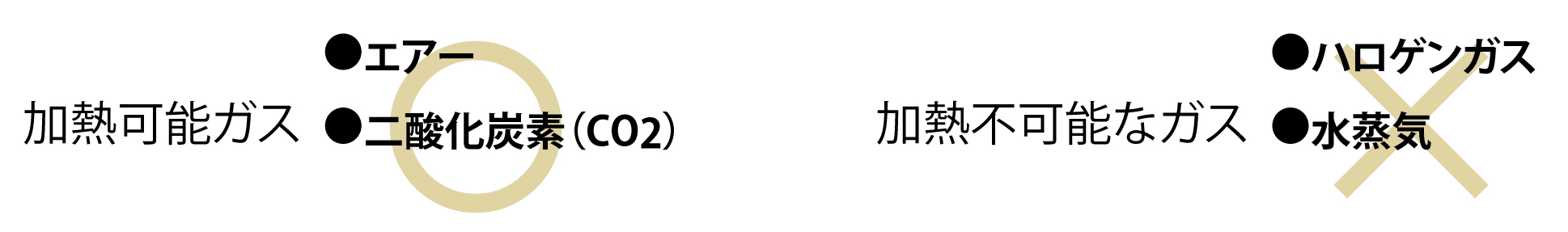

加熱可能・不可能ガスについて

加熱可能不可能ガス

●上記以外のガスのご使用に関しましては、弊社営業担当までご相談ください。
●制御機器等の関連商品もご対応いたします。

このページの先頭へ

SD-Ⅰ-1型 ノンフレームトーチ

SD-I-1 型 No.799

SD-1-1画像 ノズル形状
先細
定格(電圧・容量) 100V 500W
200V 2KW
最高使用温度 800℃
抵抗値 20Ω
使用気体圧力 0.2MPa(2kgf/㎝2)以下
適合流量 20L~40L/分
商品コード SD109
使用温度がMAX800℃を超えないように、エアーの流量、または電圧を調整してご使用ください。

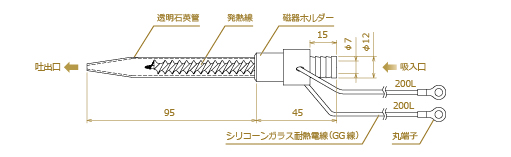

799形状図

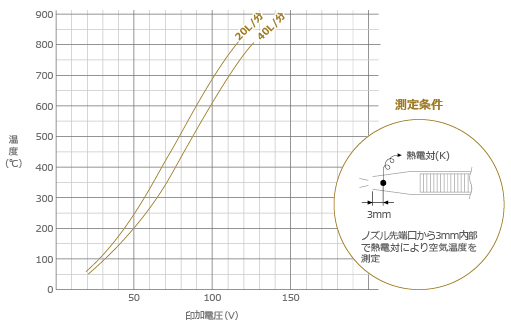

■温度特性

799グラフ

※温度特性はグラフ右図の条件にて測定した参考値です。
「SD-I-1 型No.799」 印刷用PDFはこちら

SD-Ⅰ-1型 No.800

SD-1-1画像 ノズル形状
ストレート

ノズル形状

定格(電圧・容量) 100V 500W
200V 2KW
最高使用温度 800℃
抵抗値 20Ω
使用気体圧力 0.2MPa(2kgf/㎝2)以下
適合流量 20L~50L/分
商品コード SD100
使用温度がMAX800℃を超えないように、エアーの流量、または電圧を調整してご使用ください。

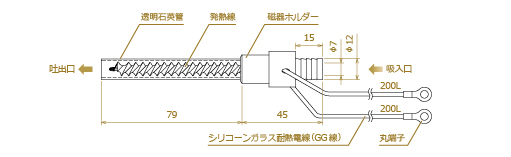

800形状図

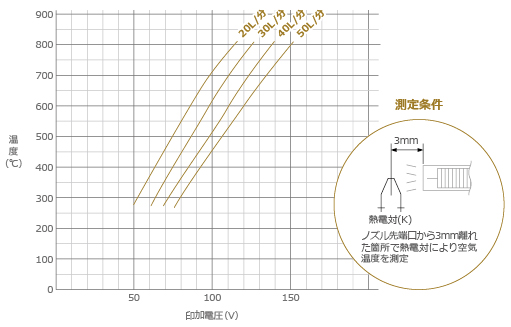

■温度特性

800グラフ

※温度特性はグラフ右図の条件にて測定した参考値です。
「SD-I-1 型No.800」 印刷用PDFはこちら

SD-Ⅰ-1型 No.801

SD-1-1画像 ノズル形状
平形

ノズル形状

定格(電圧・容量) 100V 500W
200V 2KW
最高使用温度 800℃
抵抗値 20Ω
使用気体圧力 0.2MPa(2kgf/㎝2)以下
適合流量 20L~40L/分
商品コード SD101
使用温度がMAX800℃を超えないように、エアーの流量、または電圧を調整してご使用ください。

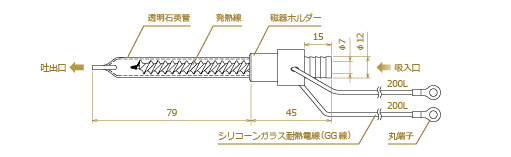

801形状図

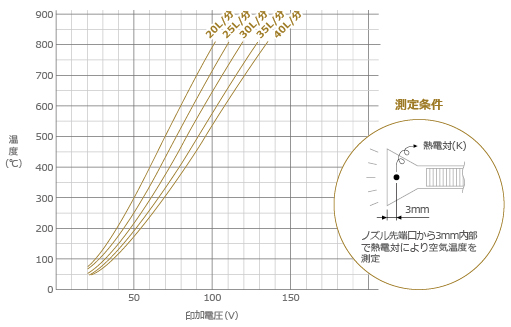

■温度特性

801グラフ

※温度特性はグラフ右図の条件にて測定した参考値です。
「SD-I-1 型No.801」 印刷用PDFはこちら

このページの先頭へ

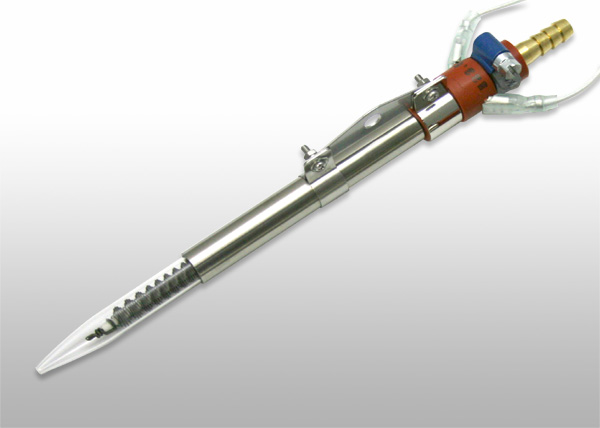

SD-Ⅱ-1型 ノンフレームトーチ

SD-Ⅱ-1型 No.799

SD-2-1画像 ノズル形状
先細
定格(電圧・容量) 100V 500W
200V 2KW
最高使用温度 800℃
抵抗値 20Ω
使用気体圧力 0.2MPa(2kgf/㎝2)以下
適合流量 20L~40L/分
商品コード SD219
使用温度がMAX800℃を超えないように、エアーの流量、または電圧を調整してご使用ください。

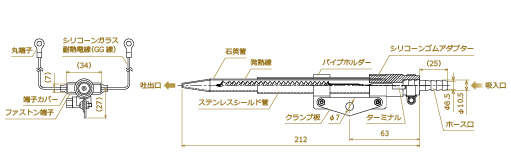

799形状図

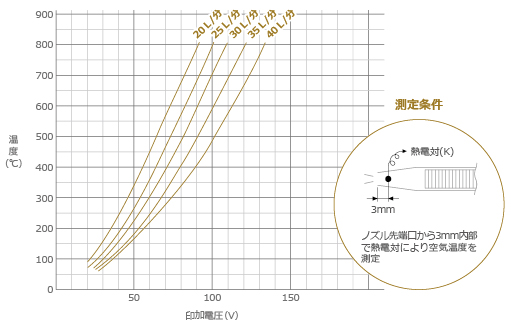

■温度特性

799グラフ

※温度特性はグラフ右図の条件にて測定した参考値です。
「SD-Ⅱ-1 型No.799」 印刷用PDFはこちら

SD-Ⅱ-1型 No.800

SD-2-1画像 ノズル形状
ストレート
ノンフレームトーチ
定格(電圧・出力) 100V 500W
200V 2KW
最高使用温度 800℃
抵抗値 20Ω
使用気体圧力 0.2MPa(2kgf/㎝2)以下
適合流量 20L~50L/分
商品コード SD210
使用温度がMAX800℃を超えないように、エアーの流量、または電圧を調整してご使用ください。

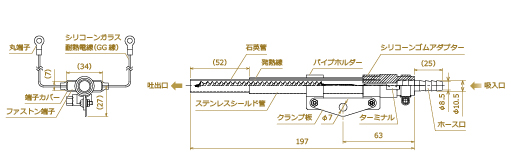

800形状図

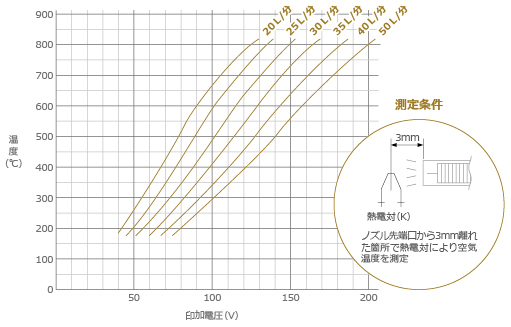

■温度特性

800グラフ

※温度特性はグラフ右図の条件にて測定した参考値です。
「SD-Ⅱ-1 型No.800」 印刷用PDFはこちら

SD-Ⅱ-1型 No.801

SD-2-1画像 ノズル形状
平形
定格(電圧・出力) 100V 500W
200V 2KW
最高使用温度 800℃
抵抗値 20Ω
使用気体圧力 0.2MPa(2kgf/㎝2)以下
適合流量 20L~40L/分
商品コード SD211
使用温度がMAX800℃を超えないように、エアーの流量、または電圧を調整してご使用ください。

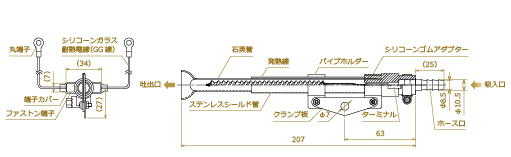

801形状図

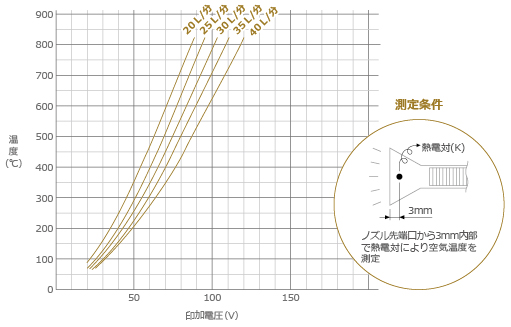

■温度特性

801グラフ

※温度特性はグラフ右図の条件にて測定した参考値です。
「SD-Ⅱ-1 型No.801」 印刷用PDFはこちら

このページの先頭へ

SD-Ⅱ-2型 ノンフレームトーチ

SD-Ⅱ-2型 No.800

SD-2-2画像 ノズル形状

ノズル形状

定格(電圧・容量) 200V 3.3KW
最高使用温度 800℃
抵抗値 12Ω
使用気体圧力 0.2MPa(2kgf/㎝2)以下
適合流量 20L~200L/分
商品コード SD220
使用温度がMAX800℃を超えないように、エアーの流量、または電圧を調整してご使用ください。

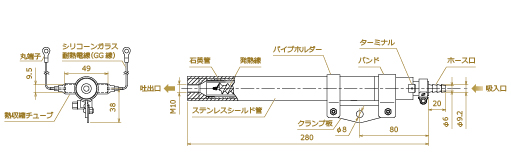

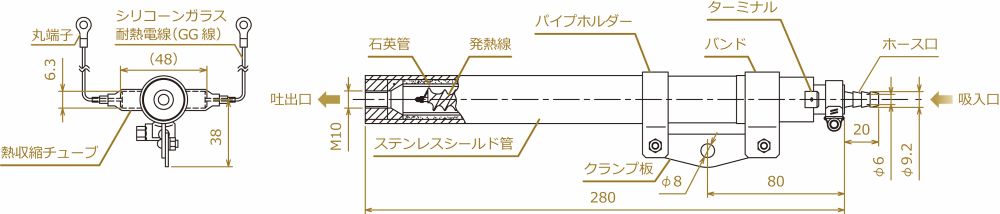

800形状図

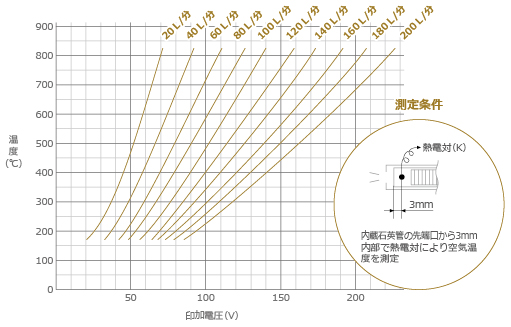

■温度特性

800グラフ

※温度特性はグラフ右図の条件にて測定した参考値です。
「SD-Ⅱ-2 型No.800」 印刷用PDFはこちら
