サミコンポリイミドヒーター【PI型】
常用250℃で使用可能な屈曲性のあるポリイミドヒーターです。ハンダを一切使用していない鉛レスの製品です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > ヒーター・加熱装置 > サミコンポリイミドヒーター > サミコンポリイミドヒーター【PI型】
内部リードタイプ【PI-A1010】

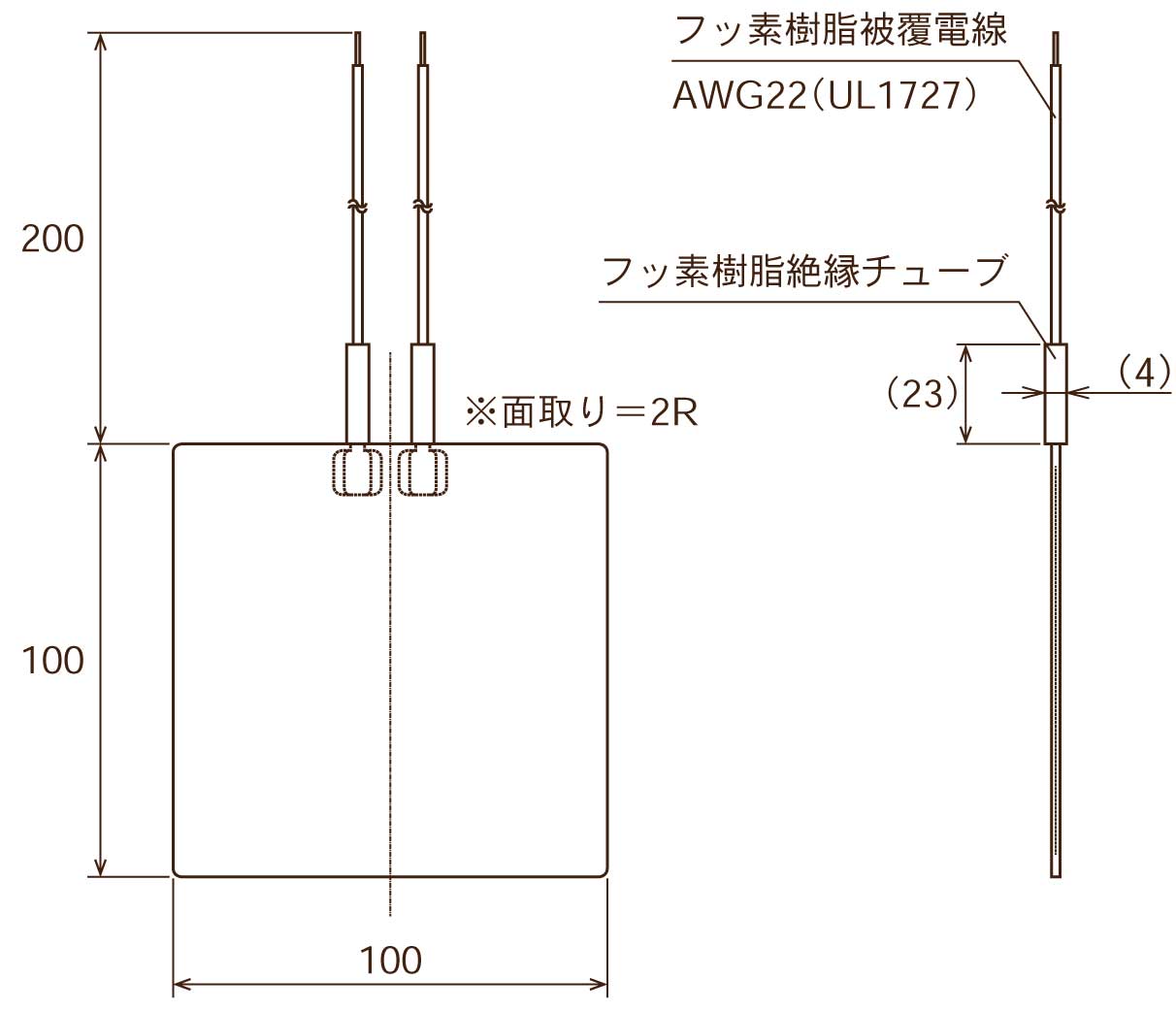

形状
製品仕様
| 電圧・容量 | 100V 100W |
|---|---|
| 商品コード | PI-A1010 |
標準仕様
| ヒーター表面温度 | 常用250℃（あくまでも目安であり実際の使用環境により使用できる温度は変わります） |
|---|---|
| 電圧 | 100V～200V |
| 電力密度 | ①静止空気中に吊るした場合：1.0w/cm2最大 ②被加熱物に密着させた場合：1.5w/cm2最大 |
| 絶縁抵抗 | DC500Vメガで100MΩ以上 |
| 厚さ | 0.2mm以下(リード接続部を除く) |
| 製作可能寸法 | 20×20mm ～ 300×300mm（仕様によっては他の寸法も製作可能です） |
※その他の仕様は弊社営業担当にご相談ください。
外部リードタイプ【PI-B1010】

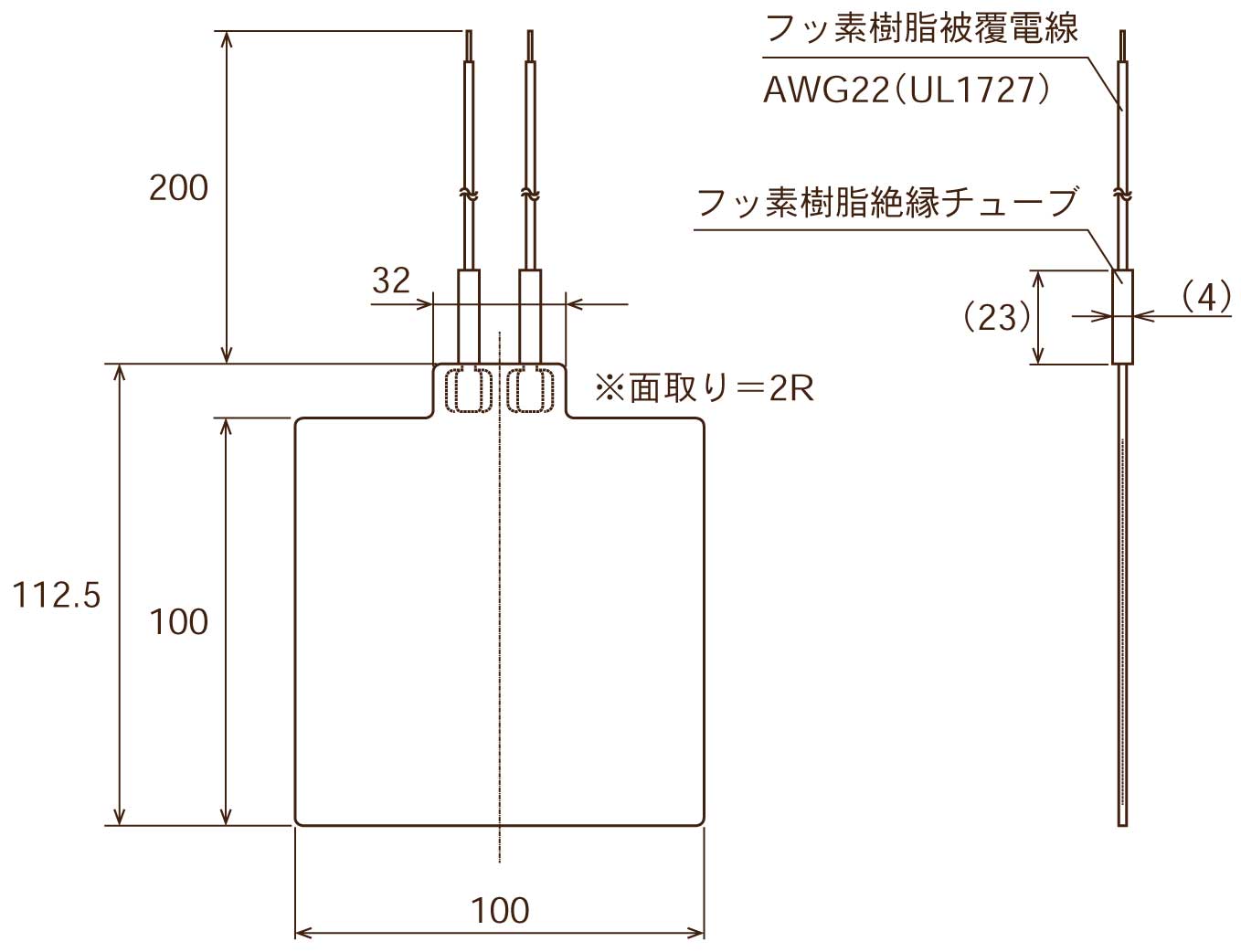

形状
製品仕様
| 電圧・容量 | 100V 100W |
|---|---|
| 商品コード | PI-B1010 |
標準仕様
| ヒーター表面温度 | 常用250℃（あくまでも目安であり実際の使用環境により使用できる温度は変わります） |
|---|---|
| 電圧 | 100V～200V |
| 電力密度 | ①静止空気中に吊るした場合：1.0w/cm2最大 ②被加熱物に密着させた場合：1.5w/cm2最大 |
| 絶縁抵抗 | DC500Vメガで100MΩ以上 |
| 厚さ | 0.2mm以下(リード接続部を除く) |
| 製作可能寸法 | 20×20mm ～ 300×300mm（仕様によっては他の寸法も製作可能です） |
※その他の仕様は弊社営業担当にご相談ください。
使用上の注意
警告
当製品は取扱いを誤ると感電や火災などの事故を引き起こすこともありますので、使用時には下記事項を厳守して ください。
【発火注意】
●定格以上の電圧では絶対に使用しないでください。
●防爆構造ではありませんので、引火性のある雰囲気では使用しないでください。
●可燃物を近づけないでください。
【感電注意】
●ヒーター表面およびリード線は、傷等をつけないでください。
●屋内専用で防水構造ではありません。ヒーターに水、液体、蒸気などがかからないようにしてください。
【高温注意】
●使用中、使用直後はヒーターおよびその周辺機器は高温になっておりますので、十分冷えるまで触れないでください。
使用上の注意
下記の取扱事項を守れない場合、製品の損傷等を引き起こす可能性がありますので十分注意してください。
【一般】
●製品の仕様限度以上の温度では、使用しないでください。必ず温度制御して適切な温度で使用してください。
●お客様ご自身での修理・改造・分解はしないでください。
●腐食性雰囲気、高湿度雰囲気では使用しないでください。
●リード線は、無理に曲げたり、引っ張ったりしないでください。
●ヒーターは折り曲げたりしないでください。
●煙が出ている、変なにおいがするなど、異常がある場合はすぐにヒーターの使用を停止してください。
●保管する際は、直射日光の当たらない、清潔で乾燥した場所に保管してください。
● 被加熱物への密着度合が低いと、異常高温となり、早期断線の原因となります。
● 被加熱物へ接着してご使用の場合は弊社営業担当にご相談ください。
● リード線の接合部は外的な力(引っ張り、曲げ等)に特に弱いのでご注意ください。
● ヒーターを重ねて使用しないでください。
