プラグヒーター

プラグヒーターには、水用・油用・洗浄液用があり、加熱槽の側面などに挿入口を設けて差し込み、ねじ止めするだけで使用することができます。

特長

  • 槽に入った液体を直接加熱するヒーターです。
  • 水加熱用シース材は銅製ニッケルメッキ仕上げ、SUS316L製、SUS304製が
    あります。
  • 油加熱用シース材は鉄製ニッケルメッキ仕上げ、SUS316L製、SUS304製が
    あります。
  • 超音波洗浄液加熱用シース材はSUS304製があります。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

使用上の注意

  • 管用平行めねじＧ（ＰＦ）をご使用ください。Ｒｐ（ＰＳ）とは寸法の許容差が違うため、組み合わせはできません。
  • リード線には耐熱電線を使用し、先端部は圧着端子でカシメてからプラグ端子に確実に取付けてください。
  • 発熱部はスケール(水垢、炭化物)が付着しますので、定期的に点検し、清掃してから使用してください。
  • 発熱部を空気中に露出させないでください。空焼きは早期断線するばかりでなく火災の原因になります。

このページの先頭へ

水加熱用　HP型プラグヒーター（シース材質：銅パイプニッケルメッキ仕上げ）

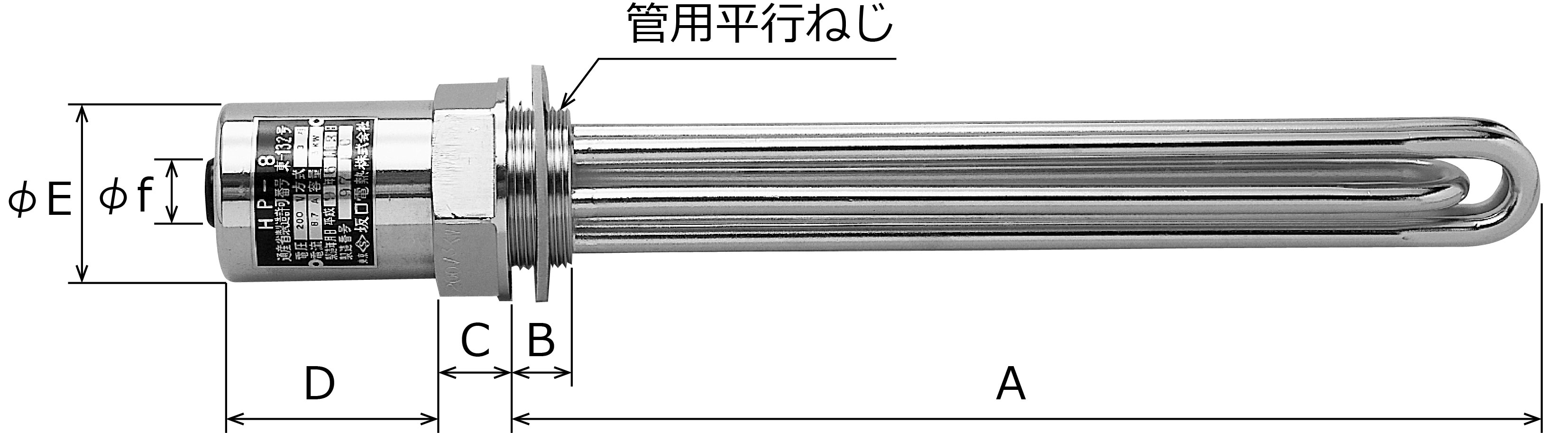

形状

HP型プラグヒーター画像

  • ナットは別売りになります

標準仕様

(単位 mm)
商品コード電圧容量管用平行ねじＡＢＣＤφＥφf
HP1 単相 100 / 200 V 1kw G11/4 200 25 22 60 φ47.3 φ12
HP2 単相 100 / 200 V 2kw G11/4 250
HP3 単相 100 / 200 V 3kw G11/4 430
HP6 単相 / 三相 200 V 1kw G11/2 200 18 21 60.7 φ52 φ12
HP7 単相 / 三相 200 V 2kw G11/2 250
HP8 単相 / 三相 200 V 3kw G11/2 300
HP9 単相 / 三相 200 V 4kw G2 350 21 23 67 φ68 φ16
HP10 単相 / 三相 200 V 5kw G2 400
HP11 単相 / 三相 200 V 6kw G2 500
HP12 単相 / 三相 200 V 10kw G2 650
HP13 単相 / 三相 200 V 15kw G2 800

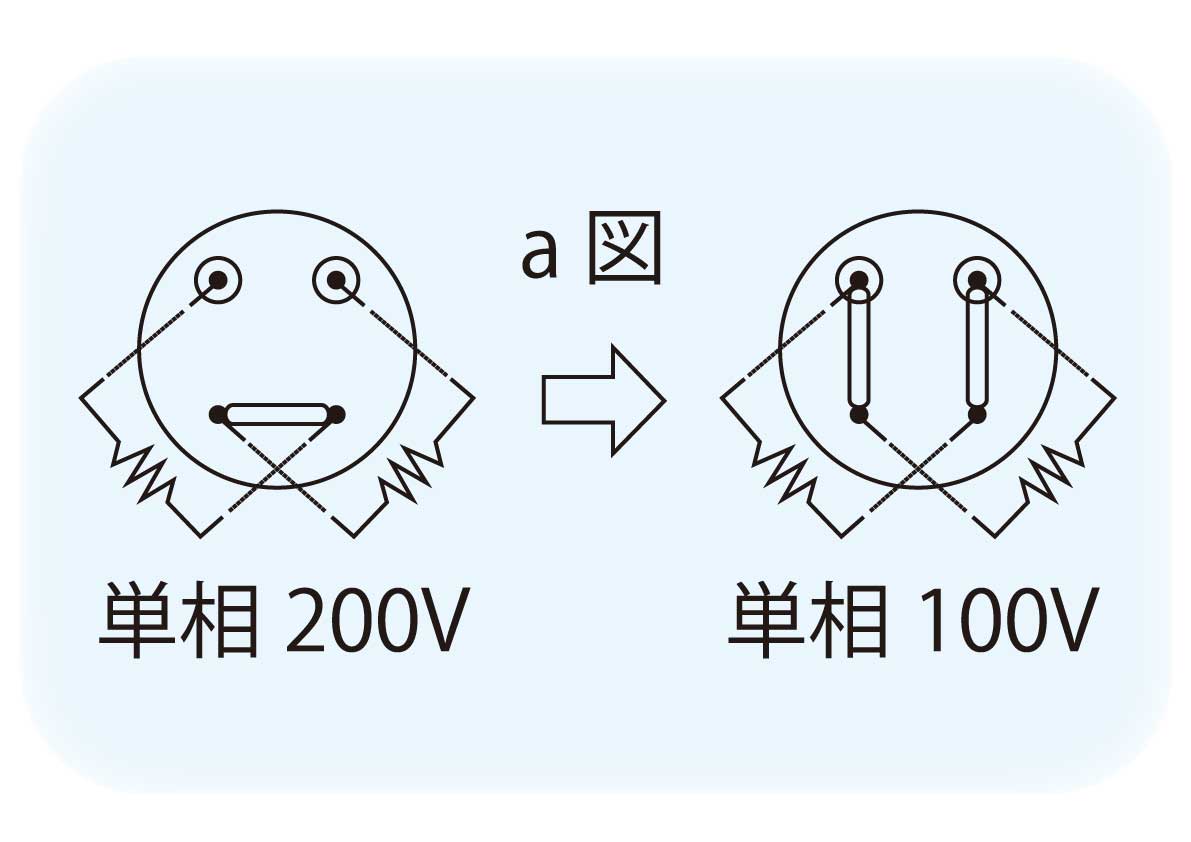

・HP1~HP3は出荷時200Vで結線しています。100Vでご使用の場合は、付属の短絡バーをご使用ください(a図参照)。

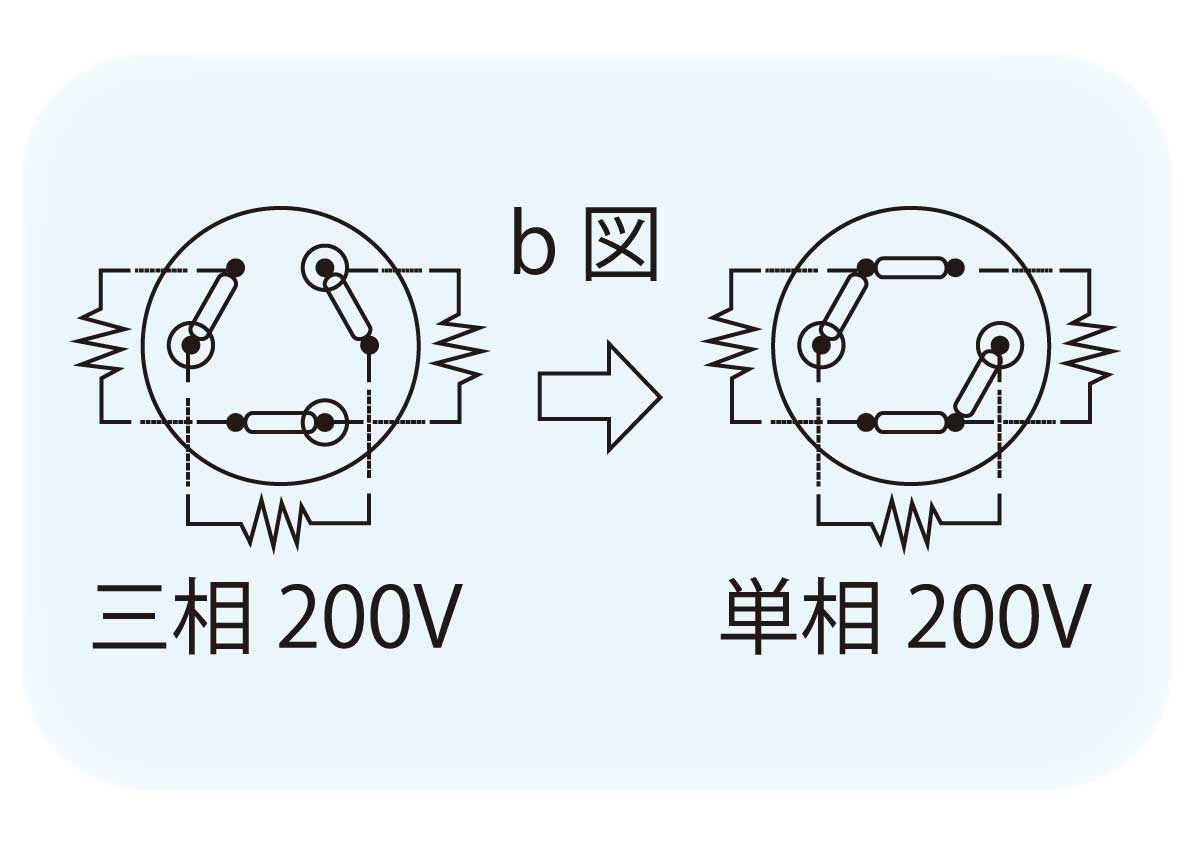

・HP6～HP13は出荷時三相200Vで結線しています。単相200Vでご使用の場合は付属の短絡バーをご使用ください(b図参照)。

結線図

HP型プラグヒーター画像　HP型プラグヒーター画像

このページの先頭へ

油加熱用　OP型プラグヒーター（シース材質：鉄パイプニッケルメッキ仕上げ）

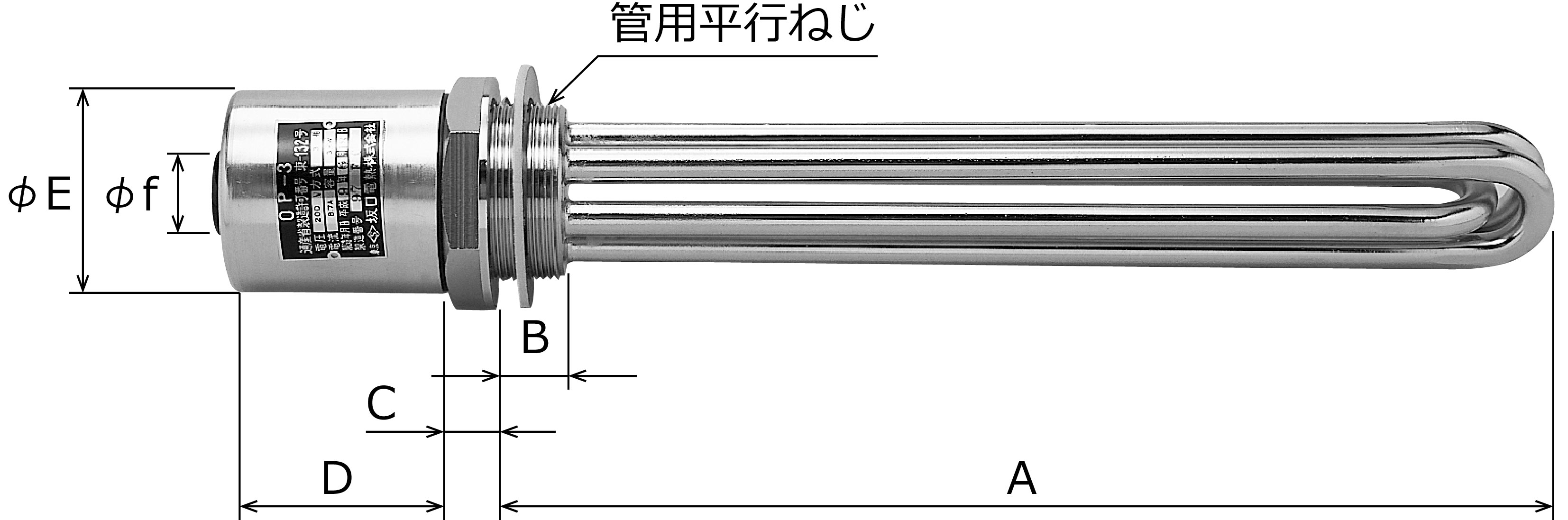

形状

油加熱用　OP型プラグヒーター

  • ナットは別売りになります

標準仕様

(単位 mm)
商品コード電圧容量管用平行ねじＡＢＣＤφＥφf
OP1 単相 / 三相 200 V 1kw G11/2 250 23 15 60.7 φ52 φ12
OP2 単相 / 三相 200 V 2kw G2 300 67 φ68 φ16
OP3 単相 / 三相 200 V 3kw G2 350
OP4 単相 / 三相 200 V 4kw G2 450
OP5 単相 / 三相 200 V 5kw G2 600
OP6 単相 / 三相 200 V 6kw G2 750

・出荷時は三相200Vで結線しています。単相200Vでご使用の場合は付属の短絡バーをご使用ください。(b図参照)

結線図

　HP型プラグヒーター画像

このページの先頭へ

油・水加熱用　SOP型プラグヒーター（プラグ部材質：SUS304製、シース材質：SUS316L製）

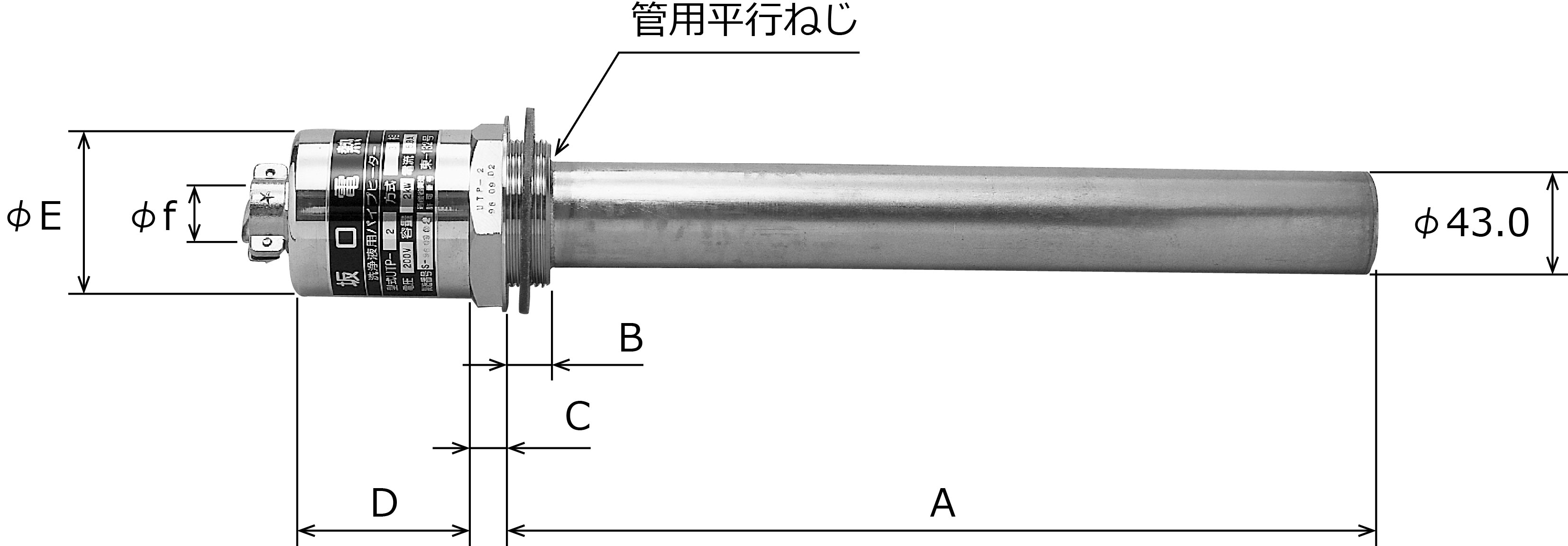

形状

SOP型プラグヒーター寸法図

  • ナットは別売りになります

標準仕様

(単位 mm)
商品コード電圧容量管用平行ねじＡＢＣＤφＥφf
SOP1 単相 / 三相 200 V 1kw Ｇ11/2 250 23 15 60.7 φ52 φ12
SOP2 単相 / 三相 200 V 2kw Ｇ２ 300 23 15 67 φ68 φ16
SOP3 単相 / 三相 200 V 3kw Ｇ２ 350
SOP4 単相 / 三相 200 V 4kw Ｇ２ 450
SOP5 単相 / 三相 200 V 5kw Ｇ２ 600
SOP6 単相 / 三相 200 V 6kw Ｇ２ 750

・出荷時は三相200Vで結線しています。単相200Vでご使用の場合は付属の短絡バーをご使用ください。(b図参照)

結線図

　HP型プラグヒーター画像

このページの先頭へ

洗浄液加熱用　TP型プラグヒーター（シース材質：SUS304製）

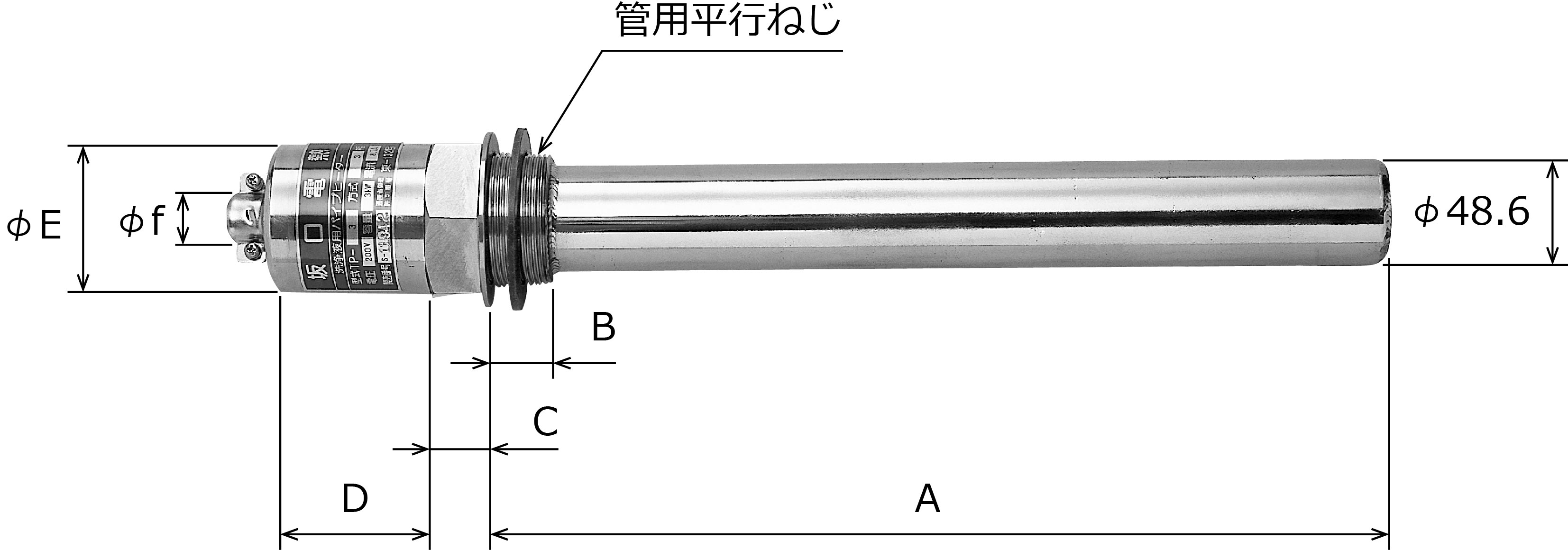

形状

TPプラグヒーター寸法図

  • ナットは別売りになります

標準仕様

(単位 mm)
商品コード電圧容量管用平行ねじＡＢＣＤφＥφf
TP1 三相 200 V 1kw G2 300 27 27 67 φ67 φ19
TP2 三相 200 V 2kw G2 350
TP3 三相 200 V 3kw G2 400
TP4 三相 200 V 4kw G2 500
TP5 三相 200 V 5kw G2 650
TP6 三相 200 V 6kw G2 780

このページの先頭へ

超音波洗浄液加熱用　UTP型プラグヒーター（シース材質：SUS304製）

UTP型プラグヒーターは、超音波洗浄の際に生じる振動に耐えられるように、ヒーター内部を固定化して耐久性を保持しています。

形状

TPプラグヒーター寸法図

  • ナットは別売りになります

仕様　［全品受注生産］

(単位 mm)
商品コード電圧容量管用平行ねじＡＢＣＤφＥφf
UTP1 三相 200 V 1kw G2 300 17 14.5 67 φ67 φ19
UTP2 三相 200 V 2kw G2 350
UTP3 三相 200 V 3kw G2 400
UTP4 三相 200 V 4kw G2 500
UTP5 三相 200 V 5kw G2 650
UTP6 三相 200 V 6kw G2 780
