ステンレス板フランジヒーター
センサー保護管付、ＪＩＳ規格のフランジを使用しています。
耐久性に優れ、長寿命で水加熱に最適です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > ヒーター・加熱装置 > シースヒーター > ステンレス板フランジヒーター

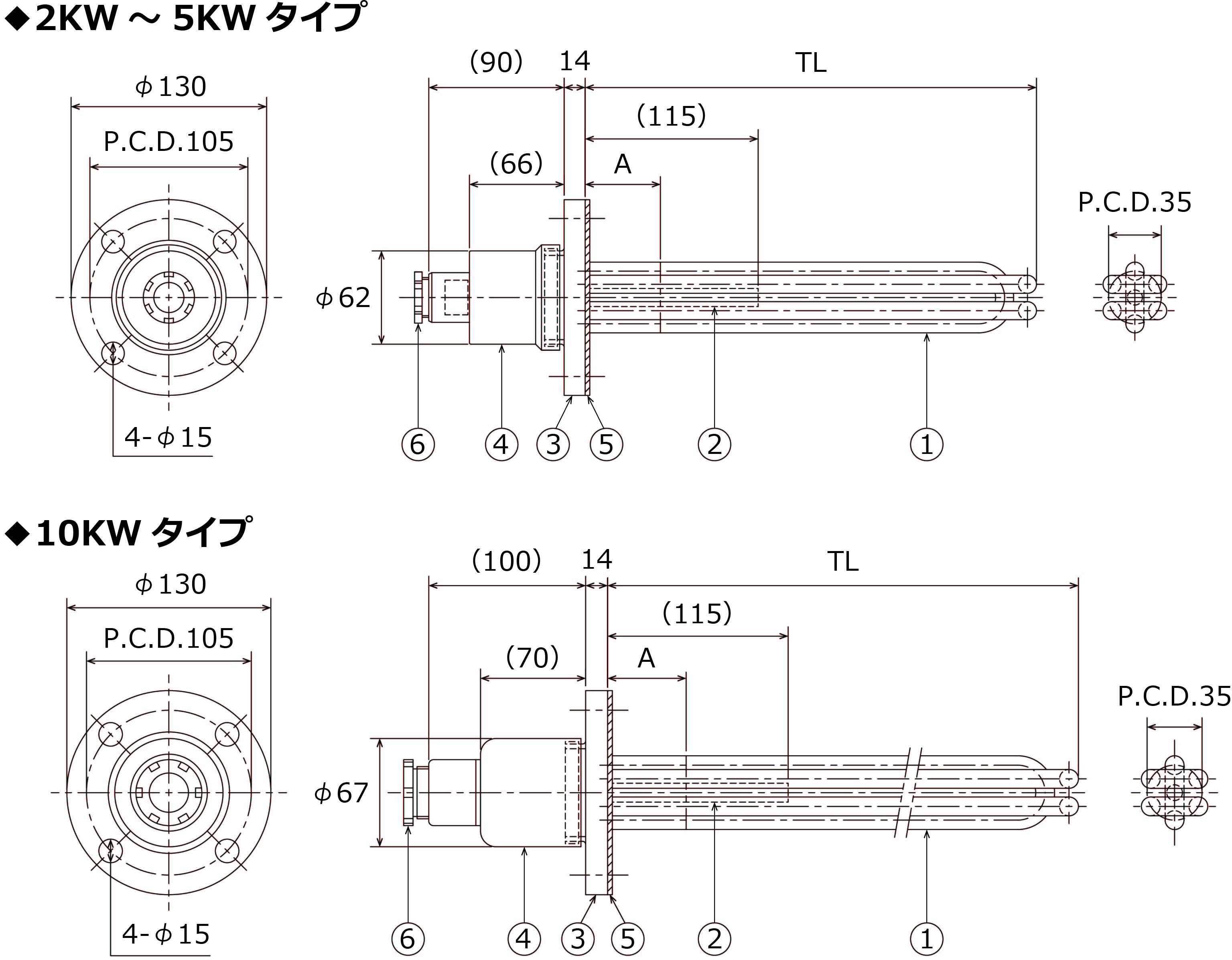

形状
| 品番 | 品名 | 材料 | 数量 | 備考 |
|---|---|---|---|---|
| ① | シースヒーター | SUS316L | 3 | φ12（酸洗い） |
| ② | 保護管 | SUS316L | 1 | φ12×10（酸洗い） |
| ③ | フランジ | SUS304 | 1 | JIS 5K 50A（酸洗い） |
| ④ | ベークキャップ | ベークライト | 1 | 2KW～5KWタイプ |
| アルミキャップ | アルミ | 1 | 10KWタイプ | |
| ⑤ | パッキン | ― | 1 | ノンアスシート |
| ⑥ | 締付グランド | BSニッケルメッキ | 1 | G3/4（2KW～5KWタイプ） |
| G1（10KWタイプ） |
標準仕様
| 定格電圧 | 容量 （±10%） | ワット密度 | 発熱全長 （TL） | 非発熱部 （A） | ヒーター 外径/本数 | 使用温度 （MAX） | 耐電圧 | 絶縁抵抗 | 商品コード |
|---|---|---|---|---|---|---|---|---|---|
| 三相 200V | 2KW | 約4.6 W/cm2 |
250mm | （50）mm | φ12×3 | 100℃ | AC1500V／1分間 | DC500V絶縁計にて20MΩ以上 | OF320（※） |
| 三相 200V | 3KW | 約5.4 W/cm2 |
300mm | （50）mm | φ12×3 | 100℃ | AC1500V／1分間 | DC500V絶縁計にて20MΩ以上 | OF330 |
| 三相 200V | 5KW | 約6.4 W/cm2 |
400mm | （50）mm | φ12×3 | 100℃ | AC1500V／1分間 | DC500V絶縁計にて20MΩ以上 | OF350 |
| 三相 200V | 10KW | 約7.4 W/cm2 |
650mm | （50）mm | φ12×3 | 100℃ | AC1500V／1分間 | DC500V絶縁計にて20MΩ以上 | OF3100 |
（※）は受注生産品
