ストレート・Ｕ字ヒーター

ヒーターの両端に端子を取付けたストレートタイプのものから、ブッシングを取付けてU字型、M字型に曲げ加工したヒーターまで、多数取り揃えています。

特長

液体、気体、金属など幅広い用途でお使い頂けます。

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

使用上の注意
ストレートヒーター（シース材質：SUS304製）
U字ヒーター（シース材質：SUS304製）
M字ヒーター（シース材質：SUS304製）
U字ヒーター（シース材質：インコロイ製）

使用上の注意

ヒーター通電中または通電終了直後は高温なので、手で触れると危険です。
定格電圧以上での使用はしないでください。
空焼き使用する場合は、電圧制御または表面温度制御にて温度管理し、使用してください。
※印のU字ヒーター(液体加熱用)は、発熱部にスケール(水垢、炭化物)が付着しますので、定期的に点検し、清掃してから使用してください。

このページの先頭へ

ストレートヒーター（シース材質：SUS304製）

形状

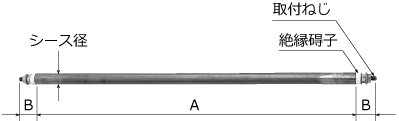

ストレートヒーター寸法図

標準仕様

(単位 mm)
商品コード	電圧	容量	Ａ	B	シース径	取付ねじ
STH90751	100V	300w	750	20	φ9	M4
STH00551	100V	1kw	550	20	φ10	M4
STH00552	200V	1kw	550	20	φ10	M4
STH20201	100V	200w	200	23	φ12	M5
STH20301	100V	300w	300	23	φ12	M5
STH20351	100V	300w	350	23	φ12	M5
STH20601	100V	400w	600	23	φ12	M5
STH20801	200V	1kw	800	23	φ12	M5
STH21001	100V	300w	1000	23	φ12	M5
STH21201	100V	500w	1200	23	φ12	M5
STH21501	100V	500w	1500	23	φ12	M5
STH4035Y※	116V	1kw	350	23	φ14.5	M5
STH40352	200V	1kw	350	23	φ14.5	M5
STH40702	200V	2kw	700	23	φ14.5	M5
STH60601▲	100V	400w	600	23	φ16	M5
STH62001※	100V	800w	2000	23	φ16	M5
STH62501▲	100V	800w	2500	23	φ16	M5

※：こちらの製品は受注生産品です。
▲：こちらの製品は在庫なくなり次第受注生産品となります。

このページの先頭へ

U字ヒーター（シース材質：SUS304製）

形状

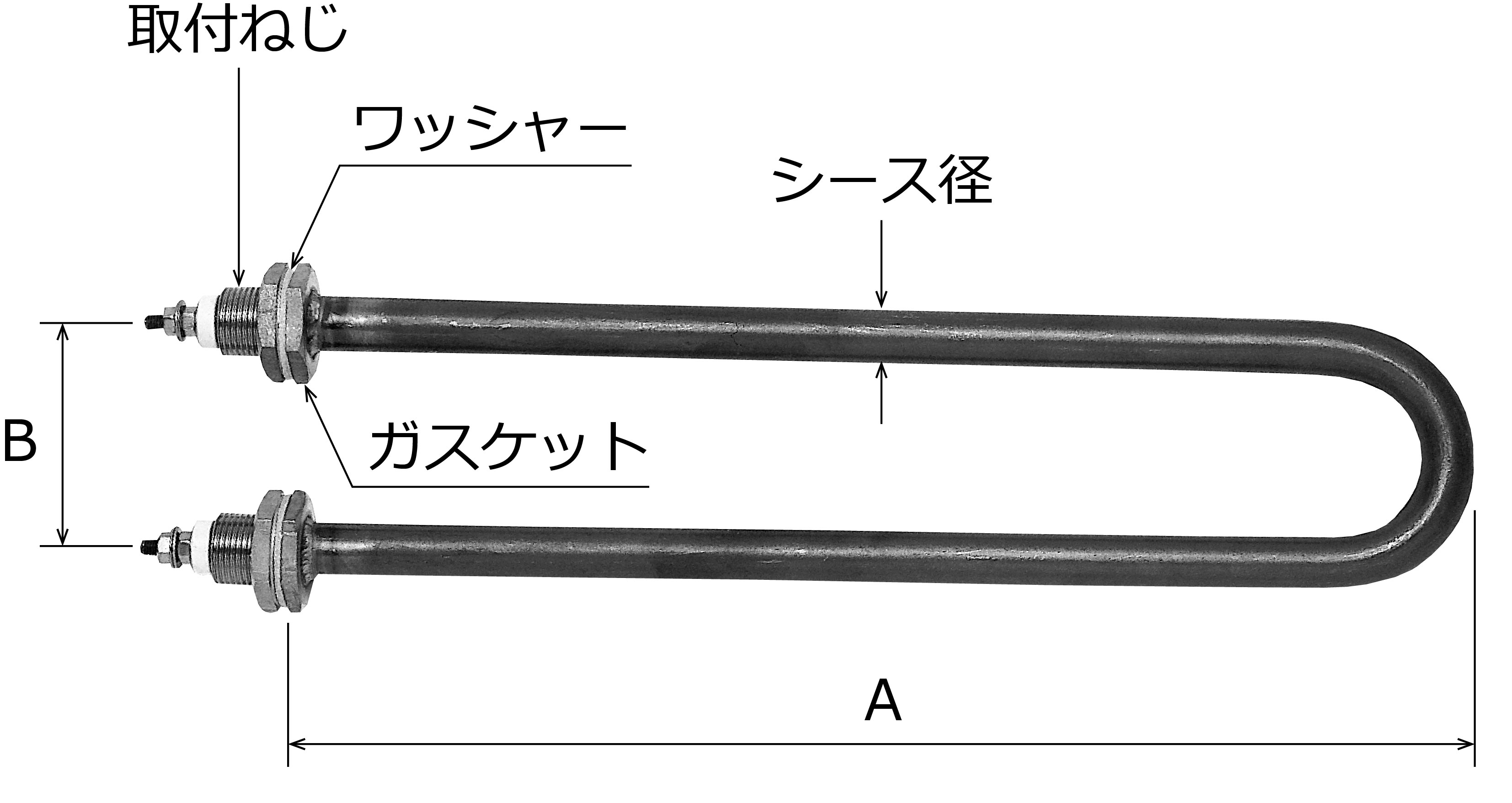

Ｕ字ヒーター　寸法図

標準仕様

(単位 mm)
商品コード	電圧	容量	Ａ	Ｂ	シース径	取付ねじ
SUH15	100v	500w	225	55	φ12	M17
SUH25	200v	500w	225	55	φ12	M17
SUH175	100v	750w	265	55	φ12	M17
SUH275	200v	750w	265	55	φ12	M17
SUH110	100v	1kw	315	55	φ12	M17
SUH210	200v	1kw	315	55	φ12	M17
SUH115^※	100v	1.5kw	305	60	φ12	M17
SUH215^※	200v	1.5kw	305	60	φ12	M17
SUH220^※	200v	2kw	310	60	φ15	M20

※：こちらの製品は液体加熱専用です。

このページの先頭へ

M字ヒーター（シース材質：SUS304製）

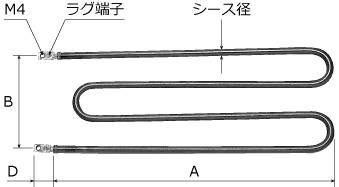

形状

標準仕様

(単位 mm)
商品コード	電圧	容量	A	B	D	シース径
MTH1030	100 V	300w	180	90	21	φ7
MTH1050	100 V	500w	250	90	21	φ7

このページの先頭へ

U字ヒーター（シース材質：インコロイ製）

形状

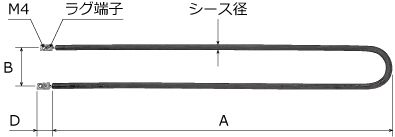

インコロイＵ字ヒーター　寸法図

標準仕様

(単位 mm)
商品コード	電圧	容量	A	B	D	シース径
CRNE105★	100 V	500w	300	45	20	φ7
CRNE110★	100 V	1kw	400
CRNE203	200 V	333w	300
CRNE210	200 V	1kw	400

※クレーン用ヒーターのエレメントとしてもお使いいただけます。
★：こちらの製品は、在庫なくなり次第販売終了品です。
