坂口スペースヒーター
スペースヒーターは、絶縁層に耐熱マイカ板を使用し、高温耐熱ニッケルクロムリボン線を配線したヒーターです。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > ヒーター・加熱装置 > スペースヒーター > 坂口スペースヒーター
スペースヒーター（端子式）

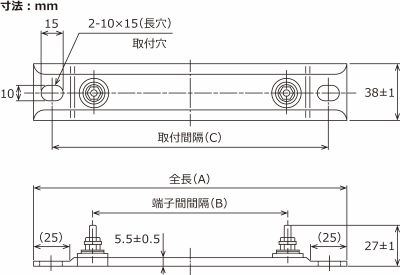

形状
標準仕様
| 全長 (mm) | 取り付け間隔 (mm) | 端子間ピッチ (mm) | 電圧 (V) | 容量 (W) | ワット 密度(W/㎠) | 商品コード |
|---|---|---|---|---|---|---|
| 210 | 185 | 128 | 100 | 50 | 1.3 | SH1050NT |
| 340 | 315 | 258 | 100 | 100 | 1.1 | SH1100NT |
| 340 | 315 | 258 | 100 | 250 | 2.8 | SH1250NT |
| 480 | 455 | 398 | 100 | 375 | 2.7 | SH1375NT |
| 610 | 585 | 528 | 100 | 500 | 2.6 | SH1500NT |
| 210 | 185 | 128 | 200 | 50 | 1.3 | SH2050NT |
| 340 | 315 | 258 | 200 | 100 | 1.1 | SH2100NT |
| 340 | 315 | 258 | 200 | 250 | 2.8 | SH2250NT |
| 480 | 455 | 398 | 200 | 375 | 2.7 | SH2375NT |
| 610 | 585 | 528 | 200 | 500 | 2.6 | SH2500NT |
※上記の規格品の外装には全てボンデ鋼板を使用していますので、ヒーター表面での最高使用温度が300℃を下回るように温度調節してください。
ヒーター表面温度が400℃を超えると、ボンデ鋼板の亜鉛メッキの熱劣化により、地金の錆の発生に至る場合があります。
※ワット密度は目安となります。
スペースヒーター（リード式）
形状
リード式の形状図はPDFをご確認ください。
【PDF】スペースヒーター(リード式) 形状図
標準仕様(PDF)
| 全長 (mm) | 幅 (mm) | 厚さ (mm) | 電圧 (V) | 容量 (W) | ワット 密度(W/㎠) | 商品コード |
|---|---|---|---|---|---|---|
| 275 | 18 | 4 | 100 | 100 | 2.0 | SH1100LT |
| 80 | 34 | 3 | 100 | 120 | 4.4 | SH1120LT |
| 120 | 80 | 4 | 100 | 350 | 3.6 | SH1350LT |
| 90 | 70 | 4 | 100 | 400 | 6.3 | SH1400LT |
| 110 | 90 | 4 | 100 | 600 | 6.1 | SH1600LT |
| 90 | 34 | 3 | 110 | 150 | 4.9 | SH1150LT |
| 50 | 50 | 4 | 120 | 60 | 2.4 | SH1060LT |
| 248 | 25 | 4 | 200 | 250 | 4.0 | SH2250LT |
| 315 | 25 | 4 | 200 | 300 | 3.8 | SH2300LT |
※上記の規格品の外装には全てボンデ鋼板を使用していますので、ヒーター表面での最高使用温度が300℃を下回るように温度調節してください。
ヒーター表面温度が400℃を超えると、ボンデ鋼板の亜鉛メッキの熱劣化により、地金の錆の発生に至る場合があります。
※ワット密度は目安となります。
