ジーマックス ペルチェモジュール(FPH1-12707AC)

熱応力を緩和するGL構造のペルチェモジュールです。

特長

  • フロン等の冷媒を使用しておらず、環境に対する悪影響がありません。
  • 小型・軽量です。
  • 形状が自由に選定でできます。
  • 電流の方向を変えるだけで、冷却のみならず、加熱もできます。
  • 冷却・加熱両機能があるために、常温付近での温度制御ができます。
  • 温度応答性が良いです。(冷却、加熱がスピーディー)
  • 可動部分がないため、ペルチェ自身の振動・騒音がありません。
  • 電気配線のみのため、取り扱いが簡単です。
  • 冷媒のガス漏れ、腐食性液体の漏れ等の心配がなく、保守が容易です。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

使用上の注意

  • ペルチェモジュールをビスで締め付けて使用する場合は、モジュール面に均一に加重が加わるようにし、M4 ビス×2 本、0.2~0.3 N・m のトルクでの締め付けを推奨します。
  • ペルチェモジュールの保管は、水漏れや結露の生じる可能性がある場所や、直射日光のあたる場所を避け、保管場所の温度と湿度は、5~35℃、20~75%RHとしてください。
  • 通常の保管形態で1年間以上経過した場合は、使用前にリード線の半田付け性を確認することを推奨します。

形状

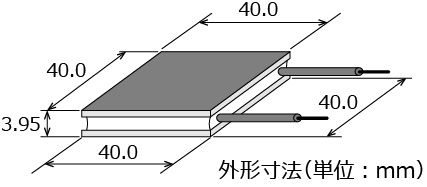

外形寸法
(単位:mm)

標準仕様

(単位 mm)
商品コードImax(A)Vmax(V)△Tmax(℃)Qmax(W)△Tmax(℃)Qmax(W)
Th=27℃Th=50℃
FPH112707AC 6.0 15.7 70 55.6 77 61.0

参考特性

冷却特性
特性(Th=27℃)
Th=27℃

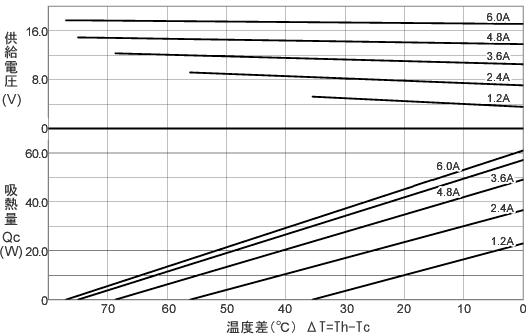

特性(Th=50℃)
Th=50℃
