フッ素樹脂電線

フッ素樹脂電線は、スズメッキ軟銅線にフッ素樹脂を被覆した電線です。
耐薬品性に優れた耐熱電線としてお使いいただけます。

特長

  • ヒーターのリード線としてお使いいただけます。
  • 耐熱性、耐寒性、耐候性、不燃性を必要とする機器の内部配線に最適です。
  • 耐薬品性に優れています。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

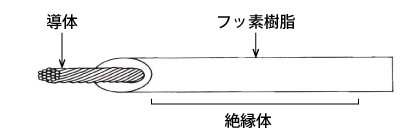

形状

形状 芯線材質:スズメッキ軟銅線
被覆構成:FEP-6F
安全使用温度: 200℃

標準仕様

導体構成絶縁体厚さ
(mm)
標準仕上外径(約)
(mm)
商品コード
断面積
(mm2)
本数/素線径
(mm)
外径
(mm)
100m巻切売
0.5 19/0.18 0.9 0.25 1.4 TEF005 TEF005C
0.75 30/0.18 1.15 0.3 1.75 TEF075 TEF075C
1.25 50/0.18 1.5 0.3 2.1 TEF125 TEF125C
2.0 37/0.26 1.8 0.3 2.4 TEF020 TEF020C
3.5 45/0.32 2.6 0.3 3.2 TEF035 TEF035C
5.5 35/0.45 3.1 0.5 4.1 ※TEFX(受注生産品)
8.0 50/0.45 3.7 0.6 4.9
14.0 88/0.45 4.9 0.7 6.3

安全使用温度200℃

このページの先頭へ

参考特性

 導体構成絶縁体厚さ(mm)編組厚さ(mm)標準仕上外径(約)
(mm)
導体抵抗(20℃標準)
Ω/Km
絶縁抵抗(20℃最小)
/Km
試験電圧(AC)
V/min
許容電流(A)
断面積(mm2)本数/素線径(mm)外径(mm)
GG線 0.5 20/0.18 0.9 0.3 0.2 1.9 38.6 100 1500 4
0.75 30/0.18 1.1 0.4 0.2 2.4 25.8 100 1500 8
1.25 50/0.18 1.5 0.4 0.2 2.7 15.5 100 1500 11
2.0 37/0.26 1.8 0.5 0.2 3.2 9.91 100 1500 14
3.5 45/0.32 2.5 0.6 0.25 4.2 5.38 100 1500 21
5.5 35/0.45 3.1 0.6 0.25 4.8 3.46 90 1500 28
8.0 50/0.45 3.7 0.8 0.25 5.8 2.45 80 1500 42
GG線2芯 0.75 30/0.18 1.1 0.4 0.25 3.1×4.9 25.8 100 1500 5
1.25 50/0.18 1.5 0.4 0.25 3.5×5.8 15.5 100 1500 7
2.0 37/0.26 1.8 0.5 0.3 4.3×7.0 9.91 100 1500 9
LKGB線 0.75 30/0.18 1.1 1.1 0.5 4.3 25.8 100 1500 8
1.25 50/0.18 1.5 1.1 0.5 4.7 15.5 100 1500 11
2.0 37/0.26 1.8 1.1 0.5 5.0 9.91 100 1500 14
3.5 45/0.32 2.5 1.1 0.5 5.7 5.38 100 1500 21
5.5 35/0.45 3.1 1.1 0.5 6.3 3.46 90 1500 28
8.0 50/0.45 3.7 1.1 0.5 6.9 2.45 80 1500 42
14.0 88/0.45 4.9 1.1 0.6 8.3 1.39 60 2000 63
22.0 7/20/0.45 7.0 1.4 0.6 11.0 0.892 70 2000 85
30.0 7/27/0.45 8.1 1.4 0.6 12.1 0.661 60 2000 139
38.0 7/34/0.45 9.1 1.4 0.6 13.1 0.525 50 2500 162
フッ素樹脂線 0.5 19/0.18 0.9 0.25 - 1.4 40.7 1500 2000 7
0.75 30/0.18 1.15 0.3 - 1.75 25.8 1500 2000 10
1.25 50/0.18 1.5 0.3 - 2.1 15.5 1500 2000 15
2.0 37/0.26 1.8 0.3 - 2.4 9.91 1500 2000 20
3.5 45/0.32 2.6 0.3 - 3.2 5.38 1500 2000 31
5.5 35/0.45 3.1 0.3 - 3.7 3.5 1500 2000 42

●許容電流はスズメッキ軟銅線(~150℃)の参考値です。使用条件等により異なります。詳しくは、お問い合わせください。

 導体構成絶縁体厚さ(mm)編組厚さ(mm)標準仕上外径(約)
(mm)
導体抵抗(20℃最大)
Ω/Km
絶縁抵抗(20℃最小)
/Km
試験電圧(AC)
V/min
許容電流(A)
断面積(mm2)本数/素線径(mm)外径(mm)
MKT線 0.75 30/0.18 1.1 0.55 0.25 2.6 160 10 2000 2.0
1.25 50/0.18 1.5 0.55 0.3 3.2 86 10 2000 3.4
2.0 37/0.26 1.8 0.55 0.3 3.5 65 10 2000 5.7
3.5 45/0.32 2.5 0.55 0.3 4.4 30 10 2000 10.0
5.5 35/0.45 3.1 0.55 0.4 5.3 18 10 2000 15.0
8.0 7/7/0.45 3.7 0.55 0.4 5.9 12 10 2000 22.0

■許容電流はニッケル線(~400℃)の参考値です。使用条件等により異なります。詳しくは、お問い合わせください。

 導体構成標準仕上外径(約)(mm)導体抵抗(20℃最大)
Ω/Km
絶縁抵抗(20℃最小)
MΩ/Km
試験電圧(AC)
V/min
許容電流(A)
断面積(mm2)本数/素線径(mm)外径(mm)
CF線 0.3 12/0.18 0.7 1.8±15% 74.0 1.0 1000 2.4
0.5 20/0.18 0.9 2.0±15% 44.4 1.0 1000 4.2
0.75 30/0.18 1.1 2.2±15% 29.6 1.0 1000 6.0
1.25 50/0.18 1.5 2.6±15% 17.8 1.0 1000 10.0
2.0 37/0.26 1.8 3.1±15% 11.1 1.0 1000 16.0
3.5 66/0.26 2.4 3.9±15% 6.3 1.0 1000 29.0

▲許容電流はニッケル覆銅線(28NPC)(~400℃)の参考値です。使用条件等により異なります。詳しくは、お問い合わせください。
