LKGB耐熱電線
LKGB耐熱電線は、スズメッキ軟銅線をシリコーンゴムとガラス繊維で二重被覆した電線です。この電線は高電圧（600V）使用の耐熱電線としてご使用いただけます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 電熱材料・周辺機器他 > 耐熱電線シリーズ > LKGB耐熱電線

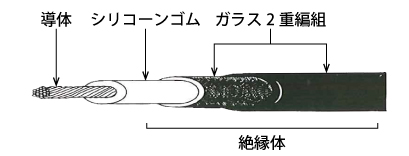

形状
 |
芯線材質： | スズメッキ軟銅線 |
| 被覆構成： | シリコーンゴム ガラス2重編組 |
|
| 安全使用温度： | 180℃ |
標準仕様
| 導体構成 | 絶縁体厚さ (mm) | 編組厚さ (mm) | 標準仕上外径(約) (mm) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| 断面積 (mm2) | 本数/素線径 (mm) | 外径 (mm) | 100m巻 | 切売 | |||
| 0.75 | 30/0.18 | 1.1 | 1.1 | 0.5 | 4.3 | LKGB075 | LKGB075C |
| 1.25 | 50/0.18 | 1.5 | 4.7 | LKGB125 | LKGB125C | ||
| 2.0 | 37/0.26 | 1.8 | 5.0 | LKGB020 | LKGB020C | ||
| 3.5 | 45/0.32 | 2.5 | 5.7 | LKGB035 | LKGB035C | ||
| 5.5 | 35/0.45 | 3.1 | 6.3 | LKGB055 | LKGB055C | ||
| 8.0 | 50/0.45 | 3.7 | 6.9 | LKGB080 | LKGB080C | ||
| 14.0 | 88/0.45 | 4.9 | 1.1 | 0.6 | 8.3 | ※LKGBX(受注生産品) | |
| 22.0 | 7/20/0.45 | 7.0 | 1.4 | 11.0 | |||
| 30.0 | 7/27/0.45 | 8.1 | 12.1 | ||||
| 38.0 | 7/37/0.45 | 9.1 | 13.1 | ||||
参考特性
| 導体構成 | 絶縁体厚さ(mm) | 編組厚さ(mm) | 標準仕上外径(約) (mm) | 導体抵抗（20℃標準） Ω/Km | 絶縁抵抗（20℃最小） MΩ・Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 断面積(mm2) | 本数/素線径(mm) | 外径(mm) | |||||||||
| GG線 | 0.5 | 20/0.18 | 0.9 | 0.3 | 0.2 | 1.9 | 38.6 | 100 | 1500 | ● | 4 |
| 0.75 | 30/0.18 | 1.1 | 0.4 | 0.2 | 2.4 | 25.8 | 100 | 1500 | ● | 8 | |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.2 | 2.7 | 15.5 | 100 | 1500 | ● | 11 | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.2 | 3.2 | 9.91 | 100 | 1500 | ● | 14 | |
| 3.5 | 45/0.32 | 2.5 | 0.6 | 0.25 | 4.2 | 5.38 | 100 | 1500 | ● | 21 | |
| 5.5 | 35/0.45 | 3.1 | 0.6 | 0.25 | 4.8 | 3.46 | 90 | 1500 | ● | 28 | |
| GG線2芯 | 0.75 | 30/0.18 | 1.1 | 0.4 | 0.25 | 3.1×4.9 | 25.8 | 100 | 1500 | ● | 5 |
| 1.25 | 50/0.18 | 1.5 | 0.4 | 0.25 | 3.5×5.8 | 15.5 | 100 | 1500 | ● | 7 | |
| 2.0 | 37/0.26 | 1.8 | 0.5 | 0.3 | 4.3×7.0 | 9.91 | 100 | 1500 | ● | 9 | |
| LKGB線 | 0.75 | 30/0.18 | 1.1 | 1.1 | 0.5 | 4.3 | 25.8 | 100 | 1500 | ● | 8 |
| 1.25 | 50/0.18 | 1.5 | 1.1 | 0.5 | 4.7 | 15.5 | 100 | 1500 | ● | 11 | |
| 2.0 | 37/0.26 | 1.8 | 1.1 | 0.5 | 5.0 | 9.91 | 100 | 1500 | ● | 14 | |
| 3.5 | 45/0.32 | 2.5 | 1.1 | 0.5 | 5.7 | 5.38 | 100 | 1500 | ● | 21 | |
| 5.5 | 35/0.45 | 3.1 | 1.1 | 0.5 | 6.3 | 3.46 | 90 | 1500 | ● | 28 | |
| 8.0 | 50/0.45 | 3.7 | 1.1 | 0.5 | 6.9 | 2.45 | 80 | 1500 | ● | 42 | |
| 14.0 | 88/0.45 | 4.9 | 1.1 | 0.6 | 8.3 | 1.39 | 60 | 2000 | ● | 63 | |
| 22.0 | 7/20/0.45 | 7.0 | 1.4 | 0.6 | 11.0 | 0.892 | 70 | 2000 | ● | 85 | |
| 30.0 | 7/27/0.45 | 8.1 | 1.4 | 0.6 | 12.1 | 0.661 | 60 | 2000 | ● | 139 | |
| 38.0 | 7/34/0.45 | 9.1 | 1.4 | 0.6 | 13.1 | 0.525 | 50 | 2500 | ● | 162 | |
| フッ素樹脂線 | 0.5 | 19/0.18 | 0.9 | 0.25 | - | 1.4 | 40.7 | 1500 | 2000 | ● | 7 |
| 0.75 | 30/0.18 | 1.15 | 0.3 | - | 1.75 | 25.8 | 1500 | 2000 | ● | 10 | |
| 1.25 | 50/0.18 | 1.5 | 0.3 | - | 2.1 | 15.5 | 1500 | 2000 | ● | 15 | |
| 2.0 | 37/0.26 | 1.8 | 0.3 | - | 2.4 | 9.91 | 1500 | 2000 | ● | 20 | |
| 3.5 | 45/0.32 | 2.6 | 0.3 | - | 3.2 | 5.38 | 1500 | 2000 | ● | 31 | |
| 5.5 | 35/0.45 | 3.1 | 0.3 | - | 3.7 | 3.5 | 1500 | 2000 | ● | 42 | |
●許容電流はスズメッキ軟銅線（～150℃）の参考値です。使用条件等により異なります。詳しくは、お問い合わせください。
| 導体構成 | 絶縁体厚さ(mm) | 編組厚さ(mm) | 標準仕上外径(約） (mm) | 導体抵抗（20℃最大） Ω/Km | 絶縁抵抗（20℃最小） MΩ・Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 断面積(mm2) | 本数/素線径(mm) | 外径(mm) | |||||||||
| MKT線 | 0.75 | 30/0.18 | 1.1 | 0.55 | 0.25 | 2.6 | 160 | 10 | 2000 | ■ | 2.0 |
| 1.25 | 50/0.18 | 1.5 | 0.55 | 0.3 | 3.2 | 86 | 10 | 2000 | ■ | 3.4 | |
| 2.0 | 37/0.26 | 1.8 | 0.55 | 0.3 | 3.5 | 65 | 10 | 2000 | ■ | 5.7 | |
| 3.5 | 45/0.32 | 2.5 | 0.55 | 0.3 | 4.4 | 30 | 10 | 2000 | ■ | 10.0 | |
| 5.5 | 35/0.45 | 3.1 | 0.55 | 0.4 | 5.3 | 18 | 10 | 2000 | ■ | 15.0 | |
| 8.0 | 7/7/0.45 | 3.7 | 0.55 | 0.4 | 5.9 | 12 | 10 | 2000 | ■ | 22.0 | |
■許容電流はニッケル線（～400℃）の参考値です。使用条件等により異なります。詳しくは、お問い合わせください。
| 導体構成 | 標準仕上外径(約)(mm) | 導体抵抗（20℃最大） Ω/Km | 絶縁抵抗（20℃最小） MΩ・Km | 試験電圧(AC) V/min | 許容電流(A) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 断面積(mm2) | 本数/素線径(mm) | 外径(mm) | |||||||
| CF線 | 0.3 | 12/0.18 | 0.7 | 1.8±15% | 74.0 | 1.0 | 1000 | ▲ | 2.4 |
| 0.5 | 20/0.18 | 0.9 | 2.0±15% | 44.4 | 1.0 | 1000 | ▲ | 4.2 | |
| 0.75 | 30/0.18 | 1.1 | 2.2±15% | 29.6 | 1.0 | 1000 | ▲ | 6.0 | |
| 1.25 | 50/0.18 | 1.5 | 2.6±15% | 17.8 | 1.0 | 1000 | ▲ | 10.0 | |
| 2.0 | 37/0.26 | 1.8 | 3.1±15% | 11.1 | 1.0 | 1000 | ▲ | 16.0 | |
| 3.5 | 66/0.26 | 2.4 | 3.9±15% | 6.3 | 1.0 | 1000 | ▲ | 29.0 | |
▲許容電流はニッケル覆銅線（28NPC）（～400℃）の参考値です。使用条件等により異なります。詳しくは、お問い合わせください。
