シリコーンゴムキャブタイヤケーブル

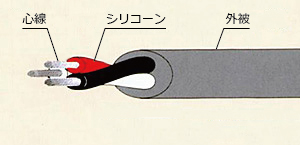

シリコーンゴムキャブタイヤケーブルは、スズメッキ軟銅線にシリコーンゴムを被覆した電線を数本より合わせ、シリコーンゴムで外被をしたケーブルです。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 電熱材料・周辺機器他 > 耐熱電線シリーズ > シリコーンゴムキャブタイヤケーブル
シリコーンゴムキャブタイヤケーブルは、スズメッキ軟銅線にシリコーンゴムを被覆した電線を数本より合わせ、シリコーンゴムで外被をしたケーブルです。
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
導体 | 導体はJIS C 3152(スズメッキ軟銅線)に規定するスズメッキ軟銅線を素線として撚り合わせた撚り線を基準とし、構成は付表の通りです。ニッケルメッキ軟銅線、銀メッキ軟銅線なども導体とすることができます。 |
---|---|
絶縁体 | 導体上にシリコーンゴムを付表の厚さに均一に被覆して絶縁体とします。 |
撚り合わせ | 以上の絶縁電線を2~7本撚り合わせます。 |
識別 | 色別は絶縁体の色によって行い、下記の通りです。 1芯:■黒 2芯:□白 3芯:■赤 4芯:■緑 5芯:■黄 6芯:■茶 7芯:■青 |
外被 | 撚り合わせた上にシリコーンゴムで隙間を埋めるように被覆します。色は灰色を基準とします。 |
導体 | 絶縁体 厚さ (mm) | 仕上外径 3芯 (mm) | 導体抵抗 (Ω/Km) | 絶縁抵抗 (MΩ・Km) | 試験電圧 (V) | 商品コード | ||
---|---|---|---|---|---|---|---|---|
公称 断面積 (mm2) | 構成 本数/素線径 (本/mm) | 外径 (mm) | ||||||
1.25 | 50/0.18 | 1.5 | 1.1 | 11.0 | 15.5 | 100 | 1500 | SRCT-125-3C |
2.0 | 37/0.26 | 1.8 | 1.1 | 11.6 | 9.91 | 100 | 1500 | SRCT-20-3C |
