丸熱板・角熱板各種

丸熱板・角熱板は、熱板の溝に発熱線を挿入し、加熱することで、電熱器や電気炉の発熱部として使うことができます。

特長

  • 使用用途に合わせて規格化されており、多品種用意されています。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

参考資料

各耐火物の参考資料です。
あくまでも一般的なデータですので、成分値や製作時の条件により多少異なります。
あらかじめご了承ください。

参考資料はこちらからご確認ください。
(ダウンロードの場合は、右クリックし「名前を付けてファイルを保存」を選択してください)

このページの先頭へ

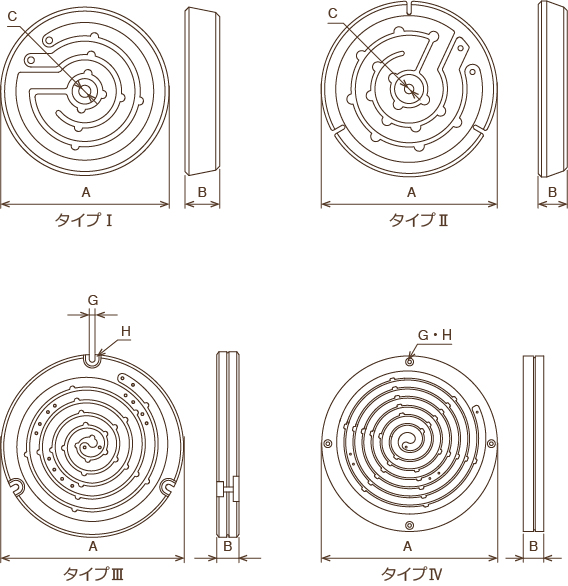

丸熱板

標準仕様

形状
(タイプ別)
品名寸法(mm)商品コード
ABCD
(溝幅)
E
(溝長さ)
F
(使用コイル数)
GH
(固定位置)
タイプⅠ 100W 63 13 4.5 5 約290 1本 CHM100
200W 76 12 5 5 約390 1本 CHM200
タイプⅡ 300W 100 17 5.5 9 約500 1本 CHM300
600W 135 19 6 9 約910 1~2本 CHM600
タイプⅢ 1000W 190 23 10 約1480 1~3本 6 3×P.C.D180 CHM1000
2000W 240 29 12 約2200 1~3本 6.5 4×P.C.D225 CHM2000
3000W 290 34 9 約2200 1~3本 7.5 4×P.C.D280 CHM3000
タイプⅣ 5000W 370 38 11 約3500 1~3本 6 4×P.C.D350 CHM5000

※焼き物なので、実際の寸法値と多少異なる場合がございます。

このページの先頭へ

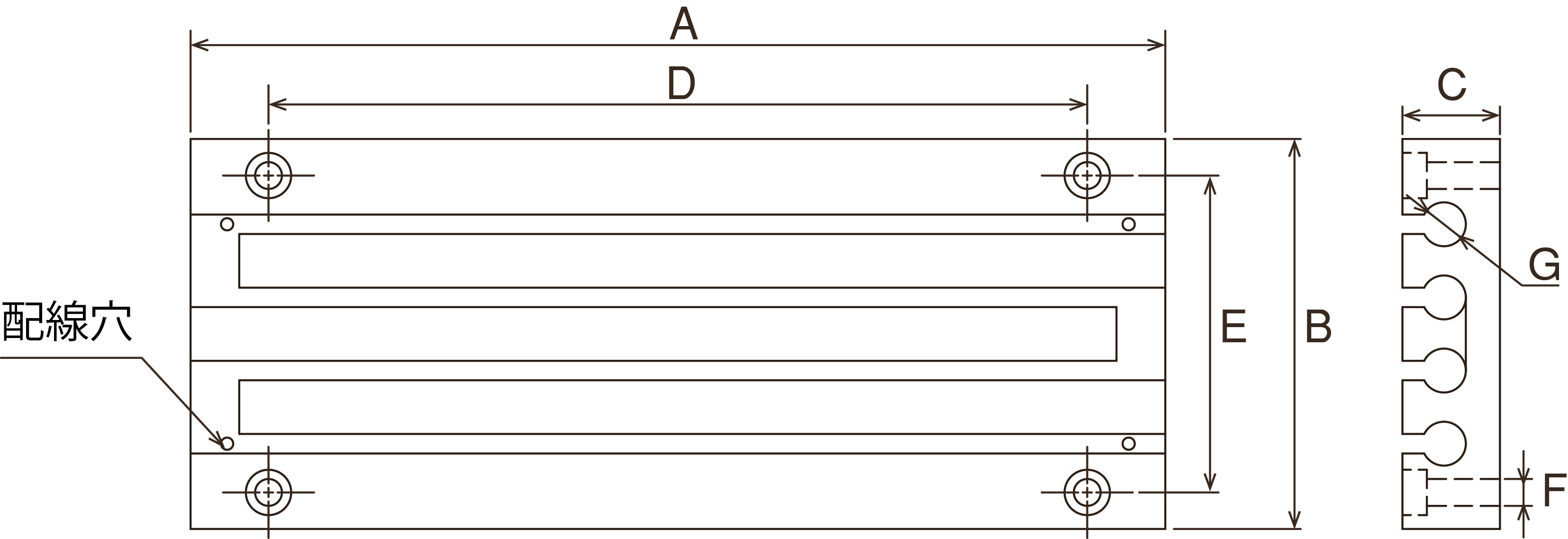

角熱板

標準仕様




品名寸法(mm)配線穴商品コード
ABCDEFG溝数
350W 110 80 15 6 6 なし CHK350
500W 200 80 20 165 65 5.5 9 4 あり CHK500
750W 200 100 20 165 80 5.5 7 6 あり CHK750
1KW 230 120 27 180 100 6.5 9 6 あり CHK1000
1.5KW 200 145 27 155 125 6.5 11 6 あり CHK1500
2KW 275 185 30 225 160 6.5 13 8 あり CHK2000
2KW (6本小) 290 150 28 190 125 6.5 11 6 あり CHK2000S
2KW (正方形) 200 205 30 150 175 6.5 13 8 あり CHKSQ
2.5KW 300 200 30 255 175 6.5 13 8 あり CHK2500
3KW 315 225 32 270 205 6.5 11 10 あり CHK3000
4KW 375 275 35 275 245 6.5 13 10 あり CHK4000
9本溝 305 200 31 250 175 6.5 12 9 あり CHK9DR
12本溝 305 295 42 255 265 6.5 12 12 あり CHK12DR
6本大 315 250 42 255 220 6.5 15 6 あり CHK6DRL
8本大 315 325 42 230 295 6.5 17 8 なし CHK8DRL
8本特大 465 320 52 25 8 なし CHK8DRLL
9本大 380 290 52 16 9 なし CHK9DRL
9本特大 470 425 52 390 385 6.5 27 9 なし CHK9DRLL
10本大 310 380 42 250 340 6.5 16 10 あり CHK10DRL

※焼き物なので、実際の寸法値と多少異なる場合がございます。
