ステアタイト碍子
成形加工、寸法精度、絶縁性、耐熱性に優れているため、幅広い分野で活用されています。
特長
【使用上の注意】
焼物につき、寸法に差異が生じることがあります。
購入された現品をご確認の上、使用してください。
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 電熱材料・周辺機器他 > 絶縁碍子・耐火物各種 > ステアタイト碍子
ステアタイト抵抗用ブッシング- ステアタイト組ブッシング
- ステアタイトH型ブッシング
- ステアタイト円筒台碍子
- ステアタイト円錐台碍子
- ステアタイトヒダ付台碍子
- ステアタイトねじ切碍子（耐熱温度：1000℃）
- ステアタイトターミナルカバー
- ステアタイトR碍子
- ムライトセラミック
- 使用上の注意

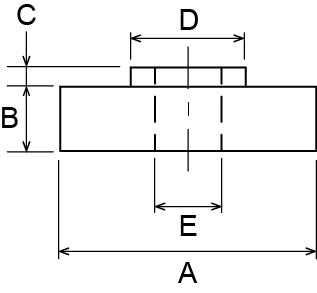

ステアタイト抵抗用ブッシング
| 品名 | A | B | C | D | E | 商品コード |
|---|---|---|---|---|---|---|
| BC10 | 10 | 2.3 | 1.5 | 5.2 | 3 | BC10 |
| BC20 | 20 | 5 | 1.5 | 9 | 5.2 | BC20 |

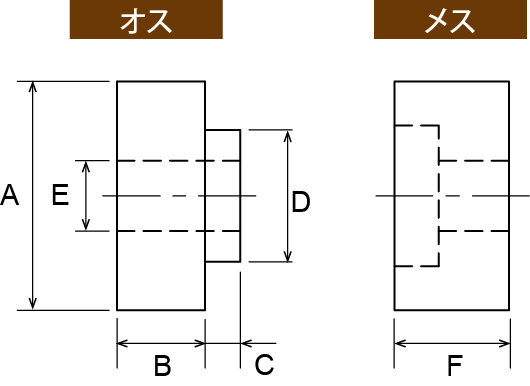

ステアタイト組ブッシング
| 品名 | A | B | C | D | E | F | 商品コード(オス) | 商品コード(メス) |
|---|---|---|---|---|---|---|---|---|
| BB12 | 12 | 4 | 2 | 5.3 | 3.1 | 5 | BB12M | BB12W |
| BB14 | 14 | 6 | 2.5 | 8.5 | 4.1 | 7 | BB14M | BB14W |
| BB16 | 16 | 5 | 2 | 8.5 | 5.1 | 5 | BB16M | BB16W |
| BB20A | 20 | 6.5 | 4 | 13 | 7 | 10 | BB20AM | BB20AW |

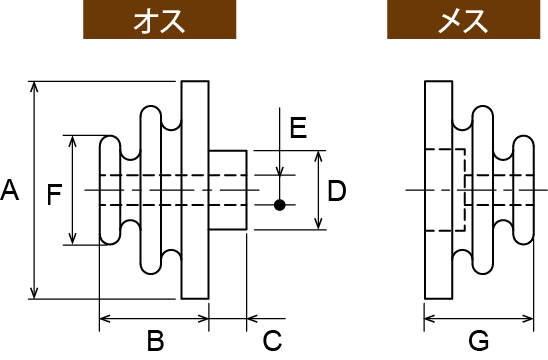

ステアタイトH型ブッシング
| 品名 | A | B | C | D | E | F | G | 商品コード(オス) | 商品コード(メス) |
|---|---|---|---|---|---|---|---|---|---|
| BA20 | 20 | 15 | 4 | 9.5 | 5.1 | 15 | 15 | BA20M | BA20W |
| BA23 | 23 | 19 | 4.5 | 12 | 5.2 | 16 | 19 | BA23M | BA23W |
| BA30 | 30 | 20 | 5.5 | 12 | 5.5 | 20 | 20 | BA30M | BA30W |
| BA40 | 40 | 20 | 6.5 | 13.5 | 5.5 | 20 | 20 | BA40M | BA40W |

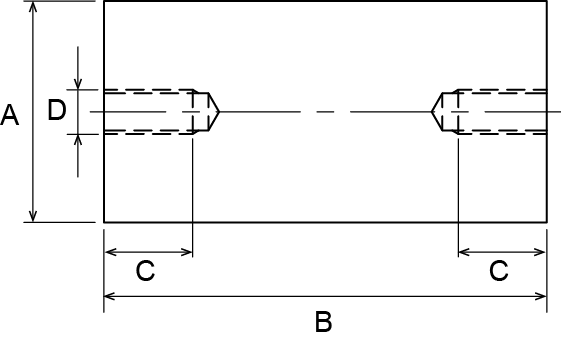

ステアタイト円筒台碍子
| 品名 | A | B | C | D | 商品コード |
|---|---|---|---|---|---|
| SA102 | 10 | 20 | 5 | M3 | SA102 |
| SA152 | 15 | 20 | 5 | M4 | SA152 |
| SA153 | 15 | 30 | 8 | M4 | SA153 |
| SA202 | 20 | 20 | 5 | M5 | SA202 |
| SA203 | 20 | 30 | 10 | M5 | SA203 |
| SA204 | 20 | 40 | 10 | M5 | SA204 |
| SA255 | 25 | 50 | 10 | M5 | SA255 |

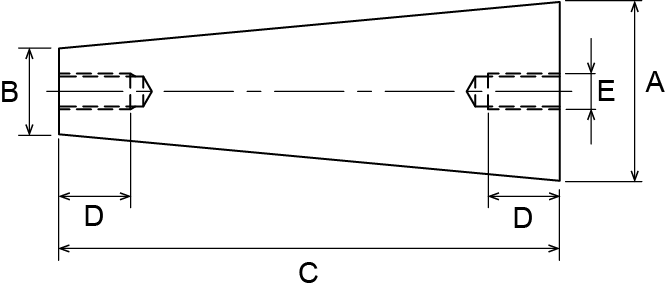

ステアタイト円錐台碍子
| 品名 | A | B | C | D | E | 商品コード |
|---|---|---|---|---|---|---|
| SB253 | 25 | 12 | 30 | 8 | M4 | SB253 |
| SB255 | 25 | 12 | 50 | 10 | M4 | SB255 |
| SB257 | 25 | 12 | 70 | 10 | M5 | SB257 |

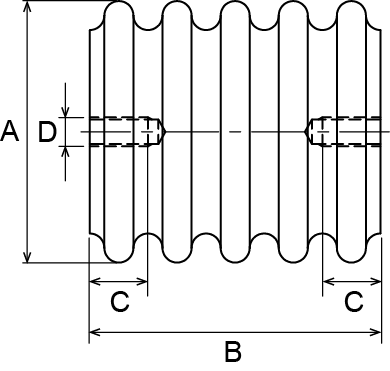

ステアタイトヒダ付台碍子
| 品名 | A | B | C | D | ヒダ | 商品コード |
|---|---|---|---|---|---|---|
| SC303 | 30 | 30 | 8 | M4 | 5 | SC303 |
| SC353 | 35 | 30 | 8 | M4 | 4 | SC353 |
| SC455 | 45 | 50 | 10 | M5 | 4 | SC455 |

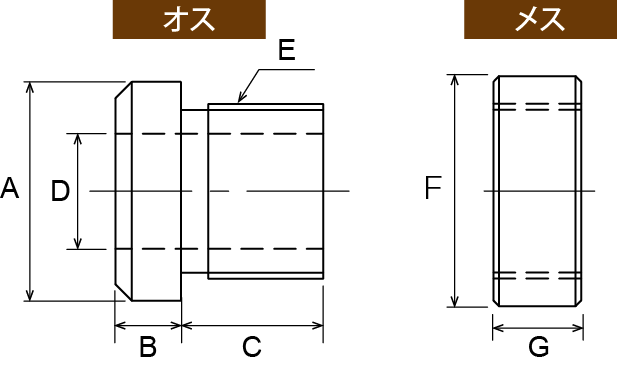

ステアタイトねじ切碍子（耐熱温度：1000℃）
| 品名 | A | B | C | D | E | F | G | 商品コード |
|---|---|---|---|---|---|---|---|---|
| M16 | 20 | 6 | 13 | 10.5 | M16 | 21 | 8 | M16 |
| M18 | 22 | 8 | 15 | 12.5 | M18 | 22 | 8 | M18 |

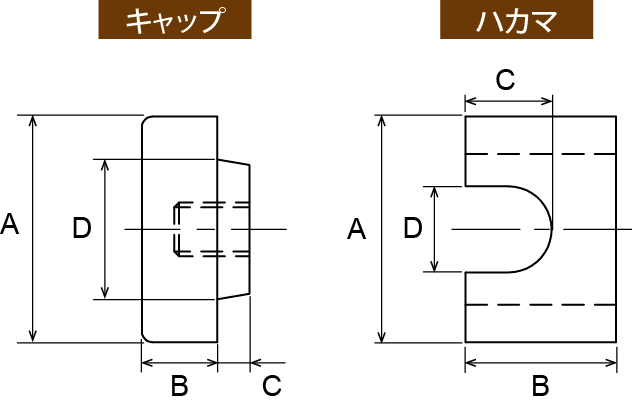

ステアタイトターミナルカバー
| 品名 | A | B | C | D | 商品コード | |
|---|---|---|---|---|---|---|
| M3 | キャップ | 13 | 7 | 2 | 8 | CHTM3C |
| ハカマ | 13 | 13 | 8 | 7 | CHTM3H | |
| M4 | キャップ | 19 | 7 | 3 | 13 | CHTM4C |
| ハカマ | 19 | 14 | 8 | 8 | CHTM4H | |
| M5 | キャップ | 21 | 7 | 3 | 13 | CHTM5C |
| ハカマ | 21 | 14 | 9 | 8 | CHTM5H | |

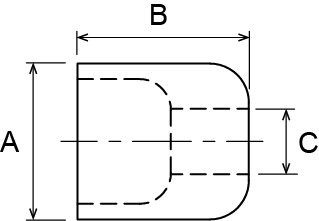

ステアタイトR碍子
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 1.4×3.2×3.2 | 3.2 | 3.2 | 1.4 | KSR1403 |
| 1.7×4.2×4.2 | 4.2 | 4.2 | 1.7 | KSR1704 |
| 2.3×5.1×5.1 | 5.1 | 5.1 | 2.3 | KSR2305 |
| 2.9×6.7×6.7 | 6.7 | 6.7 | 2.9 | YSR2606 |
| 4.4×11×11 | 11 | 11 | 4.4 | YSR4411 |
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| BS10 | 10 | 11 | 4.2 | BS10 |
| BS12 | 12 | 12 | 5.1 | BS12 |
ムライトセラミック

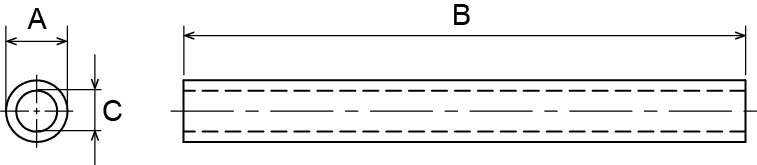

【丸型 一つ穴】ムライト60%（耐熱温度1100℃）
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 1DH－0812 | 1.2 | 100 | 0.8 | 1DH0812 |
| 1DH－1020 | 2 | 100 | 1 | 1DH1020 |
| 1DH－1525 | 2.5 | 100 | 1.5 | 1DH1525 |
| 1DH－2030 | 3 | 100 | 2 | 1DH2030 |
| 1DH－3050 | 5 | 100 | 3 | 1DH3050 |
| 1DH－4060 | 6 | 100 | 4 | 1DH4060 |

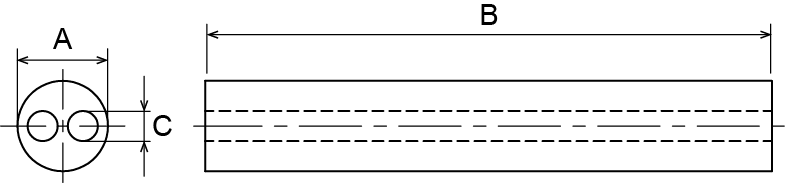

【丸型 二つ穴】ムライト60%（耐熱温度1100℃）
| 品名 | A | B | C | 商品コード |
|---|---|---|---|---|
| 2DH－0830 | 3 | 100 | 0.8 | 2DH0830 |
| 2DH－1040 | 4 | 100 | 1 | 2DH1040 |
| 2DH－1560 | 6 | 100 | 1.5 | 2DH1560 |
| 2DH－2080 | 8 | 100 | 2 | 2DH2080 |
使用上の注意
焼物につき、寸法に差異が生じることがあります。
購入された現品をご確認の上、使用してください。
