ターミナル各種
ヒーターリード線の中継、および延長をする際に使用されます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 電熱材料・周辺機器他 > 絶縁碍子・耐火物各種 > ターミナル各種
1P～4Pターミナルねじ許容電流値(目安)
| ねじサイズ | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| 許容電流 | 10A | 16A | 25A | 40A | 80A | 160A | 320A |
ねじ材質：鉄（表面メッキ）
使用上の注意
標準仕様
| 品名 | 高さ | 幅 | 長さ | 止穴 | 取付ピッチ | ねじ | 商品コード |
|---|---|---|---|---|---|---|---|

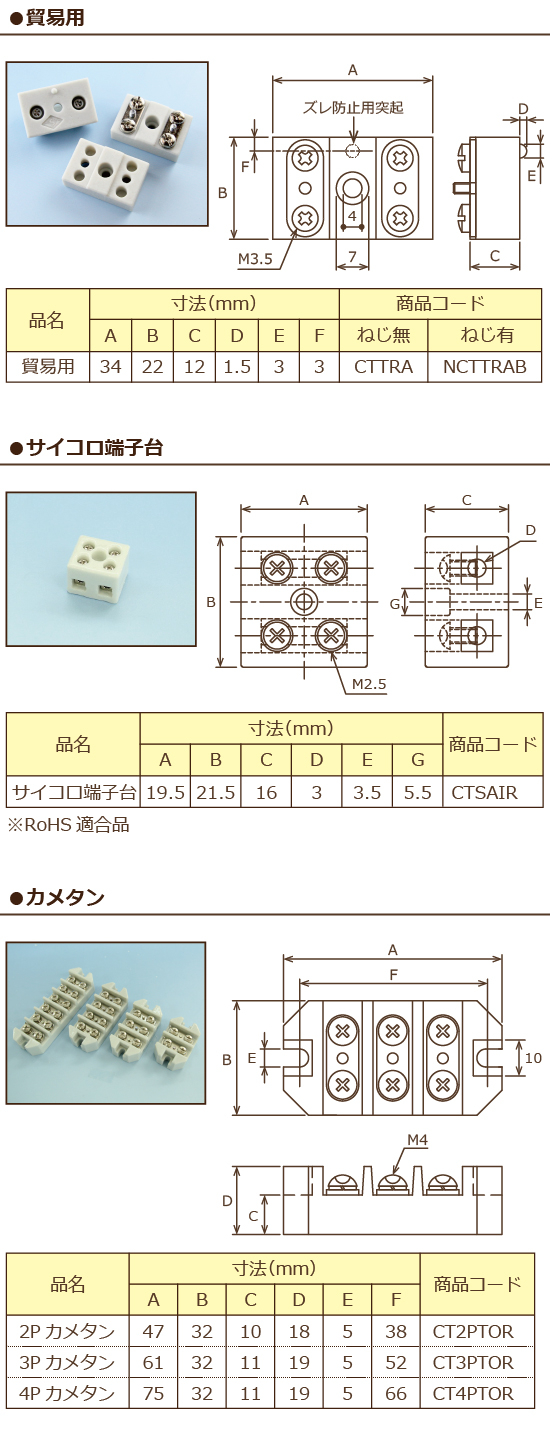

| 貿易用 | 12 | 22 | 34 | 4 | ― | 無 | CTTRA |
| M3.5 | NCTTRAB | ||||||
| CTTRAB | |||||||
| 2PF | 14.7 | 13 | 35 | 4 | ― | 無 | CT2PF |
| M4 | CT2PFB | ||||||
| 2PF (M3ねじ付) | 14.7 | 13 | 35 | 4 | ― | M3 | CT2PFB3 |
| 2PKF (温度ヒューズ接続用) |
13 | 15 | 60 | 5 | 45 | M3 | CT2PKFB |
| 2P小判 | 13 | 15 | 60 | 5 | 45 | 無 | CT2PK |
| M3 | CT2PKB | ||||||
| 3P小判 | 21 | 24 | 73 | 6 | 60 | 無 | CT3PK |
| M5 | CT3PKB | ||||||
| 4P小判 | 22 | 24 | 88 | 6 | 75 | 無 | CT4PK |
| M5 | CT4PKB | ||||||

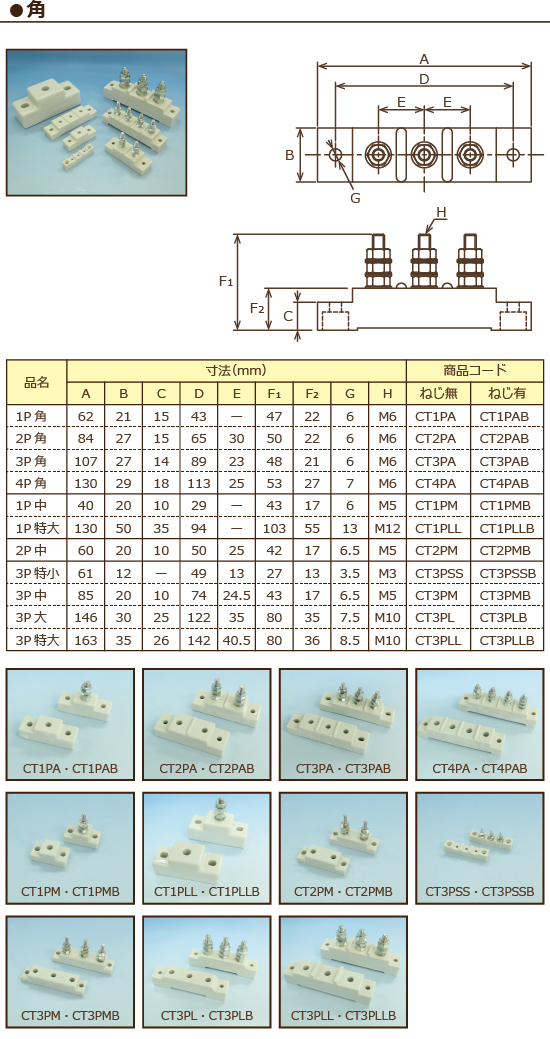

| 1P角 | 22 | 21 | 62 | 6 | 43 | 無 | CT1PA |
| M6 | CT1PAB | ||||||
| 2P角 | 22 | 27 | 84 | 6 | 65 | 無 | CT2PA |
| M6 | CT2PAB | ||||||
| 3P角 | 21 | 27 | 107 | 6 | 89 | 無 | CT3PA |
| M6 | CT3PAB | ||||||
| 4P角 | 27 | 29 | 130 | 7 | 113 | 無 | CT4PA |
| M6 | CT4PAB | ||||||
| 1P中 | 17 | 20 | 40 | 6 | 29 | 無 | CT1PM |
| M5 | CT1PMB | ||||||
| 2P中 | 17 | 20 | 60 | 6.5 | 50 | 無 | CT2PM |
| M5 | CT2PMB | ||||||
| 3P中 | 17 | 20 | 85 | 6.5 | 74 | 無 | CT3PM |
| M5 | CT3PMB | ||||||
| 3P特小 | 13 | 12 | 61 | 3.5 | 49 | 無 | CT3PSS |
| M3 | CT3PSSB | ||||||
| 3P特大 | 36 | 35 | 163 | 8.5 | 142 | 無 | CT3PLL |
| M10 | CT3PLLB | ||||||
| 3P大 | 35 | 30 | 146 | 7.5 | 122 | 無 | CT3PL |
| M10 | CT3PLB | ||||||
| 1P特大 | 55 | 50 | 130 | 13 | ― | 無 | CT1PLL |
| M12 | CT1PLLB | ||||||
| 2Pカメタン | 18 | 32 | 47 | 5 | 38 | M4 | CT2PTOR |
| 3Pカメタン | 19 | 32 | 61 | 5 | 52 | M4 | CT3PTOR |
| 4Pカメタン | 19 | 32 | 75 | 5 | 66 | M4 | CT4PTOR |
| 6Pカメタン | 20 | 32 | 103 | 5 | 94 | M4 | CT6PTOR |

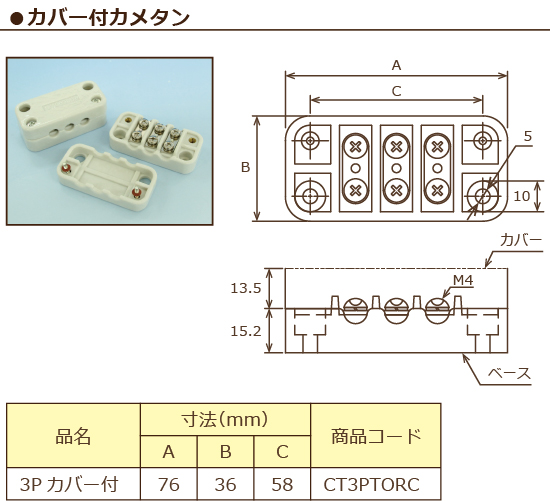

| 3Pカバー付 | カバー：13.5 本 体：15.2 |
36 | 76 | 5 | 58 | M4 | CT3PTORC |
| サイコロ RoHS適合品 |
16 | 21.5 | 19.5 | 3.5 | ― | M2.5 | CTSAIR |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
