ツバ付碍管・中ツバ碍管・直管各種
ツバ付碍管・中ツバ碍管は、ヒーターリード線の端末処理や導入口、熱電対の導入管等各分野で使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 電熱材料・周辺機器他 > 絶縁碍子・耐火物各種 > ツバ付碍管・中ツバ碍管・直管各種

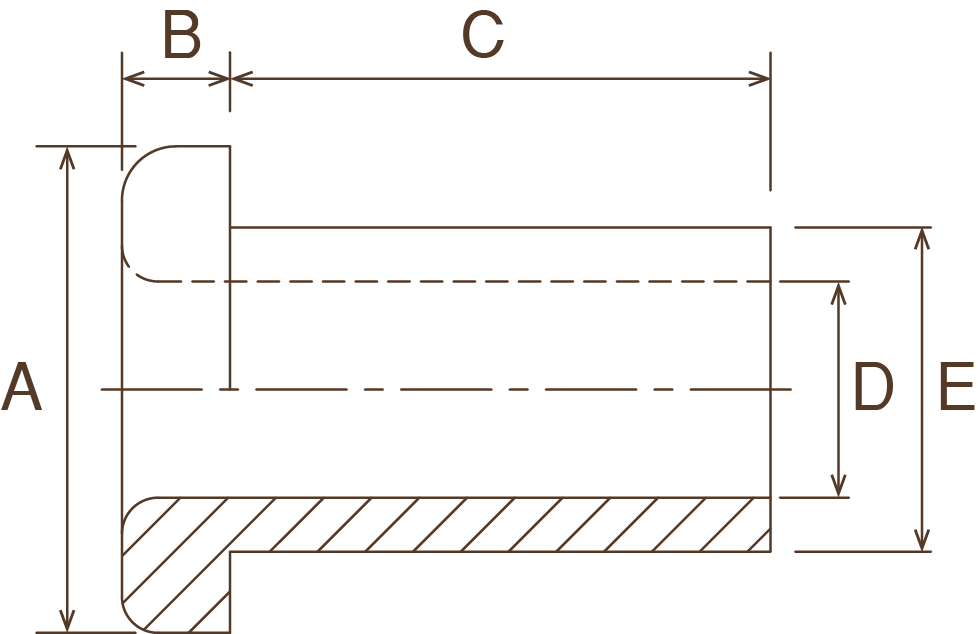

ツバ付碍管
標準仕様
| 品名 | 寸法(mm) | 商品コード |  |
||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | |||
| 3×5×6 | 9 | 2 | 6 | 3 | 5 | TG356★ | |
| 3×5×8 | 9 | 2 | 7.5 | 3 | 5 | TG358★ | |
| 3×6×6 | 9 | 2 | 6 | 3 | 6 | TG366 | |
| 3×6×18 | 9 | 2 | 18 | 3 | 6 | TG3618 | |
| 4×8×12 | 12 | 2 | 12 | 4 | 8 | TG4812 | |
| 4×8×18 | 12 | 2 | 18 | 4 | 8 | TG4818 | |
| 4×11×150 | 16 | 5 | 151 | 4 | 11 | TG411150★ | |
| 3分1寸（並） | 19 | 5 | 30 | 7.5 | 13 | TG3B1SN | |
| 3分5寸（並） | 19 | 5 | 150 | 7.5 | 13 | TG3B5SN | |
| 3分5寸（正） | 22 | 6 | 150 | 9 | 16 | TG3B5SS | |
| 4分1寸 | 27 | 6 | 30 | 12 | 18 | TG4B1S | |
| 4分5寸 | 27 | 6 | 150 | 12 | 18 | TG4B5S | |
| 5分1寸 | 31 | 7 | 30 | 15 | 24 | TG5B1S | |
| 5分5寸 | 31 | 7 | 150 | 15 | 24 | TG5B5S | |
| 6分1寸 | 36 | 8 | 30 | 18 | 27 | TG6B1S | |
| 6分5寸 | 36 | 8 | 150 | 18 | 27 | TG6B5S | |
| 1寸5寸 | 56 | 13 | 150 | 26 | 43 | TG1S5S | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
★印の製品は、在庫なくなり次第販売終了となります。

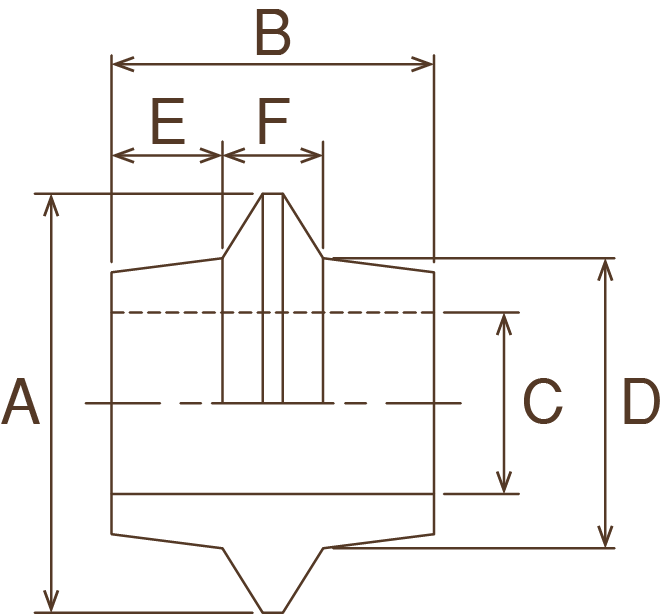

中ツバ
標準仕様
| 品名 | 寸法(mm) | 商品コード |  |
|||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||
| 2分（φ6） | 15 | 12 | 6 | 10 | 4 | 4 | TG2B★ | |
| 3分（φ9） | 21 | 16 | 9 | 14.5 | 5.5 | 5 | TG3B | |
| φ12 | 23 | 17 | 12 | 17 | 6 | 5 | TG12 | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
★印の製品は、在庫なくなり次第販売終了となります。

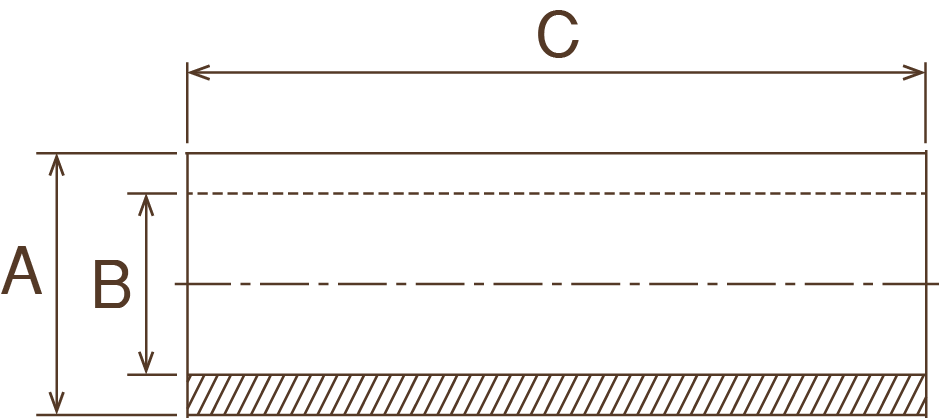

直管
標準仕様
| 品名 | 寸法(mm) | 商品コード |  |
||
|---|---|---|---|---|---|
| A | B | C | |||
| 3分5寸（並） | 13 | 8 | 150 | CK3B5SN | |
| 3分5寸（正） | 15 | 9 | 150 | CK3B5SS | |
| 4分5寸 | 18 | 12 | 150 | CK4B5SN | |
| 5分5寸 | 22 | 15 | 150 | CK5B5S | |
| 6分5寸 | 26 | 18 | 150 | CK6B5S | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
