1000℃対応 10mm角 マイクロセラミックヒーター(MS-1000-10)
1000℃での使用が可能なヒーターです。高温、高絶縁性に優れたアルミナ基板に発熱体を印刷し、リード線と一体成型しています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > ヒーター・加熱装置 > セラミックヒーター > 1000℃対応 10mm角 マイクロセラミックヒーター(MS-1000-10)
1000℃での使用が可能なヒーターです。高温、高絶縁性に優れたアルミナ基板に発熱体を印刷し、リード線と一体成型しています。
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
商品コード | MS-1000-10 | 容量(常温時) | 90W±25% |
---|---|---|---|
寸法(±0.5) | 10×10mm | ワット密度(常温時) | 90W/cm2 |
リード線ピッチ | (6)mm | 最高使用温度 | 1000℃ |
電圧(AC) | 24V |
備考
1)高ワット密度で昇温時間が速いので、 温度制御してご使用ください。
2)容量は常温時の値のため、温度上昇によって変化します。ご使用の際は、抵抗変化特性を参考にしてください。
昇温特性

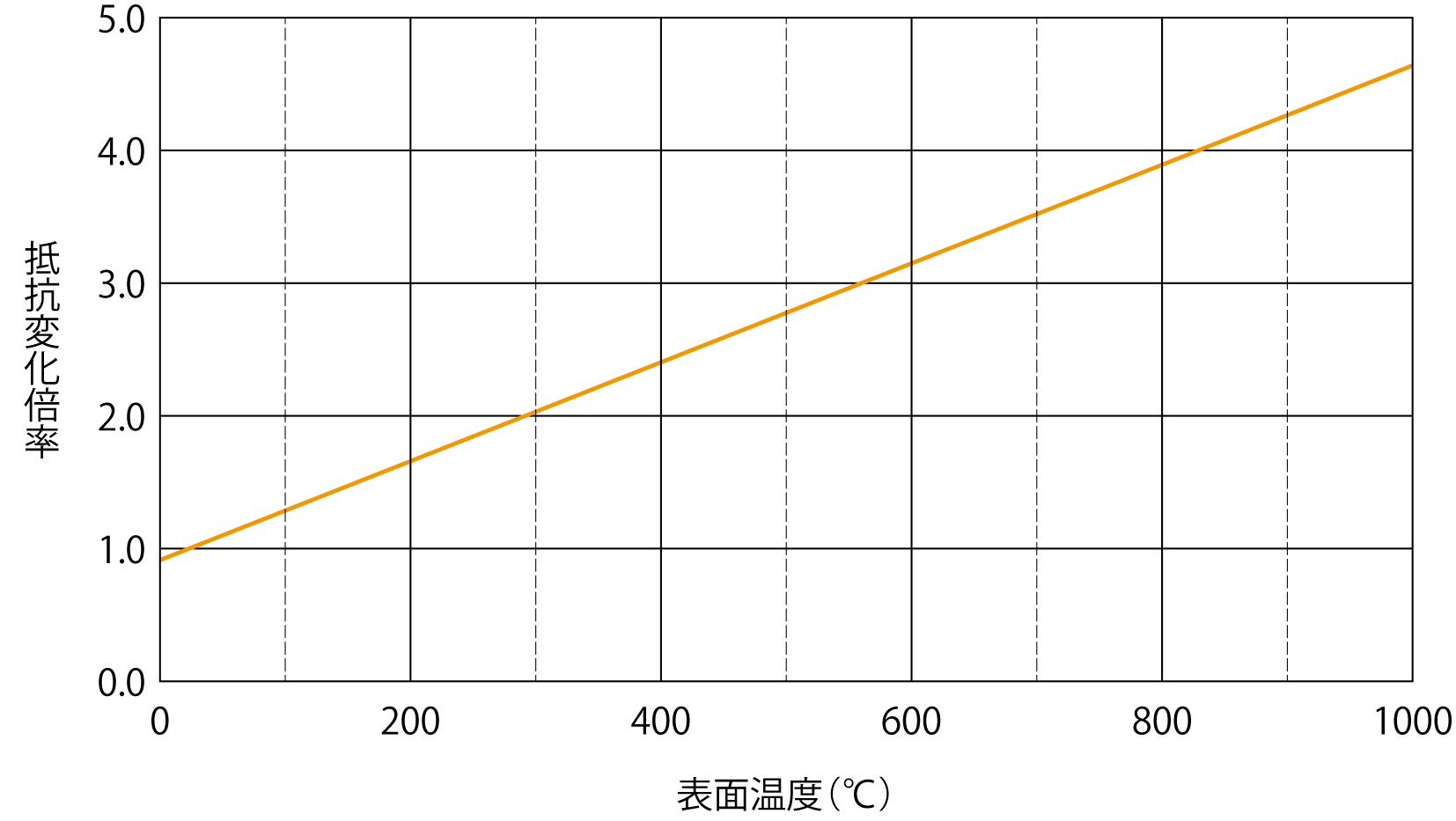

抵抗変化特性
【使用上のご注意】
1)ヒーター全体を被加熱物に接触させてご使用になる場合には、必ず緩衝断熱材(セラミックペーパー等)で熱による被加熱物のソリ等を
吸収させるようにしてください。(詳細については添付の取扱説明書をよくご覧ください)
2)昇温、降温速度は短時間で作動しますが、長時間お使いの場合にはヒーター及び周辺部や絶縁物に負担をかけないように昇温速度や
降温速度を緩やかにした使い方をお薦めします。(昇温速度は100℃以下/分 降温速度は200℃/分以下が理想的です)
3)常温以下、低温雰囲気から加熱する場合は、ヒーター抵抗値が減少しているため容量密度が増大していますので、定格電圧で印加しますと
ヒーターが断線する恐れがあります。電圧調整器等を使用して低電圧から徐々に電圧を上げて加熱してください。
4)発熱部基盤の耐熱衝撃性は約200℃です。
5)交流電源をお使いください。
6)温度調節する場合、弊社のSCR-SHQ-A温度調節器をお薦めします。当該器は、傾斜制御も可能です。
