マイクロケーブルエアーヒーター(三重管)

マイクロケーブルエアーヒーターは、マイクロヒーターを特殊な形状に加工して、SUSのパイプに挿入し組み込んだ製品で、空気・窒素ガス等を加熱するのに最適です。
この製品は半導体製造分野をはじめとして、各産業分野で使用されています。

特長

  • 高効率・高速昇温
    発熱体にシースヒーターを使用した特殊構造設計により、気体の加熱効率が大幅にアップしました。
  • 本体表面温度の低減
    内部の特殊構造により、管本体の表面温度を低減させました。
  • 省エネタイプ
    消費電力を約15%低減させた省エネタイプのヒーターです。(弊社従来品と比較して)

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

MCA-500E

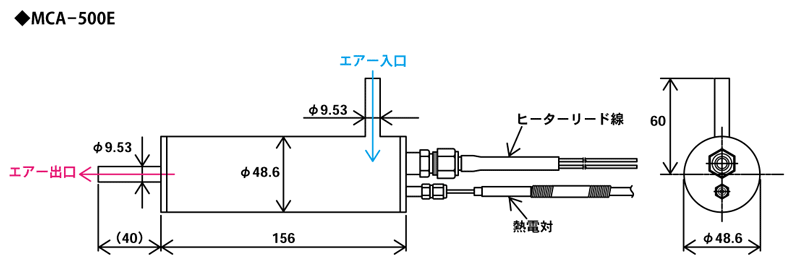

形状

マイクロケーブルエアーヒーター




標準仕様

型番MCA-500E
定格 200V 500W
絶縁抵抗 DC500V 5MΩ以上
絶縁耐力 AC400V 1分間 検出電流10mA
最高使用温度 500℃(内蔵熱電対にて)
吹出先端部温度 温度特性グラフ参照
流量 20Nℓ/min〜100Nℓ/min
使用気体圧力 0.3MPa(3kgf/cm2)まで可能
材質 SUS製(筐体 / フレキヒーター / シース熱電対)
匡体寸法 φ48.6×全長156mm
被加熱物 空気、不活性ガス等
ヒーターリード線 500mm(切りっぱなし)
熱電対 K タイプ(接地型)、補償導線2000mm(M4用Y端子付き)

※規格品以外にもご使用用途に合わせて製作いたします。

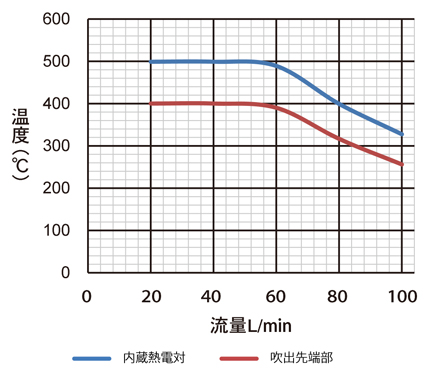

温度特性





このページの先頭へ

MCA-1000E

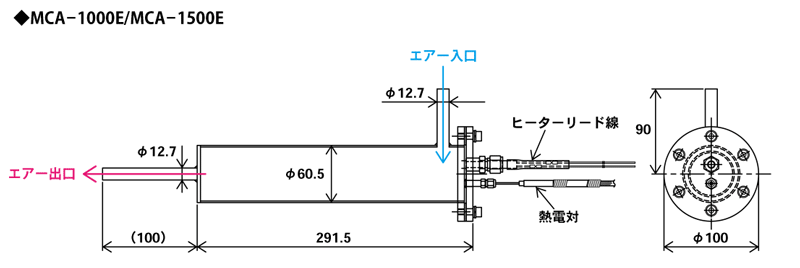

形状






標準仕様

型番MCA-1000E
定格 200V 1KW
絶縁抵抗 DC500V 5MΩ以上
絶縁耐力 AC400V 1分間 検出電流10mA
最高使用温度 500℃(内蔵熱電対にて)
吹出先端部温度 温度特性グラフ参照
流量 20Nℓ/min〜200Nℓ/min
使用気体圧力 0.3MPa(3kgf/cm2)まで可能
材質 SUS製(筐体 / フレキヒーター / シース熱電対)
匡体寸法 φ60.5×全長291.5mm(フランジ含む)
被加熱物 空気、不活性ガス等
ヒーターリード線 500mm(切りっぱなし)
熱電対 K タイプ(接地型)、補償導線2000mm(M4用Y端子付き)

※規格品以外にもご使用用途に合わせて製作いたします。

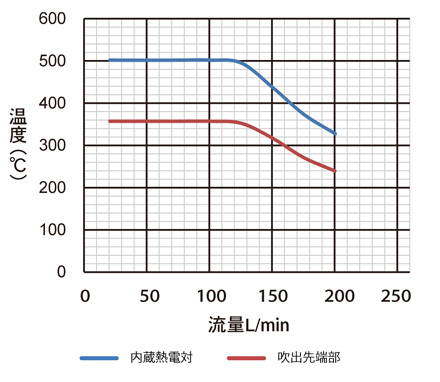

温度特性





このページの先頭へ

MCA-1500E

形状






標準仕様

型番MCA-1500E
定格 200V 1.5KW
絶縁抵抗 DC500V 5MΩ以上
絶縁耐力 AC400V 1分間 検出電流10mA
最高使用温度 500℃(内蔵熱電対にて)
吹出先端部温度 温度特性グラフ参照
流量 20Nℓ/min〜200Nℓ/min
使用気体圧力 0.3MPa(3kgf/cm2)まで可能
材質 SUS製(筐体 / フレキヒーター / シース熱電対)
匡体寸法 φ60.5×全長291.5mm(フランジ含む)
被加熱物 空気、不活性ガス等
ヒーターリード線 500mm(切りっぱなし)
熱電対 K タイプ(接地型)、補償導線2000mm(M4用Y端子付き)

※規格品以外にもご使用用途に合わせて製作いたします。

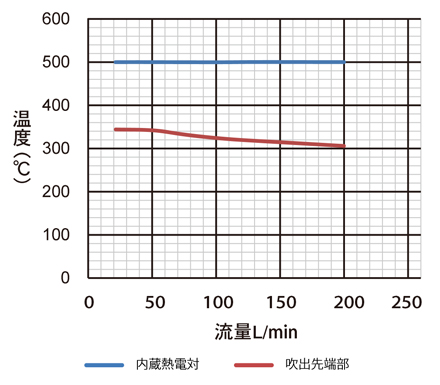

温度特性
