オメガ熱電対コネクター
アメリカ・ オメガ社の熱電対コネクターは、熱電対や補償導線を接続するためのコネクターです。ASTM International/ANSIカラーコードを採用した製品です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 温度センサー・温度調節器 > 温度センサー部品 > オメガ熱電対コネクター
標準コネクター- SMPミニチュアコネクター
- ミニチュアコネクター クランプキャップ付（K）
- 別売品
- シールド端子付3ピン熱電対コネクター
- 高温用セラミックミニチュアコネクター
- パネル式ミニチュアコネクター（ジャック）
標準コネクター
| 熱電対 タイプ | 耐熱温度 (℃) | ASTM/ANSI カラーコード | ピン寸法 (mm) | 商品コード | |
|---|---|---|---|---|---|
| プラグ | ジャック | ||||
| K(CA) | 180 | 黄色 | 間隔：11 ＋：φ4 －：φ4.8 |
OSTW-K-M | OSTW-K-F |
SMPミニチュアコネクター
| 熱電対 タイプ | 耐熱温度 (℃) | ASTM E230/ANSI カラーコード | ピン寸法 (mm) | 商品コード | 商品コード (オメガ型式) | ||
|---|---|---|---|---|---|---|---|
| プラグ | ジャック | プラグ | ジャック | ||||
| K(CA) | 180 | 黄色 | 間隔：7.9 ＋：φ2.3 －：φ3.2 |
SMP-K-M | SMP-K-F | SMPW-K-M | SMPW-K-F |
| T(CC) | 180 | 青色 | SMP-T-M | SMP-T-F | SMPW-T-M | SMPW-T-F | |
ミニチュアコネクター クランプキャップ付（K）
| 熱電対 タイプ | 耐熱温度 (℃) | ASTM/ANSI カラーコード | ピン寸法 (mm) | 商品コード | |
|---|---|---|---|---|---|
| プラグ | ジャック | ||||
| K(CA) | 180 | 黄色 | 間隔：7.9 ＋：φ2.3 －：φ3.2 |
SMPW-CC-K-M | SMPW-CC-K-F |
別売品

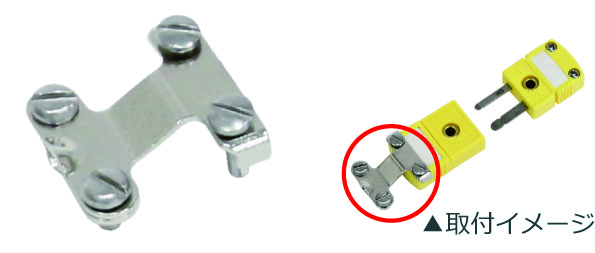

▼ケーブルクランプ
| 商品コード | 対応コネクター（下記1種） |
|---|---|
| PCLM-SMP | SMPミニチュアコネクター |

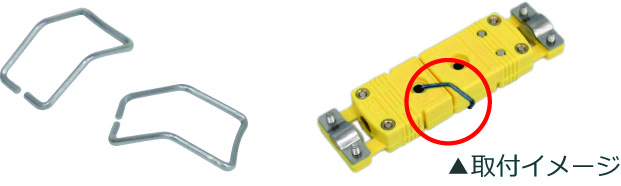

▼安全クリップ
| 商品コード | 対応コネクター（下記2種） |
|---|---|
| SMCL | ・SMPミニチュアコネクター ・ミニチュアコネクター クランプキャップ付（K） |
シールド端子付3ピン熱電対コネクター
| 熱電対 タイプ | 耐熱温度 (℃) | ASTM E230/ANSI カラーコード | 商品コード | |
|---|---|---|---|---|
| プラグ | ジャック | |||
| K(CA) | 180 | 黄色 | OTP-K-M | OTP-K-F |
高温用セラミックミニチュアコネクター
| 熱電対 タイプ | 耐熱温度 (℃) | ASTM E230/ANSI カラーコード | ピン寸法 (mm) | 商品コード | |
|---|---|---|---|---|---|
| プラグ | ジャック | ||||
| K(CA) | 650 | 黄色 | 間隔：7.9 ＋：φ2.3 －：φ3.2 |
SHX-K-M | SHX-K-F |
パネル式ミニチュアコネクター（ジャック）
 |
 |
|
| パネル取付け専用のジャック側コネクターです。ミニチュアコネクターのプラグ側が使用可能です。 | ||
| 熱電対 タイプ | 耐熱温度 (℃) | ASTM E230/ANSI カラーコード | 商品コード |
|---|---|---|---|
| K(CA) | 180 | 黄色 | MPJ-K-F |
