SCR-SHQ-A2 温度調節器
超高速・高精度・高性能。超高速サンプリング10ms（0.01秒）を実現しました。持ち運びができるので、移動用としてもお使いいただけます。幅広い温度管理に最適です。
※SCR-SHQ-Aの後継機種です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 温度センサー・温度調節器 > 温度調節器（コントローラー） > SCR-SHQ-A2 温度調節器

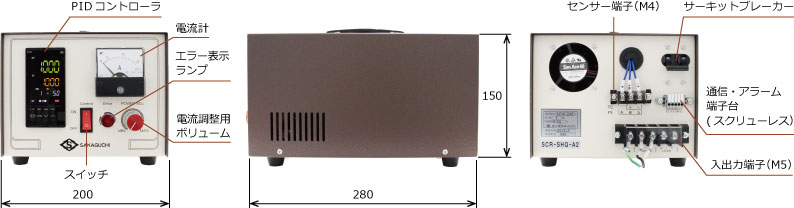

形状
標準仕様
| 制御方式 | PID | |
|---|---|---|
| 制御出力 | SCR駆動 | |
| 電源電圧 | AC100V～220V（変動範囲 AC90V～240V） 50/60Hz（自動判別） |
|
| 入力 | 熱電対（※） | K、J、T、S、R、E、B、N、W5Re/W26Re etc. |
| 測温抵抗体 | Pt100Ω、JPt100Ω | |
| 通信ポート | 前面ローダポート・背面RS-485 | |
| 警報信号 | AC250V 3A、DC30V 1Aのリレー接点 | |
| 過電流保護 | サーキットブレーカー | |
| 最大負荷電流 | 10A（周囲温度 45℃以下） | |
| サンプリングタイム | 10ms（0.01秒） | |
| 外形寸法 | W200×H150×D280mm | |
| 付属品添付資料 | SCR-SHQ-A2用取扱説明書 | |
| 商品コード | SCR-SHQ-A2 | |
※工場出荷時はKタイプで設定されています。
他タイプでご使用の場合は、入力種類の設定を変更してください。
ご使用前に付属の取扱説明書をご覧ください。
| 入力の種類 | 測定範囲（レンジ） | |||
|---|---|---|---|---|
| 熱電対 K | －200.0 －200.0 |
～ ～ |
＋400.0 ＋1372.0 |
℃ ℃ |
| 熱電対 J | －200.0 －200.0 |
～ ～ |
＋400.0 ＋1200.0 |
℃ ℃ |
| 熱電対 T | －200.0 | ～ | ＋400.0 | ℃ |
| 熱電対 S | －50.0 | ～ | ＋1768.0 | ℃ |
| 熱電対 R | －50.0 | ～ | ＋1768.0 | ℃ |
| 熱電対 E | －200.0 | ～ | ＋1000.0 | ℃ |
| 熱電対 B | 0.0 | ～ | ＋1800.0 | ℃ |
| 熱電対 N | 0.0 | ～ | ＋1300.0 | ℃ |
| 熱電対 PLⅡ | 0.0 | ～ | ＋1390.0 | ℃ |
| 熱電対 W5Re/W26Re | 0 | ～ | ＋2300.0 | ℃ |
| 熱電対 DIN U | －200.0 | ～ | ＋600.0 | ℃ |
| 熱電対 DIN L | 0.0 | ～ | ＋900.0 | ℃ |
| 熱電対 PR40-20 | 0 | ～ | ＋1800.0 | ℃ |
| 測温抵抗体 Pt100Ω | －200.0 －100.00 0.00 |
～ ～ ～ |
＋850.0 ＋100.00 ＋50.00 |
℃ ℃ ℃（※） |
| 測温抵抗体 JPt100Ω | －200.0 －100.00 0.00 |
～ ～ ～ |
＋640.0 ＋100.00 ＋50.00 |
℃ ℃ ℃（※） |
※3線式対応
用途
ローダ通信（別売品）
各種設定操作をはじめ、トレンドモニタや収集データをCSV出力するためのパソコンローダ（COM-KG-4N）も別売りしています。
専用のソフトをパソコンにダウンロードし、ご使用ください。
（対応OS：Windows 10、Windows 8.1、Windows 8、Windows 7）

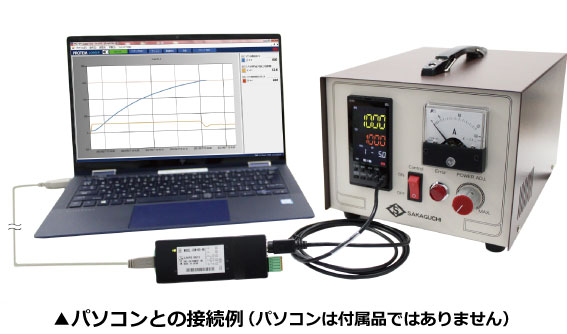

パソコンとの接続例は右記図のようにご対応ください。
（パソコンは付属品ではありません）
詳しくはお問い合わせください。
