SSR-S20-P-EZ BOX型温度調節器

入力、出力とセンサーを繋ぐだけで高機能な制御装置としてお使い頂けます。取っ手がついているので持ち運びによる移動が手軽に行えます。研究所・実験用・生産工程の増設用としてもおすすめしています。

特長

  • TRU-TUNE+®
    外乱(ワークの増減・扉の開閉等)による温度変化を検知し、適切なPIDパラメーターへ自動修正します。
  • 専用ソフトによる設定の簡易化
    Modbus RTUまたはEZ-ZONE専用通信ソフトを別途ダウンロードし、RS-485通信を行うことにより、各種設定項目及びコントローラー操作をパソコンで行えるようになります。
  • カスタマイズ可能なEZキー搭載
    キーボードロック、ユーザー設定復元などのタスクを記憶できるEZキーを搭載しているため、頻繁に行う作業がワンタッチで操作可能です。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

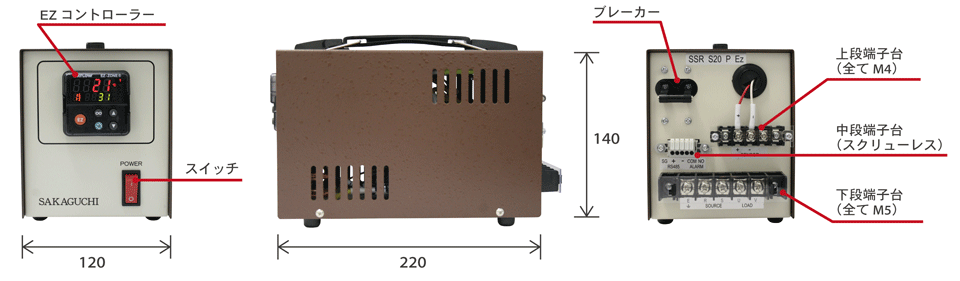

形状


(拡大)

標準仕様

型番 SSR-S20-P-EZ
制御方式 PID(オートチューニング)
制御出力 SSR(ゼロクロス)
入力電源電圧 AC100V~240V(変動範囲85V~240V)
入力 K熱電対(オプション入力:下表参照)
警報信号 240VAC または 30VDC 5A
過電流遮断方式 サーキットブレーカー
最大負荷電流 20A(周囲温度が40℃以下で抵抗変化が少ないヒーターをご使用の場合の参考値)
外形寸法 W120mm×H140mm×D220mm
付属品添付資料 SSR-S20-P-EZ用 取扱説明書
通信 RS485 Modbus RTU
商品コード SSRS20PEZ

※ご使用前に必ず付属の取扱説明書をご覧ください

センサータイプ温度範囲対応
熱電対 K −200〜1370℃(−328~2500℉) 規格品
熱電対 J −210〜1200℃(−346~2192℉) オプション(※)
熱電対 T −200〜400℃(−328~750℉)
熱電対 E −200〜1000℃(−328~1382℉)
熱電対 N −200〜1300℃(−328~2372℉)
熱電対 C 0〜2315℃(32~4200℉)
熱電対 D 0〜2315℃(32~4200℉)
熱電対 F 0〜1395℃(32~2543℉)
熱電対 R −50〜1767℃(−58~3214℉)
熱電対 S −50〜1767℃(−58~3214℉)
熱電対 B 0〜1816℃(32~3300℉)
プロセス −1999〜9999ユニット
測温抵抗体 −200〜800℃(−328~1472℉)

※規格品はKタイプのみをご用意しております。オプション対応は弊社営業担当にお問い合わせください。

このページの先頭へ

使用上の注意

  • 通気の良い涼しい場所に置き、次のような場所に置くのは避けてください。
    (粉塵の多い場所、水分のかかる場所、アルコールやシンナー等引火性のある薬品の付近、ノイズの発生しやすい場所)
  • 配線作業は、必ず元電源を切って行ってください。火災や感電、故障の恐れがあります。
  • 表示された電気定格を超えて使用しないでください。火災や感電、故障の恐れがあります。
  • アース線を接続してご使用ください。感電する恐れがあります。
  • 持ち運びは、本体上面の取っ手を持って行ってください。
  • 分解や改造は、絶対に行わないでください。製品保証の対象外となります。
