マグネット表面センサー 熱電対/測温抵抗体

マグネットセンサーは、熱電対や測温抵抗体の測定接点部にマグネットを組み込んだ、表面温度測定用の温度センサーです。
マグネット取付け方式のため、測定対象とセンサーの着脱が簡単にでき作業効率がアップします。

特長

  • 測定接点部にマグネットが取り付けてありますので、着脱が簡単です。
  • マグネットケース材は、測定温度200℃までの耐熱性があります。
  • 接続導線が2mと長く、圧着端子付きですので、温度計への接続が容易に行えます。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

使用上のご注意

  • 測定対象表面は酸化皮膜やスケールの付着など、熱伝達を妨げる介在物を除去してください。
  • センサーの接触部分の変形、破損及び汚れは測定誤差を増大させます。
  • 一般の接触式温度計と同様に電気的な誤差と熱的な誤差があります。ご使用前に別個のシステムで測定評価し、誤差を定量的に管理する必要があります。
  • 汚れなどで温度誤差が出やすい状況になりますので、半年~1年に1度程度の校正をおすすめします。
    ※校正には、別途校正費用がかかります。

このページの先頭へ

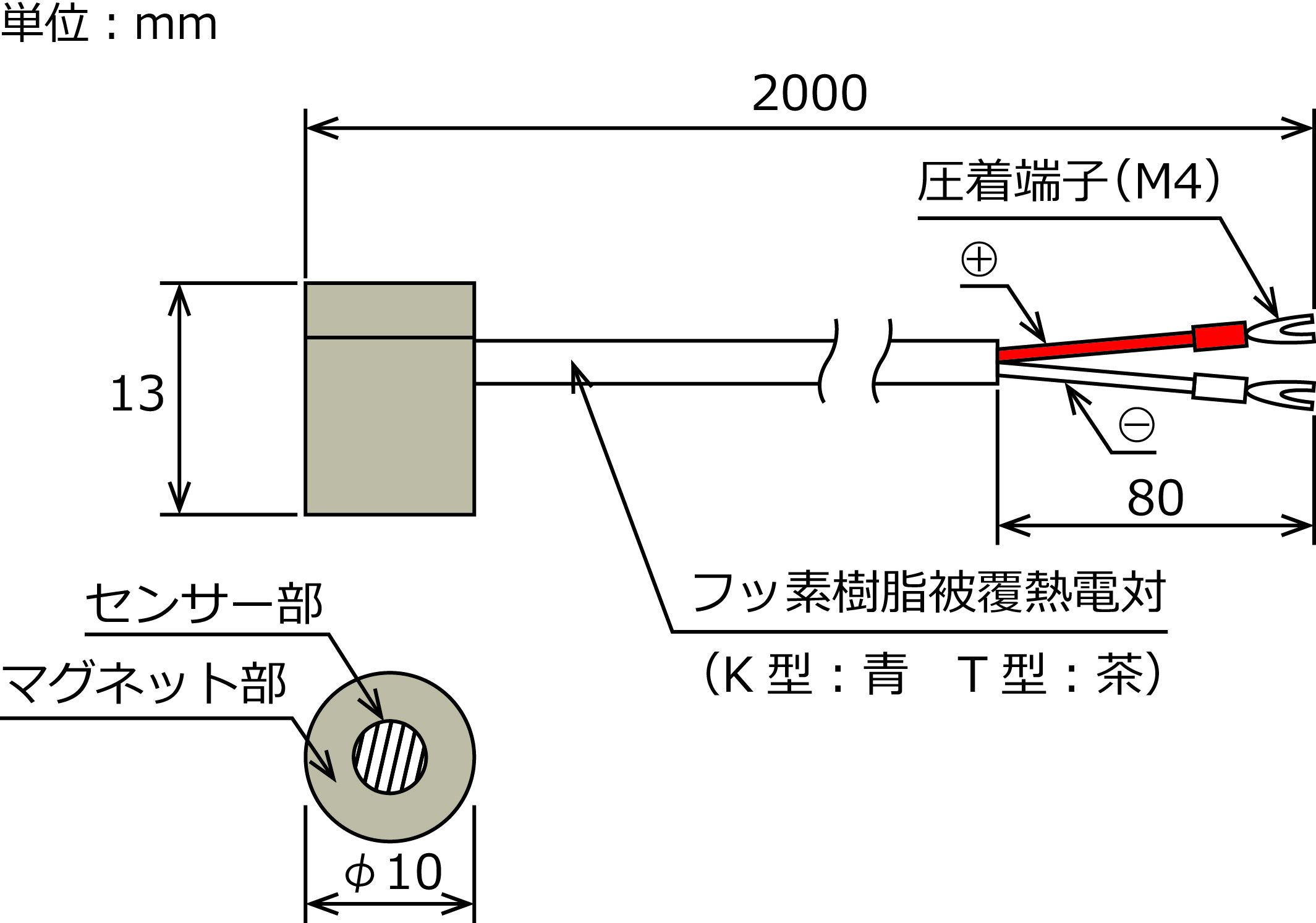

熱電対マグネットセンサー 横型

形状

マグネット表面センサー

標準仕様

使用温度 MAX 200℃(※)
測温接点 接地
種類 K
T
接続導線 フッ素樹脂被覆銅線 2m付
ケース材質 ピーク材
許容差 JIS クラス2
応答性 鋼板/110mm×110mm×t 10 100℃の場合
90%に到達する時間 約60秒
80%に到達する時間 約30秒
商品コード K型熱電対(青):MGTCK
T型熱電対(茶):MGTCT

※使用温度は、使用条件や雰囲気によって異なります。
・上記以外の J タイプが製作可能です。
・非接地型も製作可能です。
・リード上部出し形状も製作可能です。

このページの先頭へ

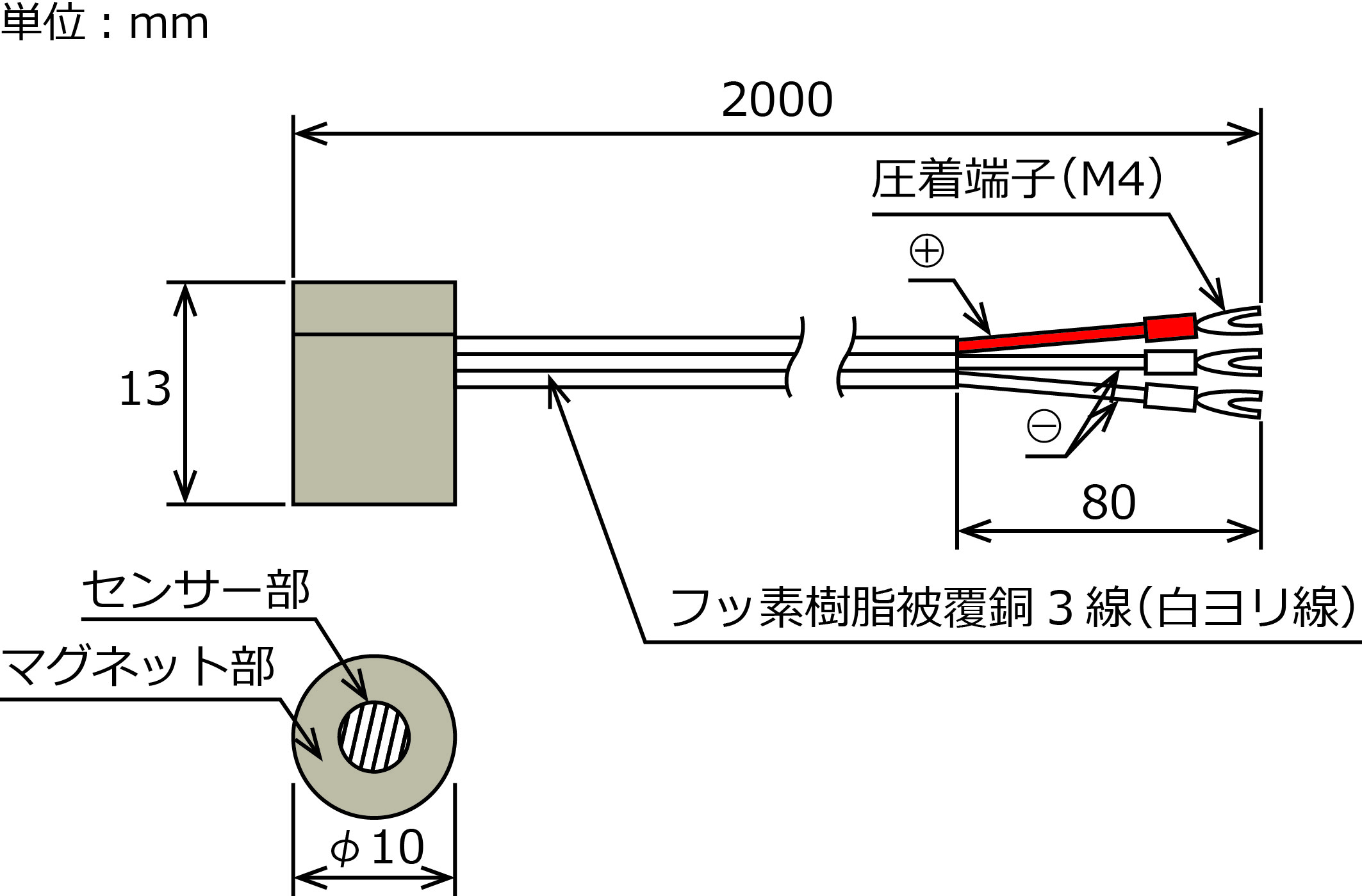

測温抵抗体マグネットセンサー 横型

形状

マグネット表面センサー

標準仕様

使用温度 MAX 200℃(※)
種類 3線式
接続導線 フッ素樹脂被覆銅3線 2m付
ケース材質 ピーク材
許容差 JIS クラスB
応答性 鋼板/110mm×110mm×t 10 100℃の場合
90%に到達する時間 約70秒
80%に到達する時間 約40秒
抵抗素子 PT100Ω (100Ω at 0℃)
規定電流 1mA
商品コード MGPT100

※使用温度は、使用条件や雰囲気によって異なります。
・上記以外のリード上部出し形状も製作可能です。
