T-35型 シース熱電対(Kタイプ)
T-35型シース熱電対は、耐熱シース金属管(SUS316)内にKタイプ熱電対素線を入れ、高純度の絶縁材で充填封止した製品です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 温度センサー・温度調節器 > 温度センサー > T-35型 シース熱電対(Kタイプ)
T-35型シース熱電対は、耐熱シース金属管(SUS316)内にKタイプ熱電対素線を入れ、高純度の絶縁材で充填封止した製品です。
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
素線種類 | Kタイプ |
---|---|
シース材質 | SUS316 |
補償導線 | 耐熱用ガラス被覆(青色) 0.5sq(シース外径3.2φまで) 1.25sq(シース外径4.8φ) |
起電力 | JISC1605規準起電力に準拠 |
許容差 | JISクラス2(K) |

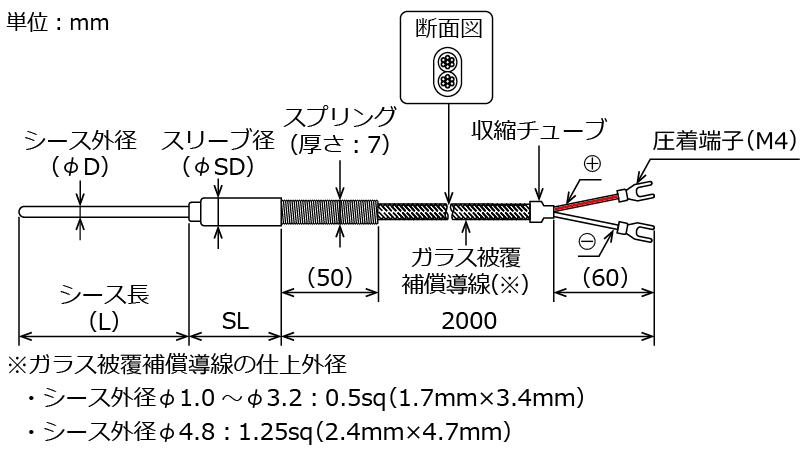

寸法(mm) | 商品コード | |||
---|---|---|---|---|
径φ | シース長 | スリーブ寸法 (SD×SL) | 接地型 | 非接地型 |
1.0 (~650℃) |
100 200 300 500 1000 |
φ6.4×36L | T35101 T35102 T35103 T35105 T351010 |
T35101H T35102H T35103H T35105H T351010H |
1.6 (~650℃) |
100 200 300 500 1000 |
T35161 T35162 T35163 T35165 T351610 |
T35161H T35162H T35163H T35165H T351610H |
|
2.3 (~750℃) |
100 200 300 500 1000 |
φ8.0×36L | T35231 T35232 T35233 T35235 T352310 |
T35231H T35232H T35233H T35235H T352310H |
3.2 (~750℃) |
100 200 300 500 1000 |
T35321 T35322 T35323 T35325 T353210 |
T35321H T35322H T35323H T35325H T353210H |
|
4.8 (~800℃) |
100 200 300 500 1000 |
φ10.0×43L | T35481 T35482 T35483 T35485 T354810 |
T35481H T35482H T35483H T35485H T354810H |
※セットビス(セットスクリュー・いもネジ)による締め付けの際には、製品内部の構成部品にダメージを与えるような、
製品が変形するまでの強固な締め付けは、製品を破損する可能性が有り得ますので、ご使用の際には、ご注意下さい。
※スリーブは70℃以上にならないようにしてください。

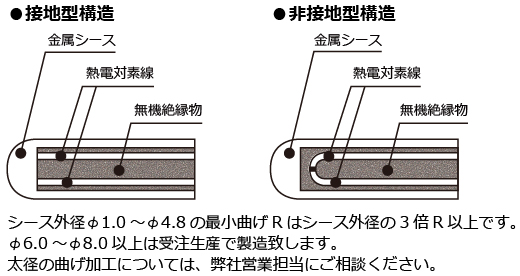

※最小曲げRはシース外径の3倍R以上確保してください。
