TEサーモカップルコネクター

ワンタッチ接続により、熱電対の接続時間が大幅短縮可能です。

TEサーモカップルコネクター

特長

  • Kタイプ熱電対用2極コネクター(+端子:クロメル/-端子:アルメル)
  • 熱電対や補償導線の接続を容易に行えるスプリングターミナルコンセプトを採用
  • 嵌合するだけで確実なロックが可能なプッシュオンロックを採用
  • 嵌合後、不慮のコネクター外れを防止する金属ロックとロックボタン形状を採用
  • IP20対応(Internal Protection standard/IEC/防塵・防水規格)
    (保護の程度)
    防塵等級 2 →指先などが内部の充電部に接触しない(φ12.5mm以下の固形物)
    防水等級 0 →水の侵入に対しては特に保護されていない。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

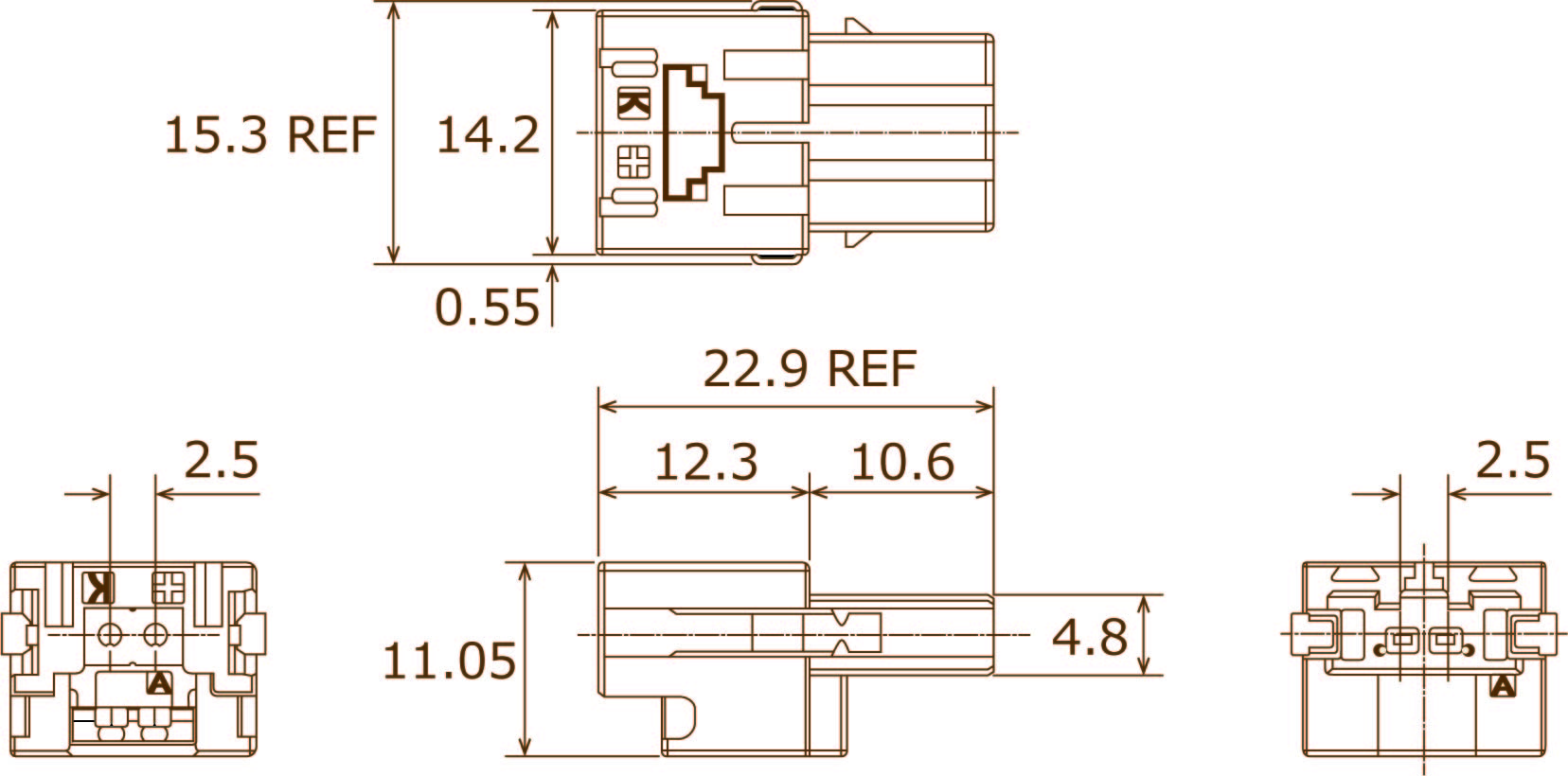

TE-1



項目製品仕様
商品名 リセコネクター
熱電対タイプ Kタイプ
極数 2Pos
使用温度範囲 -20℃~220℃※
材料 コンタクト +側:クロメル/-側:アルメル
ハウジング 熱可塑性樹脂、黄色
ストレインリリーフ ステンレス鋼
ワイヤー結線方式 スプリングターミナル
適用電線サイズ AWG#32~#20
商品コード TE-1
TE型番 1-2299959-1

※使用温度範囲150℃~220℃で連続使用する場合、コネクターへのワイヤー再結線・再使用は出来ません。

このページの先頭へ

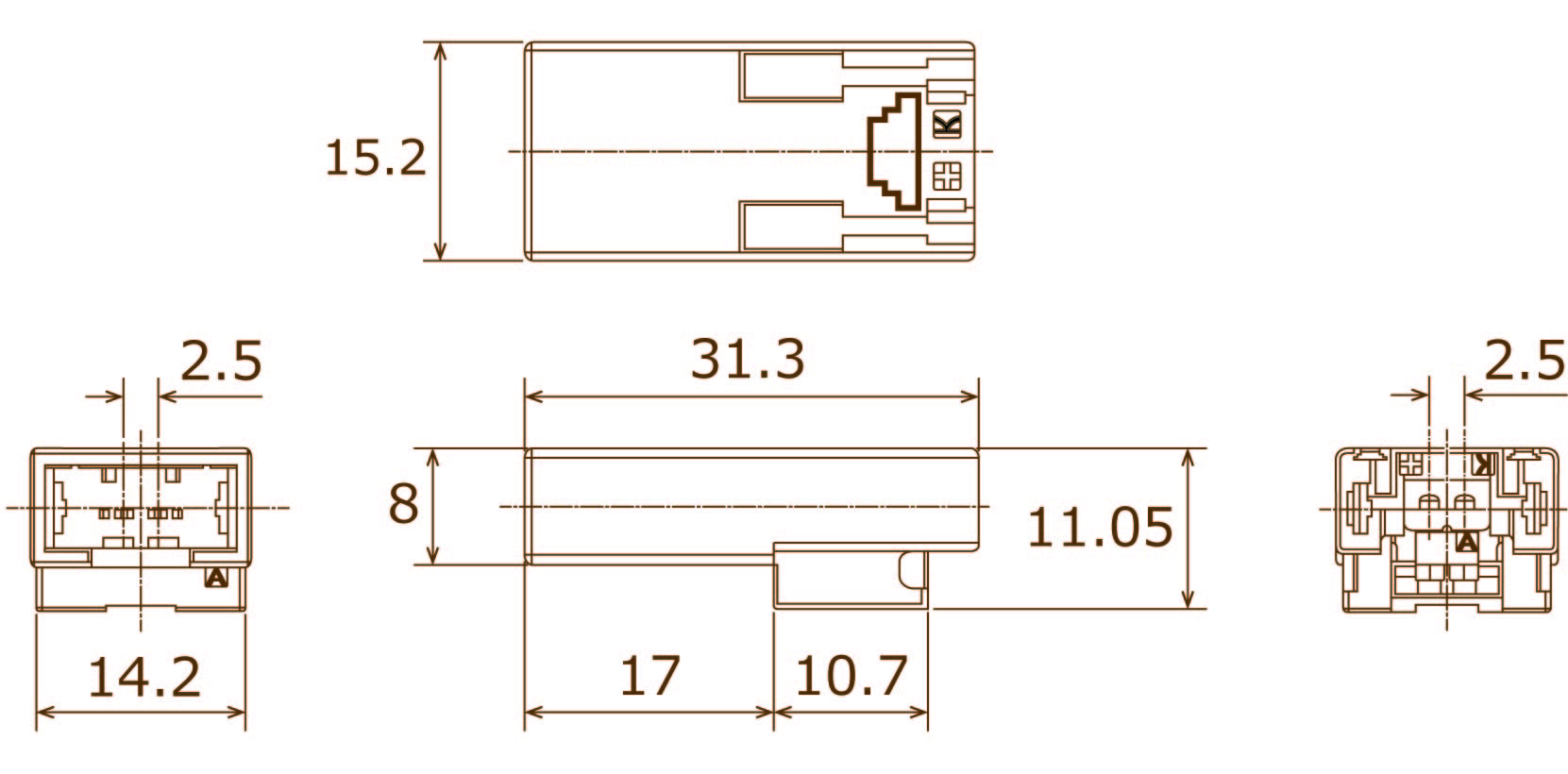

TE-2



項目製品仕様
商品名 タブコネクター(フリーハンギング)
熱電対タイプ Kタイプ
極数 2Pos
使用温度範囲 -20℃~220℃※
材料 コンタクト +側:クロメル/-側:アルメル
ハウジング 熱可塑性樹脂、黄色
ストレインリリーフ ステンレス鋼
ワイヤー結線方式 スプリングターミナル
適用電線サイズ AWG#32~#20
商品コード TE-2
TE型番 1-2299960-1

※使用温度範囲150℃~220℃で連続使用する場合、コネクターへのワイヤー再結線・再使用は出来ません。

このページの先頭へ

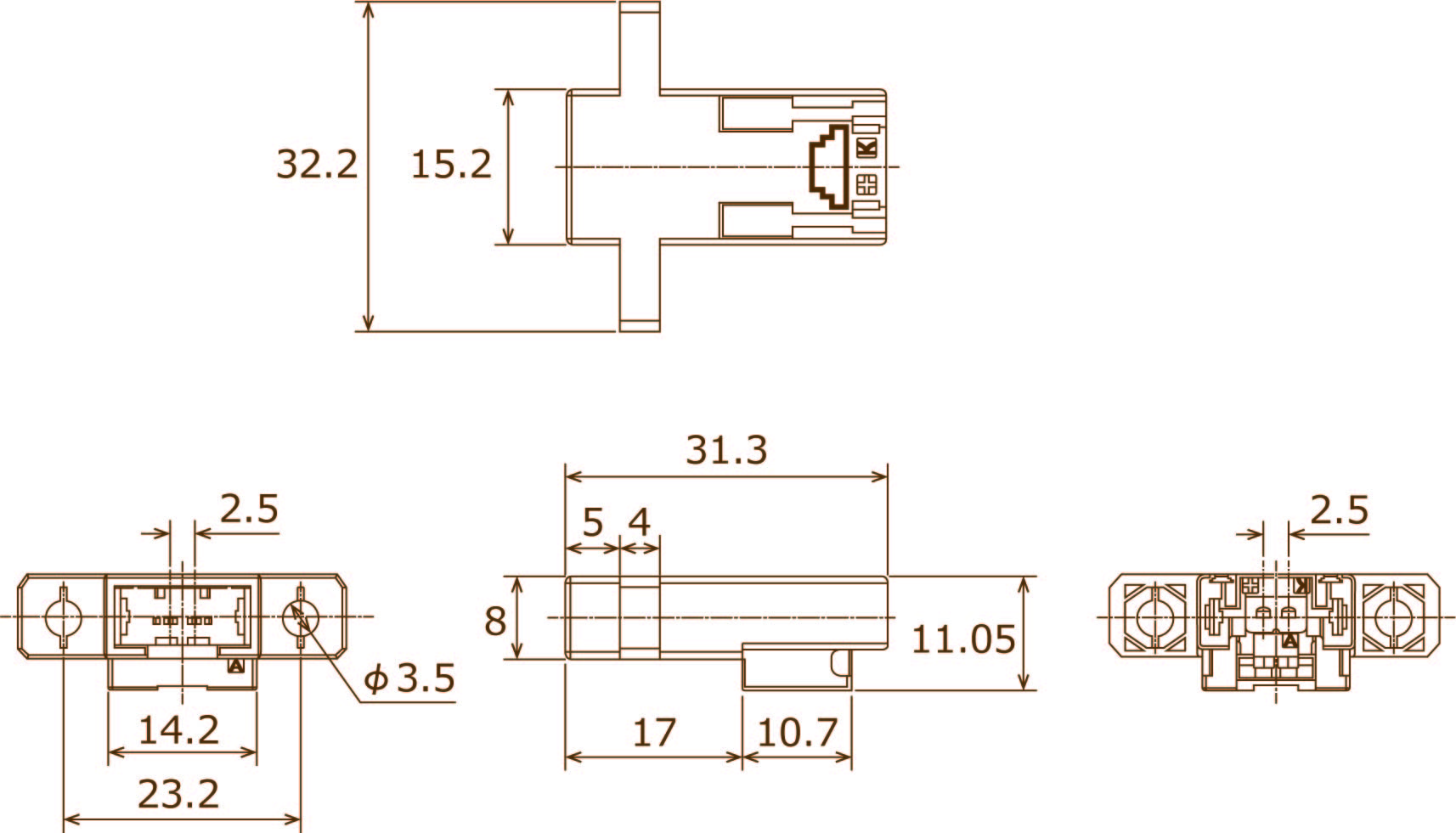

TE-3



項目製品仕様
商品名 タブコネクター(パネルマウント)
熱電対タイプ Kタイプ
極数 2Pos
使用温度範囲 -20℃~220℃※
材料 コンタクト +側:クロメル/-側:アルメル
ハウジング 熱可塑性樹脂、黄色
ストレインリリーフ ステンレス鋼
ワイヤー結線方式 スプリングターミナル
適用電線サイズ AWG#32~#20
商品コード TE-3
TE型番 2-2299960-1

※使用温度範囲150℃~220℃で連続使用する場合、コネクターへのワイヤー再結線・再使用は出来ません。

このページの先頭へ

TE-4

項目製品仕様
商品名 スプリングターミナルオープナー
商品コード TE-4
TE型番 2295226-1

このページの先頭へ

使用方法・オプション

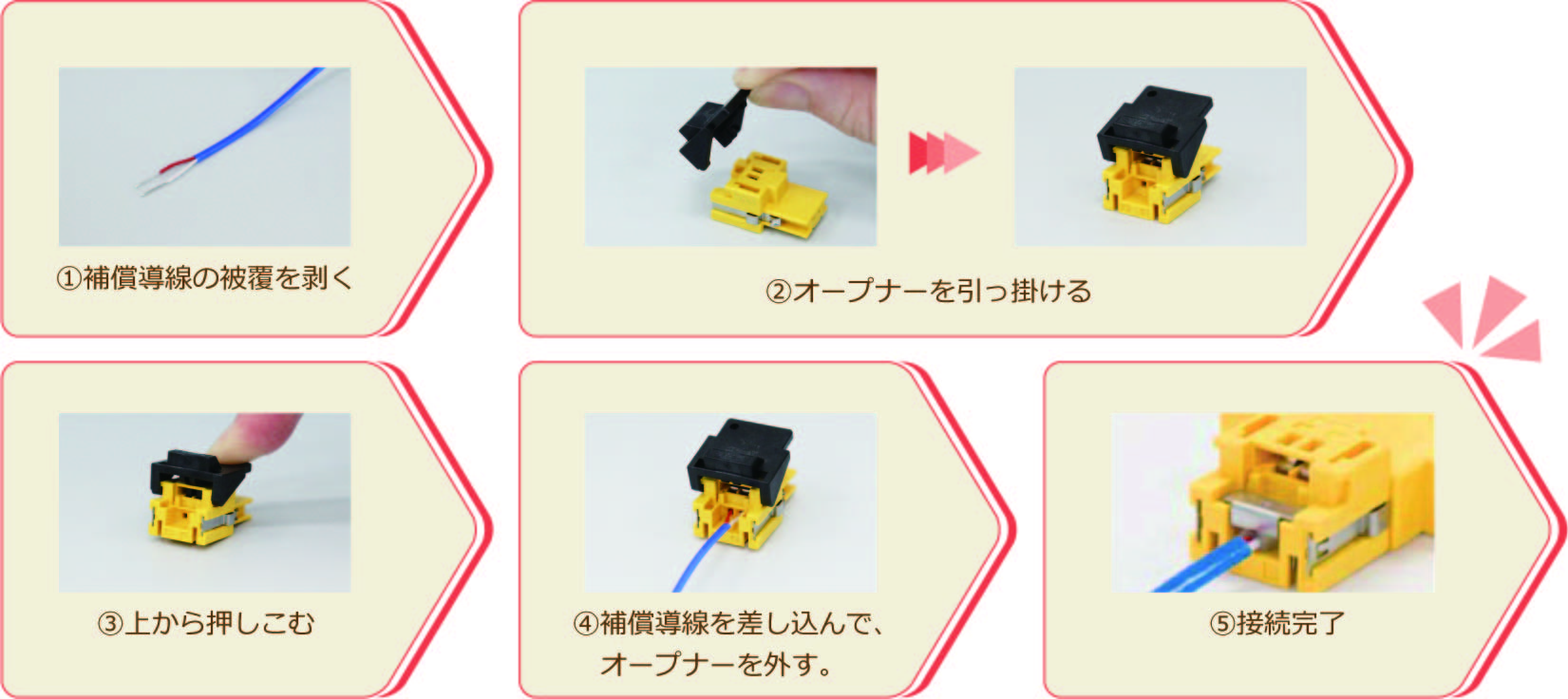

使用方法


使用動画

ご使用方法は こちら をご参照ください。


オプション

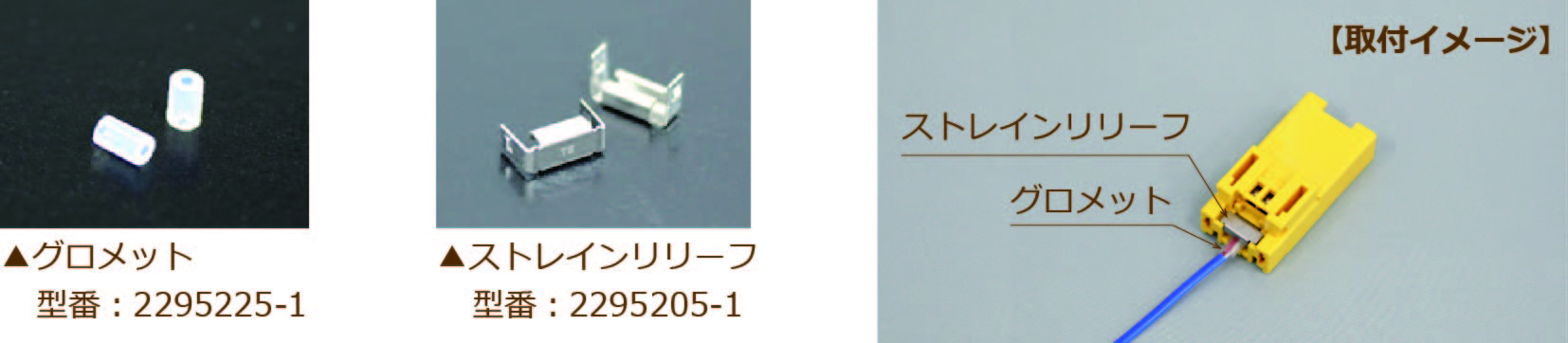

    ▲グロメット(型番:2295225-1)    ▲ストレインリリーフ(2295205-1)

※オプションパーツのグロメットとストレインリリーフを使用すると完全に固定されるため、引っ張りにも強くなります。
 詳細は弊社営業担当にご相談ください。
