小型圧力センサー（変換器）
PX119圧力センサー（変換器）は、小型計器が必要な場所での材料処理、産業機器、携帯機器用途に最適です。 本体は1枚のステンレス鋼から機械加工されているため、内部の電子部品がより強固に保護されています。ピエゾ抵抗セラミックセンサに加えてASIC信号調整機能を備え、優れた温度補償出力があります。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 温度センサー・温度調節器 > オメガ製品 > 小型圧力センサー（変換器）
【小型圧力センサー】標準仕様
| 精度 | 0.50％のBFSL |
|---|---|
| 圧力範囲 | 0.1～34.5MPa |
| 出力電圧/供給電圧 | 4～20 mA:8～30 Vdc |
| 外部接続 | DIN 43650C （ミニDIN) |
| 出力配線 | ピン1：電源 (+)、ピン2：電源 (-) |
| 長期ドリフト | <0.3% FS @ 25°C |
| 熱的誤差 | 0.05 Mpa ≥ 0.68 Mpa: 0.018% FS/°C |
| 0.68 Mpa > 2.76 Mpa: 0.016% FS/°C | |
| 2.76 Mpa ≥ 6.9 Mpa: 0.019% FS/°C | |
| 6.9 Mpa > 20.7 Mpa: 0.021% FS/°C | |
| 20.7 Mpa ≥ 34.5 Mpa: 0.028% FS/°C | |
| 補償温度 | 0～85°C |
| 動作温度 | -40～135°C |
| プロセス接続 | ¼ NPTオス |
| 構造 | 304SS |
| 接液部材質 | 304 SSとセラミック、Al2O3、NBR標準 |
| 振動 | 0.4 Mpa未満では10 g (20～2000 Hz)、 0.4 Mpa以上では20 g (20～500 Hz) |
| 保護 | 過電圧、短絡、逆極性 |
| 応答時間 | 1ms |
| イングレスプロテクション | IP65 |
| 重量 | 70g |

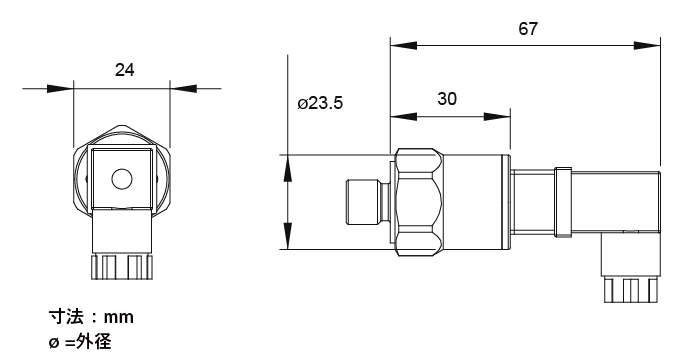

形状図
【小型圧力センサー】製品一覧
| 範囲 |
% 耐圧 |
% 破裂 | ミニDIN接続 |
|---|---|---|---|
| Mpa | |||
| 絶対圧力 | |||
| 0.1 | 193.4% | 386.7% | PX119-015AI |
| 0.21 | 193.4% | 241.7% | PX119-030AI |
| 0.69 | 290.1% | 362.6% | PX119-100AI |
| 1.03 | 193.4% | 241.7% | PX119-150AI |
| 2.1 | 193.4% | 241.7% | PX119-300AI |
| 4.2 | 241.7% | 290.1% | PX119-600AI |
| 6.9 | 290.1% | 362.6% | PX119-1KAI |
| 10.3 | 193.4% | 241.7% | PX119-1.5KAI |
| 20.7 | 193.4% | 241.7% | PX119-3KAI |
| 34.5 | 188.5% | 188.5% | PX119-5KAI |
| ゲージ圧力 | |||
| 0.1 | 193.4% | 386.7% | PX119-015GI |
| 0.21 | 193.4% | 241.7% | PX119-030GI |
| 0.69 | 290.1% | 507.6% | PX119-100GI |
| 1.03 | 193.4% | 338.4% | PX119-150GI |
| 2.1 | 193.4% | 338.4% | PX119-300GI |
| 4.2 | 241.7% | 362.6% | PX119-600GI |
| 6.9 | 290.1% | 362.6% | PX119-1KGI |
| 10.3 | 193.4% | 241.7% | PX119-1.5KGI |
| 20.7 | 193.4% | 217.5% | PX119-3KGI |
| 34.5 | 188.5% | 188.5% | PX119-5KGI |
付属品
| 型番 | 説明 |
|---|---|
| CA-319-4PC24-XXX-WP | 6.9 Mpa以下でPX119に使用されるベント型ケーブル、 正常な動作のために大気に開放されている清浄乾燥区域 で端末処理* |
| CA-319-4PC24-XXX | 6.9 Mpaを超え全範囲の絶対圧力で使用可能なPX119用 標準ケーブル、乾燥場所で端末処理、またはケーブル/セン サに水が浸入しないように密封処理* |
| DP8PT | PLATINUM™ シリーズ 1⁄8 DIN 4桁シングル表示パネルメータ |
※すべてのPX119は、コネクタの孔および嵌め合わせコネクタを通じてベント処理されています。
