SCR-S30-SQ-PM BOX型温度調節器
入力、出力とセンサーを繋ぐだけで高機能な制御装置としてお使い頂けます。取っ手がついているので持ち運びによる移動が手軽に行えます。研究所・実験用・生産工程の増設用としてもおすすめしています。
※SCR-S30-SQ-EZの後継機種です。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 温度センサー・温度調節器 > 温度調節器（コントローラー） > SCR-S30-SQ-PM BOX型温度調節器

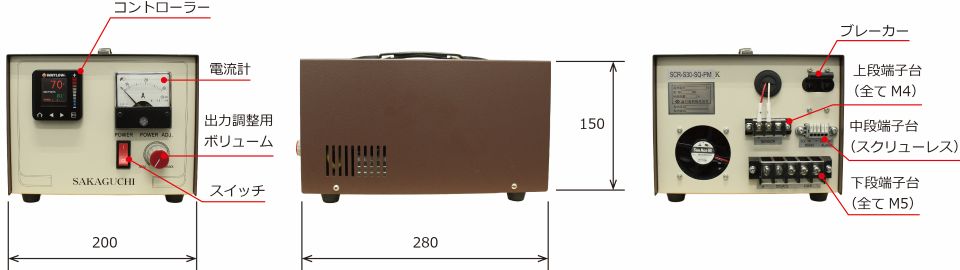

形状
標準仕様
| 型番 | SCR-S30-SQ-PM | |
|---|---|---|
| 制御方式 | PID（オートチューニング付） | |
| 制御出力 | SCR | |
| 入力電源電圧 (フリー電源) |
AC100V～240V（変動範囲±10％） 50Hz/60Hz （温度調節器にて切替） |
|
| 入力 | K熱電対 （オプション入力：下表参照） | |
| 警報信号 | リレー出力 1a（240VAC または 30VDC 5A） | |
| 過電流遮断方式 | サーキットブレーカー | |
| 最大負荷電流 | 30A（周囲温度が40℃以下で抵抗変化が少ないヒーターをご使用の場合の参考値） | |
| 外形寸法 | W200mm×H150mm×D280mm | |
| 付属品添付資料 | SCR-S30-SQ-PM用取扱説明書 | |
| 通信 | RS485 Modbus® RTU | |
| 商品コード | SCRS30SQPM | |
※ご使用前に付属の取扱説明書をご覧ください
| センサータイプ | 温度範囲 | 対応 |
|---|---|---|
| 熱電対 K | −270〜1371℃（−454～2500℉） | 規格品 |
| 熱電対 T | −270〜400℃（−454～750℉） | オプション（※） |
| 熱電対 E | −270〜1000℃（−454～1382℉） | |
| 熱電対 N | −270〜1300℃（−454～2372℉） | |
| 熱電対 C | 0〜2315℃（32～4200℉） | |
| 熱電対 D | 0〜2315℃（32～4200℉） | |
| 熱電対 F | 0〜1343℃（32～2449℉） | |
| 熱電対 R | −50〜1767℃（−58～3214℉） | |
| 熱電対 S | −50〜1767℃（−58～3214℉） | |
| 熱電対 B | 0〜1816℃（32～3300℉） | |
| プロセス | −1999〜9999ユニット | |
| 測温抵抗体 | −200〜800℃（−328～1472℉） |
※規格品はKタイプのみをご用意しております。オプション対応は弊社営業担当にお問い合わせください。
使用上の注意
