T-35型 Nシース熱電対（非接地）
T35型Nシース熱電対は、素線にナイクロシル・ナイシルを使用しています。Ｋ熱電対より耐酸化性に優れ、熱起電力が安定するため、高温での使用が可能です。
特長
※ショートレンジ・オーダリングとは…
Ｋ熱電対を250℃～550℃近傍で使用したのちに温度校正を行うと、プラス側に誤差が
大きく出る現象
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用・産業用ヒーターのことなら坂口電熱株式会社 > 製品情報 > 温度センサー・温度調節器 > 温度センサー > T-35型 Nシース熱電対（非接地）
構成材料
| N（ナイクロシル/ナイシル） | |
|---|---|
| ＋極 | －極 |
| ニッケル(84.6%)クロム(14%)及びシリコン(1.4%)を主とした合金 | ニッケル(95.5％) シリコン(4.4％)及びマグネシウム(0.1%)を主とした合金 |

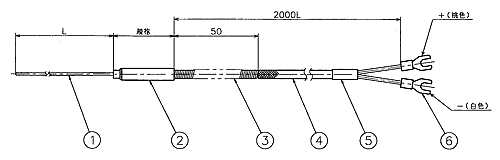

形状
| 番号 | 品名 | 材料 | 個数 | 備考 |
|---|---|---|---|---|
| ① | シース | インコネル | 1 | |
| ② | スリーブ | 1 | 耐熱温度70℃ | |
| ③ | 保護スプリング | SUS | 1 | |
| ④ | 補償導線 | 1 | 桃色、0.5sq×2m | |
| ⑤ | スミチューブ | 1 | 赤色 | |
| ⑥ | 圧着端子 | 2 |
標準仕様
| 型番 | 寸法(mm) | 常用温度 | 商品コード | ||
|---|---|---|---|---|---|
| 径φ | 長さ(L) | スリープ寸法 | |||
| T-35-1 | 1.0 | 200 300 |
φ6.4×36L | 650℃ | T35N102H★ T35N103H★ |
| T-35-2 | 1.6 | 100 200 300 |
φ6.4×36L | 650℃ | T35N161H T35N162H T35N163H |
| T-35-3 | 2.3 | 100 | φ8.0×36L | 650℃ | T35N231H★ |
| T-35-4 | 3.2 | 100 200 300 |
φ8.0×36L | 750℃ | T35N321H T35N322H T35N323H |
| T-35-5 | 4.8 | 100 200 300 |
φ10.0×43L | 900℃ | T35N481H T35N482H T35N483H |
※セットビス（セットスクリュー・いもねじ）による締め付けは製品を破損する可能性がありますので、ご使用を避けてください。
※スリーブは70℃以上にならないようにしてください。
※最小曲げＲはシース外径の3倍R以上確保してください。
★印の製品は、在庫なくなり次第、販売終了となります。
