バイメタル式サーモスタット:IP105A

IP105A型バイメタルサーモスタットは、主にサーマルプロテクター用(用途によって温度調節用)に使用される角型長方形のリード線付きサーモスタットです。
ヒーター、トランス等の過熱防止用プロテクターとして多く使用されます。

特長

  • 薄い角型の長方形で、リード線が付いています。本体は30mmで、コンパクトな設計です。
  • 堅牢で防塵タイプの構造です。
  • 角型なので、簡単に取り付けられます。
  • 海外規格C-UL規格認証品です。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

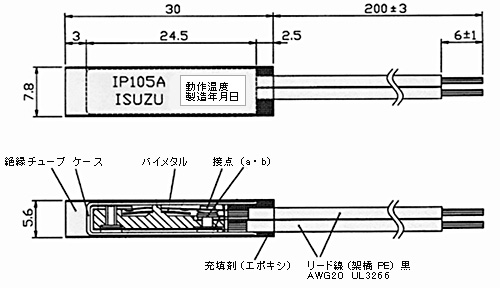

形状

単位(mm)

形状

標準仕様

型番IP105A195IP105A196IP105A197IP105A208
電気定格 AC125V 5A  AC250V 3A
接点動作 スナップアクション
動作温度(OFF) 50±5℃ 60±5℃ 100±5℃ 120℃±6℃
復帰温度(ON) 30℃以上 40℃以上 46℃以上 60℃以上
端子間抵抗(1A 負荷) 40mΩ以下
絶縁抵抗(DC500V) 100MΩ以上
ON-OFF差 4deg 以上 6deg 以上 7deg 以上 7deg以上
耐電圧(AC500V) 1分間
商品コード IP105A50 IP105A60 IP105A100 IP105A120
備考 RoHS対応品・C-UL規格認証品

ご使用上の注意(IP105、ICP共通)

1. 本製品は密閉されておりますが、防塵・防滴効果となりますのでご注意ください。
      お客様にて防水処理を行う際には、リード線加工部の処理にもご注意ください。
2. 製品への取り付けの際、接点障害を引き起こす可能性のある
      低分子シロキサン含有シリコン接着剤のご使用はお控えください。
3. 取り付けの際には、感熱面からの熱伝導が良くなるよう配慮してお取り付けください。
4. 急激な温度上昇をする場所では正常な動作(指定温度)をしない場合が御座いますので
      事前に十分ご検証頂けます様お願い致します。
5. 電気定格等、規定条件の範囲内でご使用願います。
      不適切な使用は事故の原因となりますので十分にご注意ください。
