Kタイプφ0.5シース熱電対(MAX200℃環境対応)

可とう性フッ素樹脂(外被)の補償導線は、柔軟性、耐熱性、耐寒性、耐燃性、耐薬品性に優れているため、射出成形機やロボット等の可動部への配線にも適しています。スリーブ、補償導線を含む熱電対全体がMax200℃の環境下で使用可能です。

特長

  • 一点部分の温度測定が可能
    温度測定物の一点のみ温度を測定したいときに最適です。
  • 温度変化に対する応答性
    極細構造のため、温度変化を感知する時間が早いので応答性が抜群です。
  • 極小部分の精密温度の測定
    被測温物の隙間が極小の場合、隙間にスムーズに挿入して正確な測定ができます。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

標準仕様

許容差 JIS クラス1
シース材質 SUS316
測温接点 非接地
補償導線 種類 可とう性フッ素樹脂(青)
長さ 1000mm
耐熱温度 200℃
心線構成および使用本数 0.2sq(30/0.1)×1P
起電力 JIS C 1605に準拠
常用温度 500℃

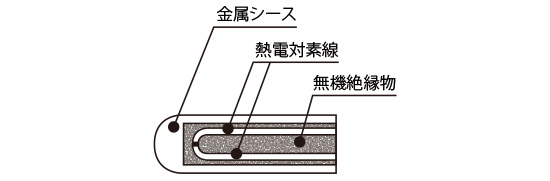

非接地型構造

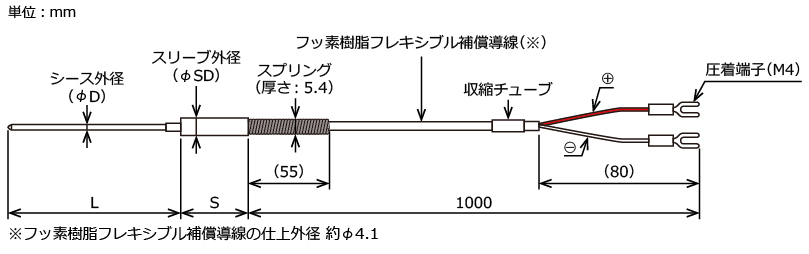

形状


(拡大)

標準仕様

シーススリーブ商品コード
外径
(φD)
長さ
(L)
外径
(φSD)
長さ
(S)
0.5 100 6.5 30 T35051FH
0.5 200 6.5 30 T35052FH
0.5 300 6.5 30 T35053FH

このページの先頭へ

補償導線

フレキシブル耐曲げ捻じれ性補償導線(単品で販売可能)

商品コードKXF020
心線 公称断面積(SQ) 0.2
心線構成(本/mm) 30/0.1
心線外径(mm) 0.63
絶縁 絶縁被覆厚(mm) 0.30
絶縁体外径(約 mm) 1.23
外被 外被被覆厚(mm) 0.80
仕上外径(約 mm) 4.1
電気特性 耐電圧(V/min) AC500
絶縁抵抗(MΩ・km) 500以上
概算重量(kg/km) 31
屈曲試験性能 曲げ試験(回) 500万回以上
ねん回試験(回)
ケーブルベア(回)

このページの先頭へ

使用上の注意

  • セットビス(セットスクリュー・いもねじ)による締め付けは製品を破損する可能性がありますので、ご使用を避けてください。
  • スリーブは200℃を超えないようご使用ください。
  • 金属シース部の曲げRは、シース外径の3倍以上(1.5mmR)確保してください。
