坂口ペルチェキット

坂口ペルチェキットは、ペルチェユニットと温度コントローラーを組み合わせたセット品です。

特長

  • ペルチェの駆動電源に独自の回路方式を採用しているので高効率で高精度な製品です。
  • ハードウェアがシンプルで小型化されています。
  • 白金測温抵抗体センサーとPID制御方式を採用しています。

お見積り・お問い合わせ

商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。

  • お見積もり依頼
  • オーダーメイドお問い合わせ

ペルチェキット(SPE-UC-100)PDFダウンロード

セット内容(商品コード:SPE-UC-100A)

  • ペルチェユニット(1台)
  • デジタルペルチェコントローラ(1台)



SPE-UC-100用ペルチェユニット





(拡大)

冷却から加熱までの広範囲のペルチェユニット
プレート表面温度が-16℃~+80℃の温度範囲で制御ができます


標準仕様

温調方式 ペルチェ素子による電子温調

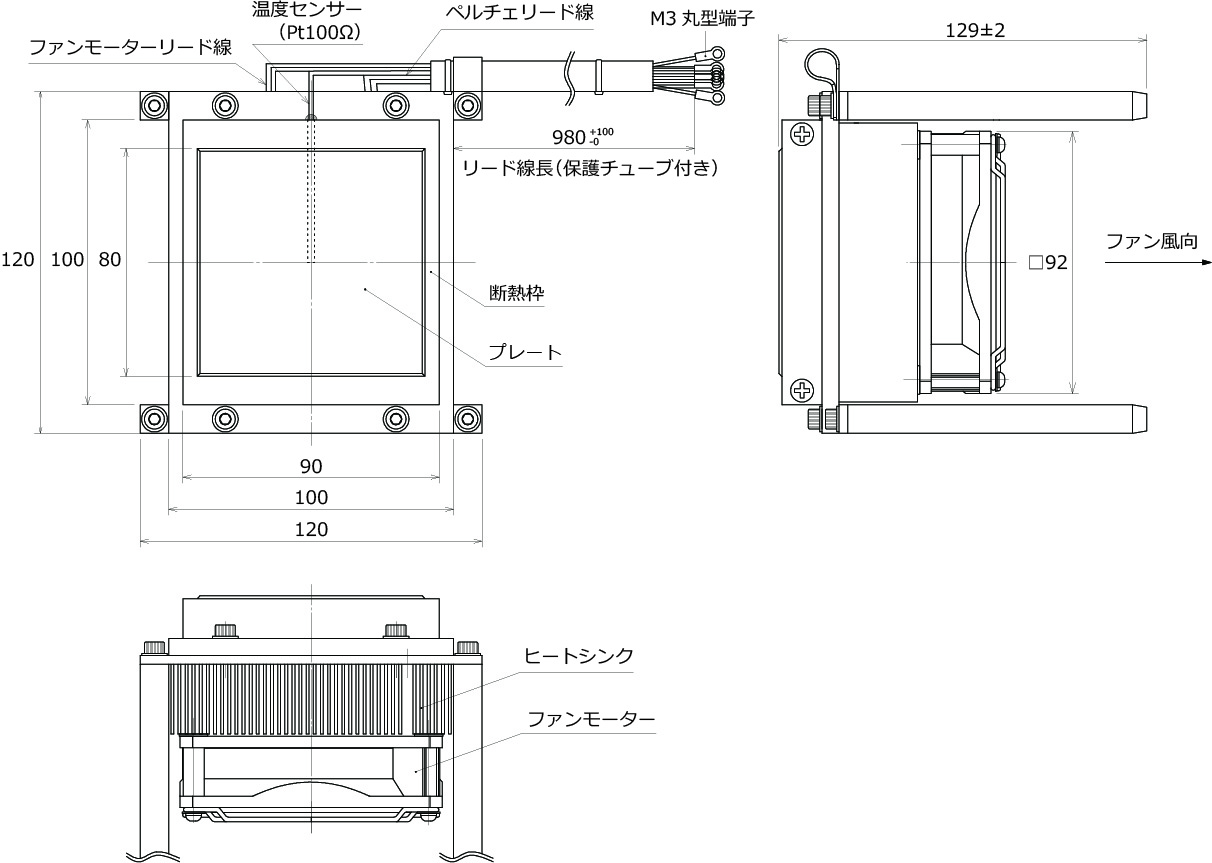

外形寸法(mm) W120×D120×H129
プレート寸法(mm) 80×80
プレート最高許容温度(℃) 80
放熱方式 ファンによる強制空冷
使用環境温度(℃) 0~40
電子クーラー能力 最大吸熱量 34W(周囲温度25℃、冷却板温度25℃時)
最大温度差 40K(周囲温度25℃、冷却板熱負荷0W時)
定格電圧・電流 ペルチェ素子 DC14V 6.0Amax(吸熱量=0W 最大温度差時)
ファンモーター DC12V 0.21A
温度センサー仕様 白金測温抵抗体 Pt100Ω 3導線式
規定電流 2mA
ペルチェ素子仕様 DC17.5Vmax 6.0Amax
最大級熱量 57W
商品コード SPE-UC-100A




デジタルペルチェコントローラ


前面

背面

側面

標準仕様

入力電圧 AC100V (85V~132V)
消費電力 150VA (Max)
出力電圧/電流 ペルチェ側 DC14V/10A (Max)
センサー 3線式白金測温抵抗体 (Pt100Ω)
制御方式 PID型電圧抑制方式
温度設定範囲 -50℃~+150℃以内(※)
温度精度 ±0.3℃または設定値の±0.5%
表示精度 0.1℃表示
外形寸法(mm) W110×D230×H155
質量 2.6kg

※温度設定範囲は使用可能範囲の数値です。ペルチェユニットの温度範囲に設定してご使用ください。

このページの先頭へ

ペルチェキット(SPE-UC-200)PDFダウンロード

セット内容(商品コード:SPE-UC-200A)

  • ペルチェユニット(1台)
  • デジタルペルチェコントローラ(1台)



SPE-UC-200用ペルチェユニット





(拡大)



標準仕様

温調方式 ペルチェ素子による電子温調

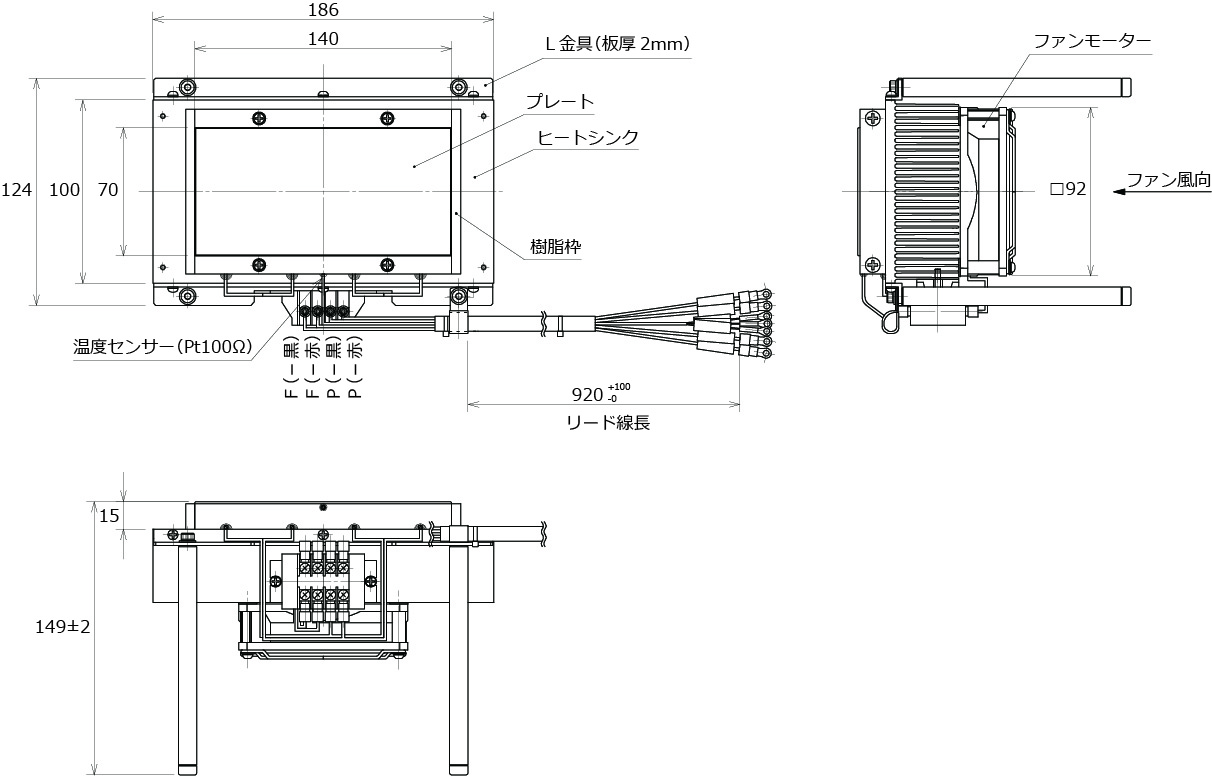

外形寸法(mm) W186×D124×H149
プレート寸法(mm) 140×70
プレート最高許容温度(℃) 100℃
放熱方式 ファンによる強制空冷
使用環境温度(℃) 0~40
電子クーラー能力 最大吸熱量 50W(周囲温度25℃、冷却板温度25℃時)
最大温度差 39k(周囲温度25℃、冷却板熱負荷0W時)
定格電圧・電流 ペルチェ素子 DC14V 10Amax(吸熱量=0W 最大温度差時)
ファンモーター DC12V 0.21A
温度センサー仕様 白金測温抵抗体 Pt100Ω 3導線式
規定電流 2mA
ペルチェ素子仕様 DC17.5Vmax 6.0Amax ×2個(並列)
最大吸熱量 57W ×2個
商品コード SPE-UC-200A



デジタルペルチェコントローラ


前面

背面

側面

標準仕様

入力電圧 AC100V (85V~132V)
消費電力 150VA (Max)
出力電圧/電流 ペルチェ側 DC14V/10A (Max)
センサー 3線式白金測温抵抗体 (Pt100Ω)
制御方式 PID型電圧抑制方式
温度設定範囲 -50℃~+150℃以内(※)
温度精度 ±0.3℃または設定値の±0.5%
表示精度 0.1℃表示
外形寸法(mm) W110×D230×H155
質量 2.6kg

※温度設定範囲は、使用可能範囲の数値です。ペルチェユニットの温度範囲に設定してご使用ください。

このページの先頭へ

ペルチェユニット(参考品)

型式:TKG-311-130(受注生産品)

標準仕様

冷却方式 サーモモジュールによる電子冷却方式
外形寸法(mm) W120×D100×(H79)
プレート寸法(mm) 80×80
プレート表面温度(℃) -16℃~80
ペルチェ素子定格 最大電圧:DC12V 最大電流:6.0A 最大吸熱量:31W(※)
放熱方式(強制空冷) ファンモーターDC12V(±15%)

※最大吸熱量は周囲温度25℃、周囲温度と冷却板の温度差0℃時の値です。

型式:TKG-311-1500(受注生産品)

標準仕様

冷却方式 サーモモジュールによる電子冷却方式

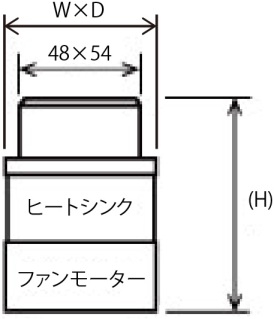

外形寸法(mm) W60×D60×(H75)
プレート寸法(mm) 48×54
プレート表面温度(℃) -14~+80
ペルチェ素子定格 最大電圧:DC12V 最大電流:4.0A 最大吸熱量:19W(※)
放熱方式(強制空冷) ファンモーター DC12V

※最大吸熱量は周囲温度25℃、周囲温度と冷却板の温度差0℃時の値です。

型式:TKG-8010-100(水冷式)(受注生産品)

標準仕様

冷却方式 サーモモジュールによる電子冷却方式
外形寸法(mm) W250×D230×(H48)
プレート寸法(mm) 200×200
プレート表面温度(℃) -25~+80
ペルチェ素子定格 最大電圧:DC24V 最大電流:12.0A 最大吸熱量:127W(※)
放熱方式 水冷式ヒートシンク

※最大吸熱量は、放熱側水温+20℃、流量3L/min、放熱側水温と冷却板の温度差0℃時の値です。
